La torre de celosía de acero angular de 4 patas es una estructura de acero independiente y de alta resistencia diseñada para el soporte de infraestructura crítica. Caracterizada por su marco de cuatro patas de base cuadrada y conexiones de celosía entrecruzadas, sirve como columna vertebral confiable para la comunicación, la transmisión de energía y otras aplicaciones industriales en todo el mundo. A diferencia de las torres arriostradas que dependen de cables externos para la estabilidad, este diseño autosoportado se mantiene de forma independiente, lo que lo hace adaptable a diversos entornos, desde áreas urbanas hasta regiones remotas.Descripción del producto
Detalles del embalaje:
La torre de telecomunicaciones se agrupará con flejes galvanizados según los requisitos del cliente.Entrega:
Enviado en 20 días después del pago desde el puerto de TianjinMiembros de la torre:
Una torre de acero se separa en varios paquetes.Pernos:
Bolsa de Pacrum.lon o aceroDiseño
| 1. Código de diseño |
| ANSI/TIA-222-G/H/F, EN 1991-1-4 y EN 1993-3-1 |
Acero estructural |
| 2. Grado |
| Acero dulce |
Acero de alta resistencia |
GB/T 700:Q235B, Q235C, Q235D |
| |
GB/T1591:Q355B, Q355C, Q355D |
ASTM A36 |
| |
ASTM A572 Gr50 |
EN10025: S235JR, S235J0, S235J2 |
| |
EN10025: S355JR, S355J0, S355J2 |

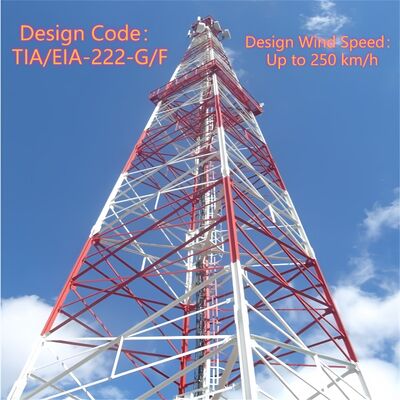

3. Velocidad del viento de diseño |
| Hasta 250 km/h |
4. Deflexión admisible |
| 0,5 ~ 1,0 grados a velocidad de funcionamiento |
5. Resistencia a la tracción (Mpa) |
| 360~510 |
470~630 |
6. Límite elástico (t≤16mm) (Mpa) |
| 235 |
355 |
7. Alargamiento (%) |
| 20 |
24 |
8. Resistencia al impacto KV (J) |
| 27(20°C)---Q235B(S235JR) |
27(20°C)---Q345B(S355JR) |
27(0°C)---Q235C(S235J0) |
| |
27(0°C)---Q345C(S355J0) |
27(-20°C)---Q235D(S235J2) |
| |
27(-20°C)---Q345D(S355J2) |
Pernos y tuercas |
| 9. Grado |
| Grado 4.8, 6.8, 8.8 |
10. Normas para propiedades mecánicas |
| 10.1 Pernos |
| ISO 898-1 |
10.2 Tuercas |
| ISO 898-2 |
10.3 Arandelas |
| ISO 6507-1 |
11. Normas para dimensiones |
| 11.1 Pernos |
| DIN7990, DIN931, DIN933 |
11.2 Tuercas |
| ISO4032, ISO4034 |
11.3 Arandelas |
| DIN7989, DIN127B, ISO7091 |

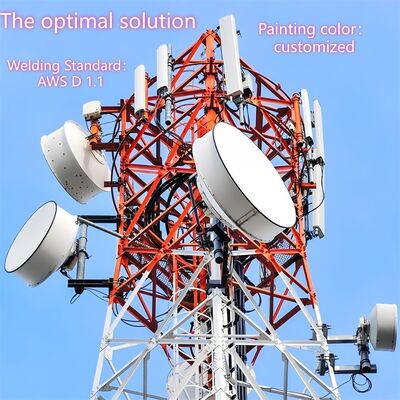

Soldadura |
| 12. Método |
| Soldadura por arco con protección de CO2 y soldadura por arco sumergido (SAW) |
13. Estándar |
| AWS D1.1 |
Marcado |
| 14. Método de marcado de los miembros |
| Estampado hidráulico |
Galvanización |
| 15. Estándar de galvanización de secciones de acero |
| ISO 1461 o ASTM A123 |
16. Estándar de galvanización de pernos y tuercas |
| ISO 1461 o ASTM A153 |
Prueba |
| 17. Prueba de fábrica |
| Prueba de tracción, análisis de elementos, prueba Sharpy (prueba de impacto), flexión en frío, |
Prueba de Preece, prueba de martillo

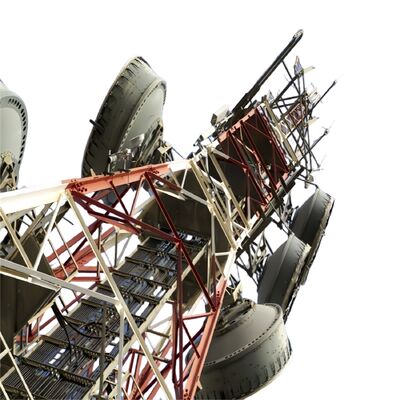

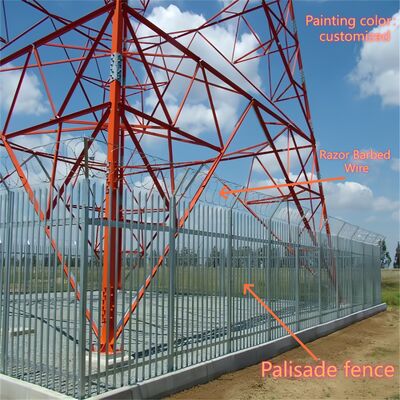

¿Cuál es la estructura de celosía de la torre de acero angular de 4 patas?
|

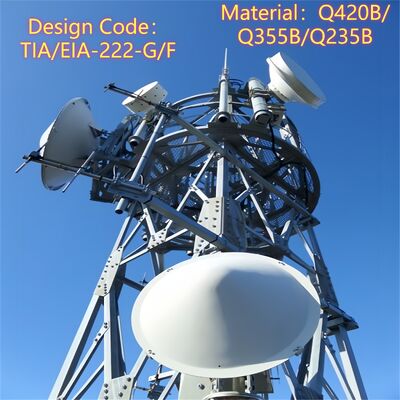

¿Cómo montar la antena MW en la torre de acero angular de 4 patas?
Preparación previa a la instalación
- : Verifique la capacidad de carga de la torre para asegurarse de que puede soportar el peso de la antena MW (incluida la antena, el soporte de montaje y el hardware asociado). Verifique que el diseño de la torre cumpla con los estándares relevantes (por ejemplo, TIA/EIA-222-G/F) para el montaje de equipos.Instalación del soporte
- : Fije los soportes de antena/microondas dedicados (proporcionados con la torre o fabricados a medida) a los puntos de montaje predesignados en el cuerpo de la torre o en la plataforma del equipo. Estos soportes se aseguran con pernos de alta resistencia (que cumplen con la norma ISO 898 grado 6.8/8.8) para garantizar una conexión firme a la estructura de celosía o a las patas de la torre.Elevación y posicionamiento de la antena
- : Utilice grúas o equipos de elevación especializados para izar la antena MW a la altura objetivo (típicamente en las secciones superiores de la torre o en una plataforma de equipo dedicada). Asegúrese de que la antena esté alineada con la ruta de comunicación punto a punto prevista (ajuste el azimut y la elevación según sea necesario).Asegurar la antena
- : Fije la antena MW a los soportes preinstalados utilizando hardware compatible, apretando los pernos al par especificado con herramientas calibradas. Asegúrese de que la antena esté nivelada y estable, sin bamboleo ni movimiento.Enrutamiento e integración de cables
- : Enrute los cables de señal de la antena a través de las bandejas de cables integradas de la torre para protegerlos de daños ambientales. Conecte los cables al equipo apropiado (por ejemplo, transmisores/receptores) en la base de la torre o en la plataforma intermedia, asegurando un aislamiento y una impermeabilización adecuados.Inspección final
- : Realice una verificación visual para confirmar que la antena está montada de forma segura, los soportes están intactos y los cables están correctamente organizados. Pruebe la transmisión de señal de la antena para verificar la alineación y la funcionalidad, adhiriéndose a los protocolos de seguridad durante todo el proceso.¿Cuál es la estructura principal de la torre de acero angular de 4 patas?
Cuatro patas verticales de acero angular
- : Los elementos principales de soporte de carga, hechos de acero estructural de alta calidad (por ejemplo, Q235B, Q345B, Q420; que cumplen con ASTM A36/A572) y dispuestos en una configuración de base cuadrada. Estas patas transfieren el peso total de la torre (incluidas las cargas de equipos y ambientales) a la base.Conexiones de celosía
- : Miembros de acero entrecruzados (acero angular o barras de celosía) que unen las cuatro patas horizontal y diagonalmente. Este sistema de armadura distribuye las cargas de manera uniforme en toda la estructura, mejora la rigidez y resiste las fuerzas laterales (viento, actividad sísmica), formando el patrón de celosía característico de la torre.Diseño de marco cónico
- : La torre se estrecha gradualmente desde la base hasta la parte superior (más ancha en la parte inferior, más estrecha en la parte superior), optimizando la integridad estructural al concentrar el material donde las cargas son más pesadas (en la base) y reduciendo la resistencia al viento a mayores alturas.Los elementos estructurales complementarios (por ejemplo, plataformas de equipos, escaleras de escalada y bandejas de cables) están integrados en el marco principal para soportar la funcionalidad práctica, pero las cuatro patas verticales y las conexiones de celosía forman la columna vertebral estructural de la torre.

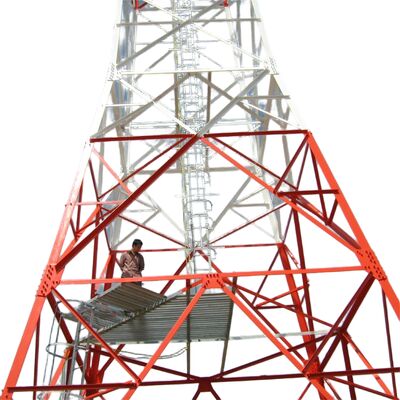

Plataforma, escalera de torre de acero angular de 4 patas
Propósito
- : Un sistema de acceso de seguridad dedicado que permite a los trabajadores subir a la torre para llegar a plataformas, equipos o secciones superiores para instalación, inspección o reparaciones.Características de diseño
- : Construido con acero galvanizado para mayor durabilidad y resistencia a la corrosión, con peldaños espaciados uniformemente (según los estándares de seguridad de la industria) para una escalada cómoda. Las características clave de seguridad incluyen pasamanos, sistemas de detención de caídas (por ejemplo, guías de cable para arneses) y, a veces, recintos de jaulas para evitar caídas. La escalera está unida verticalmente a las patas de la torre o a la celosía, lo que garantiza un camino seguro y estable.Personalización
- : Se puede agregar a múltiples alturas según las necesidades del proyecto (por ejemplo, cerca de los puntos de montaje de la antena o a mitad de la torre para mantenimiento).B. Escalera
Propósito
- : Un sistema de acceso de seguridad dedicado que permite a los trabajadores subir a la torre para llegar a plataformas, equipos o secciones superiores para instalación, inspección o reparaciones.Características de diseño
- : Construido con acero galvanizado para mayor durabilidad y resistencia a la corrosión, con peldaños espaciados uniformemente (según los estándares de seguridad de la industria) para una escalada cómoda. Las características clave de seguridad incluyen pasamanos, sistemas de detención de caídas (por ejemplo, guías de cable para arneses) y, a veces, recintos de jaulas para evitar caídas. La escalera está unida verticalmente a las patas de la torre o a la celosía, lo que garantiza un camino seguro y estable.Cumplimiento
- : Diseñado de acuerdo con las regulaciones de seguridad y los estándares de la industria (por ejemplo, TIA/EIA-222-G/F), priorizando la protección de los trabajadores durante el acceso vertical.Juntos, la plataforma y la escalera mejoran la usabilidad de la torre al permitir un acceso seguro y eficiente a equipos y componentes de gran altitud, lo que respalda la operación y el mantenimiento continuos.
1. Objetivos principales de las pruebas
Asegurar un espesor de revestimiento suficiente para una protección duradera contra la corrosión.
- Verificar la uniformidad del revestimiento de zinc y una fuerte adhesión (evitar el desprendimiento/descascarillado).
- Verificar que no haya defectos críticos (por ejemplo, acero desnudo, grietas, picaduras).
- Cumplir con los estándares internacionales (ASTM A123, ISO 1461).
- 2. Métodos clave de prueba (realizados después de la fábrica y después de la instalación)
Espesor del revestimiento
- : Utilice medidores de espesor magnéticos (no destructivos) o micrómetros (solo muestras destructivas); mínimo 85–120 μm (más grueso para entornos hostiles).Adhesión
- : Prueba de flexión (180°), prueba de martillo o prueba de rayado cruzado con cuchillo: no se permite el desprendimiento del revestimiento.Inspección visual
- : Verifique si hay acero desnudo, grietas, acumulación desigual de zinc o contaminación; las irregularidades menores son aceptables si no impactan.Resistencia a la corrosión
- : Prueba de pulverización de sal (ASTM B117/ISO 9227) durante 100–500 horas (resistir la oxidación roja); exposición opcional a largo plazo en campo.Análisis químico opcional
- : AAS/XRF para confirmar una pureza de zinc ≥98% y detectar impurezas.3. Estándares de cumplimiento
Adherirse a ASTM (A123, B117, A572), ISO (1461, 9227, 898), códigos de diseño de torres (TIA/EIA-222-G/F) y regulaciones locales.
4. Controles puntuales posteriores a la instalación
Vuelva a medir el espesor en las uniones críticas.
- Inspeccione si hay daños (arañazos, abolladuras) y retoque con pintura rica en zinc si es necesario.
- Verifique la integridad del revestimiento en los orificios de los pernos y las áreas de alto desgaste.
- Esta prueba garantiza la fiabilidad del revestimiento galvanizado, lo que respalda el rendimiento de la torre en aplicaciones de infraestructura.
¡Haga clic aquí para obtener más información!
Certificados
¡Haga clic aquí para obtener más información!Tipos de productos personalizados y ventajas
Torre autosoportada
La torre arriostrada tiene una apariencia novedosa, y su característica más importante es que se fortalece mediante el uso de cable de acero. La torre arriostrada es un tipo común de torre de comunicación que es económica y práctica. Es más ligera y barata que las demás. Es muy adecuada para las zonas geográficas amplias.
Características:
1. Estructura exquisita y apariencia magnífica.
2. Ahorre recursos terrestres, ubicación conveniente.
Transporte e instalación convenientes.
Torre de acero tubular
La torre de tubos se refiere a una estructura de acero de gran altura autosoportada con una columna de torre hecha de tubos de acero y una sección del cuerpo de la torre en forma triangular. Sus principales características son que la columna de la torre de tres tubos está hecha de tubos de acero y la sección del cuerpo de la torre tiene forma triangular, que es una estructura de acero de gran altura diferente del acero angular.
Torre monopolo
La torre monopolo es un tipo de uso común, con una apariencia hermosa, que cubre un área pequeña de 9 a 18 metros cuadrados, rentable y es adoptada por la mayoría de la construcción. El cuerpo de la torre adopta una sección más razonable, que se conecta a través de pernos de alta resistencia o superposición (conexión deslizante).
Tiene las características de fácil instalación y puede adaptarse a una variedad de sitios de campo complicados. Torre arriostrada
La torre arriostrada tiene una apariencia novedosa, y su característica más importante es que se fortalece mediante el uso de cable de acero. La torre arriostrada es un tipo común de torre de comunicación que es económica y práctica. Es más ligera y barata que las demás. Es muy adecuada para las zonas geográficas amplias.
Torre de guardia
La torre de vigilancia es un edificio multifuncional que se utiliza principalmente para observar el entorno y desempeñar un papel importante en múltiples campos. Su diseño enfatiza la armonía y la unidad con el entorno natural, y el estilo arquitectónico suele estar coordinado con el entorno circundante. Las torres de observación suelen estar compuestas por cuerpos de torre, plataformas, torres y escaleras, con estructuras compactas y duraderas.
Torre de árbol camuflada
La torre de árbol camuflada también es un tipo de árboles artificiales de la torre de árbol biónico, en la base como uno real, más el diseño meticuloso, cuando se coloca entre los árboles reales en el área turística, el parque y la plaza, será parte de la naturaleza.
Características:
1. Estructura exquisita y apariencia magnífica.
2. Fuerte estabilidad estructural y larga vida útil.
3. Pequeña área de cobertura y gran efecto económico.
