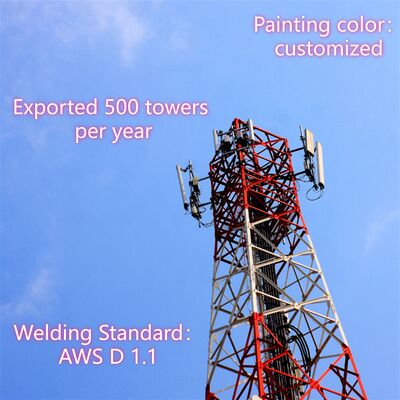

¿Qué es tLa torre de acero de cuatro patas.?
La torre angular de acero de cuatro patases una estructura de acero independiente y de alta resistencia diseñada para soportar infraestructuras críticas, caracterizada por su marco cuadrado de cuatro patas y conexiones de red transversales,sirve como una columna vertebral confiable para la comunicaciónA diferencia de las torres con guiones que dependen de cables externos para su estabilidad, este diseño autoportante se mantiene independiente,hacerla adaptable a diversos entornos desde zonas urbanas hasta regiones remotas.
Descripción del producto
Detalles del envase:La torre de telecomunicaciones se agrupará con correa galvanizada según las necesidades del cliente.
Entrega:Enviado en 20 días después del pago desde el puerto de Tianjin
Miembros de la torre:Una torre de acero está separada en varios paquetes.
Los tornillos:Bolsas de pacrum o de acero
| Diseño |
| 1Código de diseño |
En el caso de los vehículos de las categorías A, B y C, el valor de los valores de los valores de las categorías A y B se calculará en función de los valores de las categorías A y B. |
| Acero de estructura |
| 2. Grado |
Acero suave |
Acero de alta resistencia |
| |
La información que se proporciona en el apartado 1 del presente artículo se utilizará en el caso de los productos de la categoría II. |
GB/T1591:Q355B, Q355C, Q355D |
| |
Las demás partidas |
Las demás partidas de los componentes de las placas de ensayo |
| |
EN10025: S235JR, S235J0, S235J2 |
EN10025: S355JR, S355J0, S355J2 |
| 3. Diseño de la velocidad del viento |
Hasta 250 km/h |
| 4. Desviación admisible |
0.5 ~ 1,0 grados @ velocidad de funcionamiento |
| 5. Resistencia a la tensión (Mpa) |
360 ~ 510 |
470 ~ 630 |
| 6. Resistencia al rendimiento (t≤16 mm) (Mpa) |
235 |
355 |
| 7. Elongación (%) |
20 |
24 |
| 8. Fuerza de impacto KV (J) |
27 ((20°C) --- Q235B ((S235JR) |
27 ((20°C) --- Q345B ((S355JR) |
| |
27 ((0°C) --- Q235C ((S235J0) |
El valor de las emisiones de gases de efecto invernadero se calculará en función de las emisiones de gases de efecto invernadero. |
| |
27 ((-20°C) --- Q235D ((S235J2) |
27 ((-20 °C) --- Q345D ((S355J2) |
| Los demás elementos |
| 9. Grado |
Grado cuatro.8, 6.8, 8.8 |
| 10Normas para las propiedades mecánicas |
| 10.1 Cerrojos |
Las normas ISO 898-1 |
| 10.2 Nueces |
Las normas ISO 898-2 |
| 10.3 Lavadoras |
Las normas ISO 6507-1 |
| 11. Normas para las dimensiones |
| 11.1 Cerrojos |
Se aplicará la norma DIN 7990, DIN 931, DIN 933. |
| 11.2 Nueces |
Se aplican las siguientes condiciones: |
| 11.3 Lavadoras |
Las condiciones de ensayo de los materiales de ensayo se determinarán en función de los resultados obtenidos en el ensayo. |
| Saldado |
| 12Método |
Saldado con arco blindado y soldado con arco sumergido (SAW) |
| 13. Estándar |
AWS D1. ¿Qué quiere decir?1 |
| Marcado |
| 14. Método de marcado de los miembros |
Estampado de prensa hidráulica |
| Las demás: |
| 15- Norma de galvanización de las secciones de acero |
La norma ISO 1461 o la norma ASTM A123 |
| 16- Norma de galvanización de los pernos y las tuercas |
Las demás partidas de los productos enumerados en el anexo II |
| Prueba |
| 17Prueba de fábrica |
Prueba de tracción, análisis de elementos, prueba de Sharpy (prueba de impacto), flexión en frío,
Prueba de precisión, prueba de martillo
|
La estructura de rejilla de una torre de acero angular de 4 patas es un marco cruzado, similar a una armadura, que conecta las cuatro patas de acero de ángulo vertical de la torre.Compuesto por elementos de acero interconectados (normalmente acero angular o barras de rejilla), forma un patrón parecido a una red que distribuye las cargas, incluido el propio peso de la torre, el peso del equipo, el viento, las fuerzas sísmicas y las cargas de hielo, de manera uniforme a través de las cuatro patas.Esta estructura está integrada en toda la altura de la torre., complementando el diseño cónico de la torre (más ancho en la base, más estrecho en la parte superior) para mejorar la integridad y estabilidad estructurales.La configuración de la red equilibra la alta resistencia con el rendimiento ligero, minimizando el uso de materiales al tiempo que maximiza la capacidad de carga y la resistencia a condiciones ambientales extremas.reducción de la resistencia del viento y mejora aún más la estabilidad general de la torre.

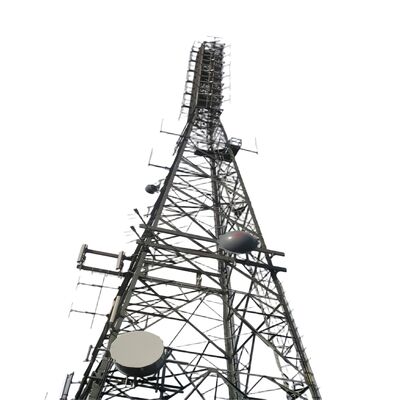

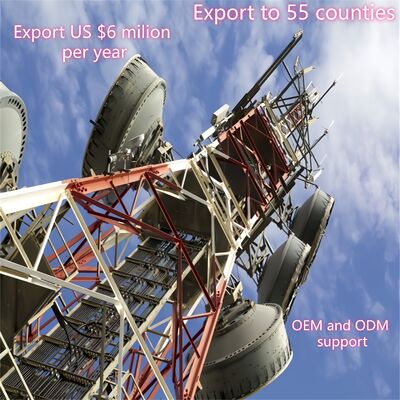

El montaje de una placa de microondas (MW) en una torre angular de acero de 4 patas sigue un proceso sistemático y de seguridad:
- Preparación previa a la instalación: Verificar la capacidad de carga de la torre para asegurarse de que pueda soportar el peso del plato MW (incluido el plato, el soporte de montaje y el hardware asociado).Compruebe que el diseño de la torre cumple con las normas pertinentes (e.g., TIA/EIA-222-G/F) para el montaje de equipos.
- Instalación de soportes: Se fijan soportes de antena/microondas dedicados (que se suministran con la torre o fabricados a medida) en puntos de montaje predeterminados en el cuerpo de la torre o en la plataforma del equipo.Estos soportes están sujetos con pernos de alta resistencia (conforme a la norma ISO 898 grado 6.8/8.8) para garantizar una conexión firme con la estructura de rejilla o las patas de la torre.
- Elevación y colocación de platos: Utilice grúas o equipos de elevación especializados para elevar la placa de MW a la altura deseada (normalmente en las secciones superiores de la torre o en una plataforma de equipo dedicada).Asegúrese de que el plato esté alineado con la trayectoria de comunicación punto a punto prevista (ajuste de azimut y elevación según sea necesario).
- Asegurando el plato: Fijar la antena MW a los soportes preinstalados utilizando hardware compatible, apretando los tornillos al par especificado con herramientas calibradas.sin oscilación ni movimiento.
- Enrutamiento e integración de cables: Envíe los cables de señal de la antena a través de las bandejas de cable integradas de la torre para protegerlos de los daños ambientales.transmisores/receptores) en la base de la torre o en la plataforma intermedia, garantizando un aislamiento y impermeabilización adecuados.
- Inspección final: Realizar un control visual para confirmar que la antena está instalada de forma segura, que los soportes están intactos y que los cables están bien organizados.el cumplimiento de los protocolos de seguridad durante todo el proceso.
La estructura principal de una torre angular de acero de 4 patas es un marco autoportante diseñado para la estabilidad y la carga, que consta de tres componentes principales:
- Cuatro patas de acero de ángulo vertical: Los elementos de carga primarios, hechos de acero estructural de alta calidad (por ejemplo, Q235B, Q345B, Q420; conforme a la norma ASTM A36/A572) y dispuestos en una configuración de base cuadrada.Estas patas transfieren el peso total de la torre (incluyendo el equipo y las cargas ambientales) a los cimientos.
- Las conexiones de las tramas de la red: elementos de acero cruzados (barras de acero angulares o de rejilla) que unen las cuatro patas horizontal y diagonalmente.y resiste las fuerzas laterales (viento, actividad sísmica), formando el patrón característico de red de la torre.
- Diseño del marco cónico: La torre se estrecha gradualmente desde la base hasta la parte superior (más ancha en la parte inferior, más estrecha en la parte superior),optimizar la integridad estructural concentrando el material donde las cargas son más pesadas (en la base) y reduciendo la resistencia al viento a mayores alturas.
Los elementos estructurales complementarios (por ejemplo, plataformas de equipo, escaleras de escalada y bandejas de cable) se integran en el marco principal para apoyar la funcionalidad práctica.pero las cuatro patas verticales y las conexiones de la red de truss forman la columna vertebral estructural de la torre.
A. Plataforma
- Objetivo: Sirve como un espacio de trabajo elevado y estable para instalar, mantener o inspeccionar equipos (por ejemplo, antenas MW, antenas 5G, dispositivos de vigilancia) y componentes de la torre.También proporciona un punto de descanso seguro para los trabajadores durante la escalada.
- Características del diseño: generalmente hechos de acero galvanizado (conforme a la norma ASTM A123/ISO 1461 para la resistencia a la corrosión) e integrados en la estructura de red de la torre a alturas especificadas.Las plataformas pueden incluir barandillas de seguridadLas estructuras de la torre, que incluyen una gran cantidad de escaleras, superficies antideslizantes y escotillas de acceso para garantizar la seguridad de los trabajadores, están diseñadas para soportar el peso de los trabajadores, herramientas y equipos, alineándose con la capacidad de carga general de la torre.
- Personalización: Puede añadirse en varias alturas según las necesidades del proyecto (por ejemplo, cerca de los puntos de montaje de la antena o en la torre media para el mantenimiento).

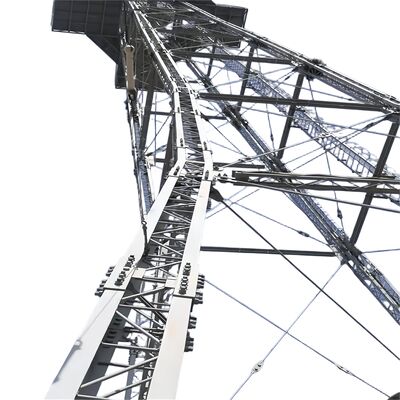

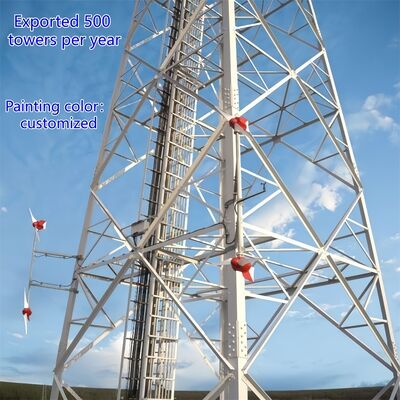

B. Escalera
- Objetivo: Un sistema de acceso de seguridad dedicado que permite a los trabajadores subir a la torre para llegar a plataformas, equipos o secciones superiores para la instalación, inspección o reparación.
- Características del diseño: Construido en acero galvanizado para su durabilidad y resistencia a la corrosión, con peldaños espaciados uniformemente (según las normas de seguridad de la industria) para una escalada cómoda.sistemas de frenado de caídas (eLa escalera está unida verticalmente a las patas de la torre o a la trama de rejilla, asegurando un camino seguro y estable.
- El cumplimiento: Diseñado de acuerdo con las normas de seguridad y las normas de la industria (por ejemplo, TIA/EIA-222-G/F), dando prioridad a la protección de los trabajadores durante el acceso vertical.
Juntos, la plataforma y la escalera mejoran la usabilidad de la torre al permitir un acceso seguro y eficiente a equipos y componentes de gran altitud, apoyando la operación y el mantenimiento en curso.
La galvanización es un tratamiento de superficie vital para las torres de acero angular de cuatro patas.proporcionando resistencia a la corrosión a largo plazo para soportar las duras condiciones al aire libre y extender la vida útil de la torre más allá de los 20 añosA continuación se muestra una descripción simplificada de sus pruebas de galvanizado:
1Objetivos básicos de las pruebas
- Asegurar un espesor de recubrimiento suficiente para una protección contra la corrosión duradera.
- Verificar la uniformidad del recubrimiento de zinc y la fuerte adhesión (evitar la descamación).
- Compruebe si no hay defectos críticos (por ejemplo, acero desnudo, grietas, hoyos).
- Se cumplen las normas internacionales (ASTM A123, ISO 1461).
2Métodos de ensayo clave (realizados después de la fabricación y la instalación)
- espesor del revestimiento: Utilice medidores de espesor magnéticos (no destructivos) o micrómetros (destructivos sólo para muestras); mínimo 85-120 μm (más grueso para ambientes adversos).
- Adhesión: ensayo de flexión (180°), ensayo con martillo o ensayo con cuchillo con escotilla transversal: no se permite el desprendimiento del revestimiento.
- Inspección visual: Compruebe si hay acero desnudo, grietas, acumulación irregular de zinc o contaminación; las irregularidades menores son aceptables si no son impactantes.
- Resistencia a la corrosión: Prueba con sal (ASTM B117/ISO 9227) durante 100 ̇ 500 horas (resistencia a la roya); exposición al campo a largo plazo opcional.
- Análisis químico opcional: AAS/XRF para confirmar la pureza ≥ 98% de zinc y detectar impurezas.
3Normas de conformidad
Se ajustará a las normas ASTM (A123, B117, A572), ISO (1461, 9227, 898), los códigos de diseño de torres (TIA/EIA-222-G/F) y las normas locales.
4. Verificaciones puntuales posteriores a la instalación
- Volver a medir el grosor en las articulaciones críticas.
- Inspeccione los daños (rasguños, abolladuras) y retoque con pintura rica en zinc si es necesario.
- Verificar la integridad del revestimiento en los orificios de los tornillos y en las zonas de alto desgaste.
Este ensayo garantiza la fiabilidad del revestimiento galvanizado, apoyando el rendimiento de la torre en aplicaciones de infraestructura.
Embalaje y envío
Certificados
- ¿ Qué?Por favor haga clic aquí para obtener más información!!!!!!
Tipos de productos personalizados y ventajas
Torre de apoyo propio
La torre autoportante suele ser una torre de 3 o 4 piernas, y su material es una tubería de acero o acero de ángulo.y la torre de acero de ángulo está conectada por tuercas y pernos.
Características:
1.Pequeño coeficiente de carga del viento, fuerte resistencia al viento.
2Ahorrar recursos de la tierra, ubicación conveniente.
Transporte y instalación convenientes.
Torre de acero de tuberías
La torre del tubo se refiere a una estructura de acero de gran altura autoportante con una columna de torre hecha de tuberías de acero y una sección del cuerpo de la torre en forma triangular.Sus características principales son que la columna de la torre de tres tubos está hecha de tuberías de acero y la sección del cuerpo de la torre tiene una forma triangular, que es una estructura de acero de gran altura diferente del acero de ángulo.
Torre del monopolio
La torre de monopolio, es un tipo comúnmente utilizado, con un aspecto hermoso, que cubre un área pequeña de 9 a 18 metros cuadrados, rentable, y es adoptada por la mayoría de la construcción.El cuerpo de la torre adopta una sección más razonable, que se conecta a través de un perno de alta resistencia o de una superposición (conexión deslizante). Tiene las características de una fácil instalación y puede adaptarse a una variedad de complejos sitios de campo.
Torre de Guyed
La torre de cableado tiene un aspecto novedoso y su característica más importante es el refuerzo mediante el uso de alambre de cableado de acero.La torre de cableado es un tipo común de torre de comunicación que es económica y práctica.Es más ligero y más barato que los otros.Es muy adecuado para las áreas geográficas amplias.
Torre de vigilancia
La torre de vigilancia es un edificio multifuncional utilizado principalmente para observar el entorno circundante y desempeña un papel importante en múltiples campos.Su diseño hace hincapié en la armonía y la unidad con el medio ambiente naturalLas torres de observación suelen estar compuestas por cuerpos de torres, plataformas, torres y escaleras.con estructuras compactas y resistentes.
Torre de árboles camuflada
Torre de árboles camuflados es también una especie de árboles artificiales de torre de árboles biónicos, en la base como uno real, más el diseño meticuloso, cuando se coloca entre los árboles reales en el área turística,Parque y plaza, será parte de la naturaleza.
Características:
1Una estructura exquisita y una apariencia magnífica.
2. Fuerte estabilidad estructural y larga vida útil.
3- Pequeña superficie y gran efecto económico.
Nuestros servicios
JIAYAO CO., LTD. es un fabricante profesional de torres de telecomunicaciones y aprobado por ISO9001. Estamos comprometidos a proporcionar a los clientes las soluciones más optimizadas y la mejor torre de comunicación.Muchos productos han sido exportados a EE.UU., Europa y otros 55 países.
Nos especializamos en el diseño y fabricación de torre de acero de ángulo, torre de acero de tubo, torre de monopolio, torre de pino, torre de tipo y torre de guardia.LaboratorioNuestras materias primas provienen de fábricas de acero famosas en China: HBIS Group, Baowu Steel Group, Shougang Group.
