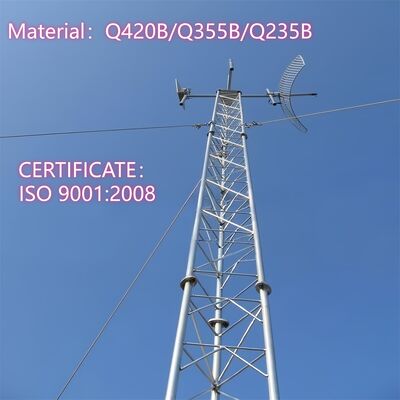

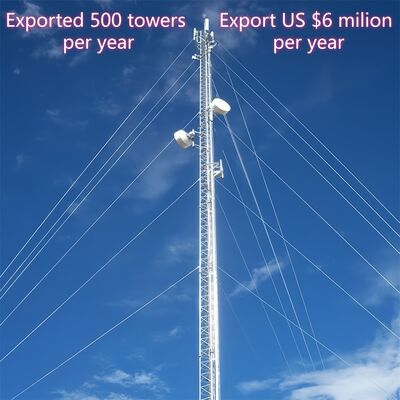

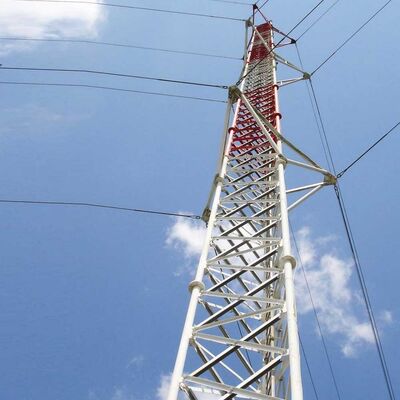

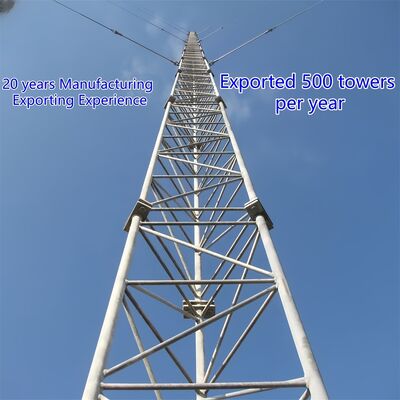

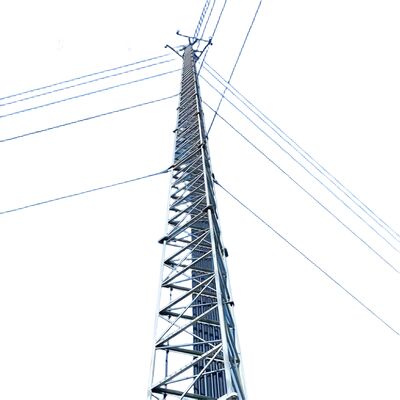

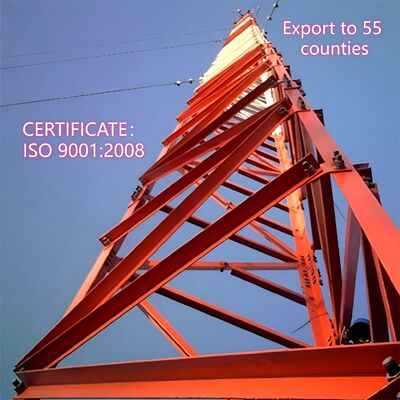

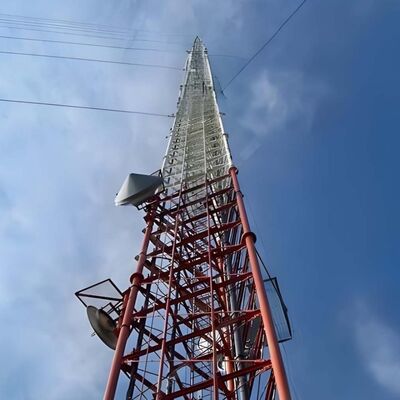

Torre robusta de cables de acero diseñada para soportar condiciones de viento adversas, con acero de alta resistencia y pernos y tuercas con certificación ISO.

JIAYAO CO., LTD.

Una torre de alambre de tipo(también llamada torre de tipos) es una estructura alta y delgada que se basa en cables de tipo externos (cables de acero de alta resistencia) para la estabilidad, a diferencia de las torres autoportantes que se mantienen independientes.Este diseño le permite alcanzar mayores alturas con menos material estructural, por lo que es una opción rentable para aplicaciones que requieren una amplia cobertura o elevación.

1. Especificaciones

¿Cuál es el nombre de la torre de alambre?

El cuerpo de la torre de una torre de alambre guiado (torre de mástil guiado) es la estructura de carga central y delgada que soporta antenas, sensores u otro equipo,dependiendo de cables de tipo externos para la estabilidad lateral (en lugar de la rigidez autoportante). Típicamente construido como unmarco de acero tubular o de rejilla, es más estrecho que las torres autoportantes y presenta un diseño cónico (más ancho en la base, más estrecho en la parte superior) para optimizar la distribución de la carga y la resistencia al viento.El cuerpo de la torre está fabricado con acero estructural galvanizado (que cumple con las normas ASTM A36/S235JR) para garantizar la resistencia a la corrosión y la durabilidad a largo plazo en entornos exterioresSirve como base de montaje para accesorios clave como escaleras de escalada, soportes de antena y bandejas de cable,y su diseño modular permite la personalización de alturas que van desde 30m a más de 200m, adaptados a aplicaciones como la radiodifusión, las telecomunicaciones o el monitoreo meteorológico.

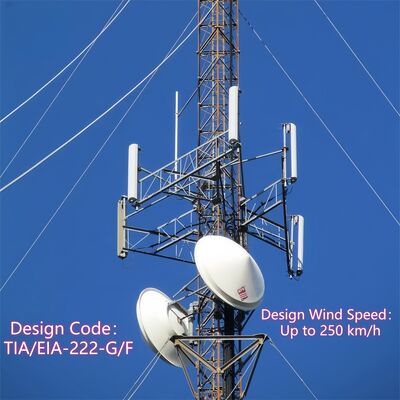

¿Cómo montar una antena en la torre de cableado?

El montaje de una antena en una torre de alambre de tipo guiado sigue un proceso estructurado y conforme a la seguridad alineado con el diseño de la torre y los estándares de la industria:

1. Preparación previa a la instalación: Verificar la capacidad de carga de la torre para asegurarse de que pueda soportar el peso de la antena (incluido el hardware y los cables asociados).o conexiones sueltas, y confirmar el cumplimiento de los códigos de seguridad locales (por ejemplo, IEC 62305 para la protección contra rayos).
2. Instalación de montaje de antena: Se fijarán soportes de antena dedicados (accesorios integrados de la torre) en puntos previamente designados del cuerpo de la torre.Estos soportes se aseguran típicamente con tornillos de alta resistencia compatibles con la estructura de acero galvanizado de la torre, asegurando una conexión firme que resista las fuerzas del viento y las vibraciones.
3. Elevación y posicionamiento de la antena: Utilice grúas o equipos de elevación especializados para elevar la antena a la altura deseada (elegida estratégicamente para una cobertura óptima de la señal).Alinear la antena con la dirección prevista de transmisión/recepción, utilizando herramientas láser o medidores de alineación para la precisión.
4. Asegurando la antena: Fije la antena a los soportes preinstalados utilizando hardware compatible, apretando los tornillos al par especificado para evitar el movimiento.sin oscilaciones que puedan afectar el rendimiento o la integridad estructural.
5. Enrutamiento e integración de cables: Conectar los cables de señal o los alimentadores a través de las bandejas de cables integradas de la torre para protegerlos de los daños ambientales.garantizar un aislamiento y una impermeabilización adecuados en los puntos de conexión.
6. Inspección final: Realizar un control visual de la antena, los soportes y los cables para confirmar la instalación segura.y garantizar todos los protocolos de seguridad (eLas medidas de protección contra caídas (por ejemplo, protección contra caídas para los trabajadores) se siguen durante todo el proceso.

¿Qué es el dispositivo anti escalada en la torre de alambre?

El dispositivo antiascenso para una torre de alambre de tipo tipo tipo es un componente de seguridad especializado instalado en el cuerpo de la torre para prevenir el acceso no autorizado y reducir los riesgos de caída.

• Collares y faldas antiascenso: Barreras de acero circulares o cónicas montadas cerca de la base de la torre (generalmente 2 ̊3 m sobre el suelo) para bloquear los intentos de escalada al negar las asas o los soportes.
• Disuasores con puntas o dentadas: Fijaciones de acero puntiagudas no letales en las secciones inferiores de las torres o escaleras para desalentar la escalada no autorizada.
• Acceso bloqueado: Si la torre está equipada con un panel de acceso a nivel del suelo o un punto de entrada por escalera, una puerta cerrada restringe el acceso solo al personal certificado.

Estos dispositivos están construidos con materiales resistentes a la corrosión (por ejemplo, acero galvanizado, que coincide con el cuerpo de la torre) para resistir las condiciones al aire libre.Su objetivo principal es mejorar la seguridad al evitar que personas sin entrenamiento asciendan accidentalmente o intencionalmente, alineándose con los códigos locales de seguridad de los edificios y la mitigación de la responsabilidad de los operadores de las torres.

¿Cómo conectar el cable y la torre de cable?

Conectar cables de tipo a una torre de alambre de tipo implica un proceso seguro y de carga para asegurar que los cables puedan estabilizar eficazmente la torre contra el viento y las fuerzas sísmicas:

1. Preparación: Seleccionar cables de tipo hecho de cables de acero de alta resistencia (que cumplen con ASTM A475) con zinc o recubrimientos de polímero para la durabilidad.entre corchetes, o brazos cruzados) a intervalos de 20-30 m, como se especifica en el diseño de la torre.
2. Instalación del hardware de conexión: Montar soportes de alambre de tipo pesado o hendiduras a los puntos de fijación predeterminados de la torre utilizando pernos de alta resistencia (compatibles con la estructura de acero galvanizado de la torre).Estos soportes están diseñados para distribuir la tensión uniformemente a través del cuerpo de la torre.
3. Terminación del cable: Utilice accesorios profesionales de terminación (por ejemplo, mangas de swage, abrazaderas de cable o dedos) para asegurar el extremo de cada alambre.conexión de alta resistencia, mientras que las abrazaderas de cable proporcionan una tensión ajustable.
4. Conexión y tensión: Coloque el extremo terminado del alambre del tipo en el soporte de la torre con un grillete o un alfiler, asegurando un ajuste seguro sin sueltes.un girador o un girador) para ajustar la tensión del alambre a la especificación de diseño..
5. Verificación: Compruebe que la conexión esté alineada con la estructura cónica de la torre y que el cable esté tensado uniformemente (evitando el exceso de apretamiento, que podría estresar el cuerpo de la torre).Confirmar que el hardware y los accesorios de terminación son resistentes a la corrosión y cumplen con las normas de seguridad de la torre.

¿Cómo conectar el alambre y el perno de anclaje?

La conexión de cables de cable a los pernos de anclaje de tipo tipo (anclajes de tierra) es un paso crítico para transferir la tensión del cable al suelo, asegurando la estabilidad de la torre:

1. Preparación del anclaje: Asegúrese de que el anclaje de tierra (anclaje de hormigón o de acero pesado, diseñado para cargas de tensión) esté correctamente instalado en el suelo en un ángulo de 45 ̊60° con respecto al alambre de conducción.El anclaje debe estar completamente curado (para el hormigón) y firmemente incrustado para resistir las fuerzas de tracción.
2. Exposición a los tornillos de anclaje: Asegúrese de que el perno superior del anclaje (perno de anclaje guiado) sobresale sobre el suelo y esté roscado para acomodar el hardware de conexión.El perno debe estar hecho de acero de alta resistencia para soportar la tensión del alambre del tipo.
3. Terminación del cable: Terminar el extremo libre del cable de conducción utilizando los mismos accesorios de alta resistencia (esposas de algodón, abrazaderas de cable o dedos) utilizados para la conexión de la torre, asegurando un extremo seguro y de carga.
4. Ensamblaje de hardware de conexión: Fija un tornillo (para el ajuste de la tensión) y un gril en el cable de tipo terminado.que permite ajustar con precisión la tensión del cable.
5. Tensión y seguridadUtilice la abrazadera para tensar el alambre del tipo a la especificación requerida, asegurándose de que resiste las fuerzas laterales sin tirar del ancla.bloquear la correa con pines o tuercas de bloqueo para evitar que se afloje con el tiempo.
6. Verificación finalVerifique que la conexión está segura, que el anclaje no muestra signos de movimiento y que el alambre está alineado en el ángulo correcto de 45 a 60°.y terminación del cable, garantizando el cumplimiento de la norma IEC 62305 y de los códigos de seguridad locales.

Por favor haga clic aquí para obtener más información!!!!!!

3.Cooperación Clientes

4.Certificaciones

5Nuestros Servicios

JIAYAO CO., LTD. es un fabricante profesional de torres de telecomunicaciones y aprobado por ISO9001. Estamos comprometidos a proporcionar a los clientes las soluciones más optimizadas y la mejor torre de comunicación.Muchos productos han sido exportados a EE.UU., Europa y otros 55 países.
Nos especializamos en el diseño y fabricación de torre de acero de ángulo, torre de acero de tubo, torre de monopolio, torre de pino, torre de tipo y torre de guardia.LaboratorioNuestras materias primas provienen de fábricas de acero famosas en China: HBIS Group, Baowu Steel Group, Shougang Group.
