Alambre de comunicación de acero resistente a los tifones 5G Torre de acero compatible con las normas ANSI TIA 222 G H F y EN 1991 1 4 que proporcionan soporte para estructuras altas y delgadas

JIAYAO CO., LTD.

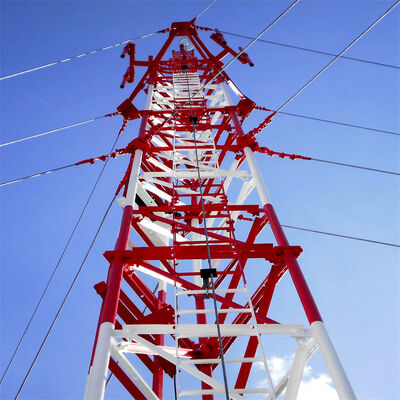

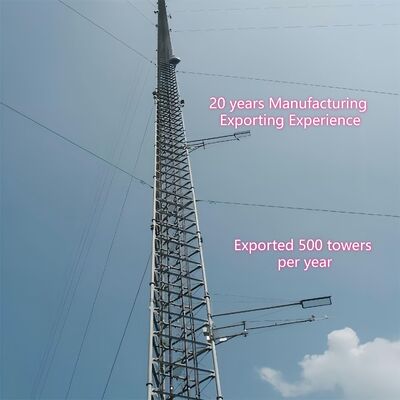

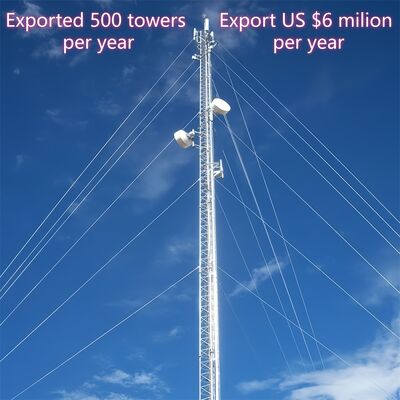

Una torre arriostrada (también llamada torre arriostrada) es una estructura alta y esbelta que depende de cables de sujeción externos (cables de acero de alta resistencia) para su estabilidad, a diferencia de las torres autoportantes que se sostienen de forma independiente. Este diseño le permite alcanzar mayores alturas con menos material estructural, lo que la convierte en una opción rentable para aplicaciones que requieren una amplia cobertura o elevación.

1. Especificaciones

¿Cuál es el cuerpo de la torre de una torre arriostrada?

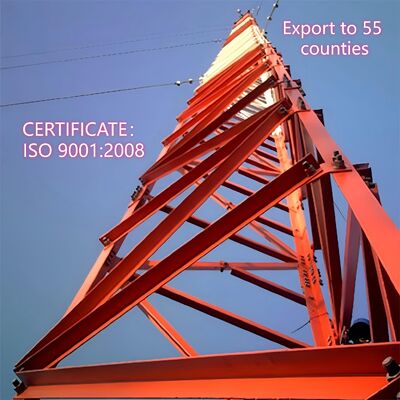

El cuerpo de una torre arriostrada (mástil arriostrado) es la estructura central, esbelta y portante que soporta antenas, sensores u otro equipo, dependiendo de cables de sujeción externos para la estabilidad lateral (en lugar de rigidez autoportante). Típicamente construida como un marco de acero tubular o de celosía, es más estrecha que las torres autoportantes y presenta un diseño cónico (más ancho en la base, más estrecho en la parte superior) para optimizar la distribución de cargas y la resistencia al viento. El cuerpo de la torre está fabricado con acero estructural galvanizado (cumpliendo con las normas ASTM A36/S235JR) para garantizar la resistencia a la corrosión y la durabilidad a largo plazo en entornos exteriores. Sirve como base de montaje para accesorios clave como escaleras de acceso, soportes de antena y bandejas de cables, y su diseño modular permite la personalización de alturas que van desde los 30 m hasta más de 200 m, adaptadas a aplicaciones como radiodifusión, telecomunicaciones o monitorización meteorológica.

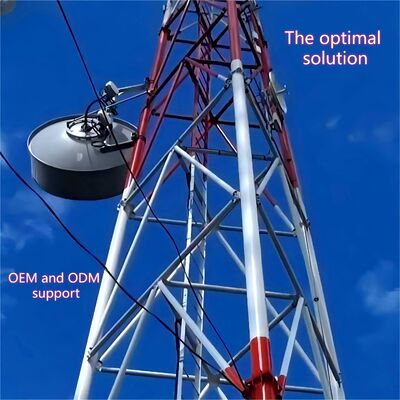

¿Cómo montar una antena en una torre arriostrada?

El montaje de una antena en una torre arriostrada sigue un proceso estructurado y conforme a las normas de seguridad, alineado con el diseño de la torre y las normas de la industria:

1. Preparación previa a la instalación: Verificar la capacidad de carga de la torre para asegurar que pueda soportar el peso de la antena (incluyendo herrajes y cables asociados). Inspeccionar el cuerpo de la torre en busca de corrosión, daños estructurales o conexiones sueltas, y confirmar el cumplimiento de los códigos de seguridad locales (por ejemplo, IEC 62305 para protección contra rayos).
2. Instalación de soportes de antena: Fijar soportes de antena dedicados (accesorios integrados de la torre) en puntos predeterminados del cuerpo de la torre. Estos soportes se aseguran típicamente con pernos de alta resistencia compatibles con la estructura de acero galvanizado de la torre, asegurando una conexión firme que resista las fuerzas del viento y las vibraciones.
3. Elevación y posicionamiento de la antena: Utilizar grúas o equipos de elevación especializados para izar la antena a la altura objetivo (estratégicamente elegida para una cobertura de señal óptima). Alinear la antena con la dirección de transmisión/recepción prevista, utilizando herramientas láser o medidores de alineación para mayor precisión.
4. Aseguramiento de la antena: Fijar la antena a los soportes preinstalados utilizando herrajes compatibles, apretando los pernos al par especificado para evitar movimientos. Asegurarse de que la antena esté nivelada y estable, sin oscilaciones que puedan afectar el rendimiento o la integridad estructural.
5. Enrutamiento e integración de cables: Pasar los cables de señal o alimentadores a través de las bandejas de cables integradas de la torre para protegerlos de los daños ambientales. Conectar los cables a la antena y pasarlos hasta el equipo en tierra, asegurando un aislamiento e impermeabilización adecuados en los puntos de conexión.
6. Inspección final: Realizar una inspección visual de la antena, los soportes y los cables para confirmar la instalación segura. Probar la transmisión/recepción de la señal de la antena para verificar su funcionalidad, y asegurarse de que se sigan todos los protocolos de seguridad (por ejemplo, protección contra caídas para los trabajadores) durante todo el proceso.

¿Qué es el dispositivo anticaída en una torre arriostrada?

El dispositivo anticaída para una torre arriostrada es un componente de seguridad especializado instalado en el cuerpo de la torre para prevenir el acceso no autorizado y reducir los riesgos de caída. Los diseños comunes incluyen:

• Collares/faldones anticaída: Barreras circulares o cónicas de acero montadas cerca de la base de la torre (típicamente a 2-3 metros sobre el suelo) para bloquear intentos de escalada al negar puntos de apoyo para manos o pies.
• Disuasorios con púas o dentados: Aditamentos de acero puntiagudos, no letales, en secciones inferiores de la torre o escaleras para disuadir la escalada no autorizada.
• Acceso con cerradura: Si la torre está equipada con un panel de acceso a nivel del suelo o una entrada por escalera, una puerta con cerradura restringe el acceso solo a personal certificado.

Estos dispositivos están fabricados con materiales resistentes a la corrosión (por ejemplo, acero galvanizado, a juego con el cuerpo de la torre) para soportar las condiciones exteriores. Su propósito principal es mejorar la seguridad al prevenir la escalada accidental o intencional por parte de personas no capacitadas, alineándose con los códigos de seguridad de construcción locales y la mitigación de responsabilidad para los operadores de torres.

¿Cómo conectar un cable de sujeción y una torre arriostrada?

La conexión de los cables de sujeción a una torre arriostrada implica un proceso seguro y portante para garantizar que los cables puedan estabilizar eficazmente la torre contra las fuerzas del viento y sísmicas:

1. Preparación: Seleccionar cables de sujeción hechos de cables de acero de alta resistencia (cumpliendo con ASTM A475) con recubrimientos de zinc o polímero para mayor durabilidad. Asegurarse de que el cuerpo de la torre tenga puntos de fijación prefabricados (por ejemplo, orejetas, soportes o travesaños) a intervalos de 20-30 metros, según lo especificado en el diseño de la torre.
2. Instalación de herrajes de fijación: Montar soportes o grilletes de cable de sujeción de alta resistencia en los puntos de fijación predeterminados de la torre utilizando pernos de alta resistencia (compatibles con la estructura de acero galvanizado de la torre). Estos soportes están diseñados para distribuir la tensión uniformemente por todo el cuerpo de la torre.
3. Terminación del cable: Utilizar accesorios de terminación profesionales (por ejemplo, manguitos de engarce, abrazaderas de cable o guardacabos) para asegurar el extremo de cada cable de sujeción. Los manguitos de engarce se crimpan en el cable para una conexión permanente y de alta resistencia, mientras que las abrazaderas de cable proporcionan un tensado ajustable.
4. Conexión y tensado: Conectar el extremo terminado del cable de sujeción al soporte de la torre utilizando un grillete o pasador, asegurando un ajuste seguro sin holgura. Utilizar una herramienta de tensado (por ejemplo, un tensor o un tirfor) para ajustar la tensión del cable a la especificación de diseño, lo cual es fundamental para equilibrar las fuerzas laterales en la torre.
5. Verificación: Comprobar que la conexión esté alineada con la estructura cónica de la torre y que el cable esté tensado uniformemente (evitando el sobretensado, que podría forzar el cuerpo de la torre). Confirmar que los herrajes y los accesorios de terminación sean resistentes a la corrosión y cumplan con las normas de seguridad de la torre.

¿Cómo conectar un cable de sujeción y un perno de anclaje arriostrado?

La conexión de los cables de sujeción a los pernos de anclaje arriostrados (anclajes de tierra) es un paso crítico para transferir la tensión del cable al suelo, asegurando la estabilidad de la torre:

1. Preparación del anclaje: Asegurarse de que el anclaje de tierra (anclaje de acero o hormigón de alta resistencia, diseñado para cargas de tracción) esté correctamente instalado en el suelo en un ángulo de 45-60° con respecto al cable de sujeción. El anclaje debe estar completamente curado (en el caso del hormigón) y firmemente empotrado para resistir las fuerzas de extracción.
2. Exposición del perno de anclaje: Asegurarse de que el perno superior del anclaje (perno de anclaje arriostrado) sobresalga del suelo y esté roscado para acomodar los herrajes de conexión. El perno debe ser de acero de alta resistencia para soportar la tensión del cable de sujeción.
3. Terminación del cable: Terminar el extremo libre del cable de sujeción utilizando los mismos herrajes de alta resistencia (manguitos de engarce, abrazaderas de cable o guardacabos) utilizados para la conexión a la torre, asegurando un extremo seguro y portante.
4. Montaje de herrajes de conexión: Fijar un tensor (para ajuste de tensión) y un grillete al cable de sujeción terminado. El tensor se conecta al perno de anclaje arriostrado a través de una tuerca o arandela, lo que permite un ajuste fino de la tensión del cable.
5. Tensado y aseguramiento: Utilizar el tensor para tensar el cable de sujeción a la especificación requerida, asegurando que resista las fuerzas laterales sin tirar del anclaje. Una vez tensado, bloquear el tensor con pasadores o tuercas de seguridad para evitar que se afloje con el tiempo.
6. Comprobación final: Verificar que la conexión sea segura, que el anclaje no muestre signos de movimiento y que el cable de sujeción esté alineado en el ángulo correcto de 45-60°. Inspeccionar la corrosión en el perno, los herrajes y la terminación del cable, asegurando el cumplimiento de IEC 62305 y los códigos de seguridad locales.

¡¡¡¡¡¡Haga clic aquí para más información!!!!!!

3. Clientes cooperativos

4. Certificaciones

5. Nuestros servicios

JIAYAO CO., LTD. es un fabricante profesional de torres de telecomunicaciones y está aprobado por ISO9001. Estamos comprometidos a proporcionar a los clientes las soluciones más optimizadas y la mejor torre de comunicaciones. Muchos productos se han exportado a EE. UU., Europa y otros 55 países diferentes.
Nos especializamos en el diseño y fabricación de torres de acero angular, torres de acero tubular, torres monopolo, torres de pino, torres arriostradas y torres de vigilancia. Nuestros departamentos incluyen diseño, I+D, inspección, laboratorio, control de calidad, galvanizado y departamentos de torres de acero. Nuestras materias primas provienen de acererías famosas en China: HBIS Group, Baowu Steel Group, Shougang Group.

¡Si lo necesita, le daremos la bienvenida las 24 horas del día!
