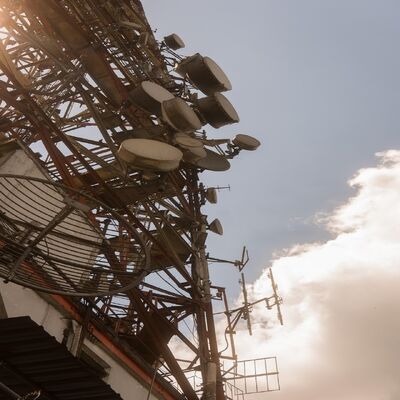

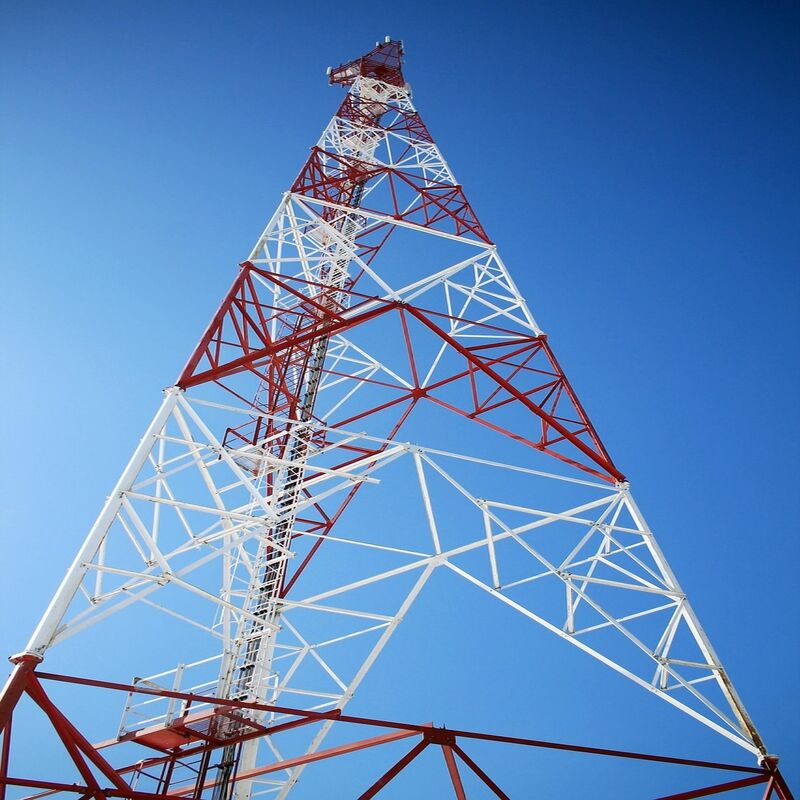

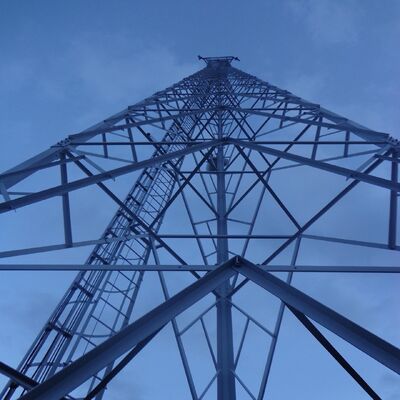

Torre de antena de telecomunicaciones galvanizada triangular de tres patas autoportante

JIAYAO CO., LTD.

La torre de acero angular de 3 pataspertenece al campo técnico de la fabricación de equipos de comunicación, en particular se refiere a una torre de comunicación inalámbrica triangular, comprende el cuerpo de la torre, el pararrayos,el cuerpo de la torre está formado por la vuelta triangular del cuerpo de la torre, el pie de la torre del cuerpo de la torre está fijado en el suelo, el pararrayos se extiende fuera de la parte superior del cuerpo de la torre, el cuerpo de la torre es la vuelta del cuerpo de la torre de igual pendiente o pendiente variable de una sola vez,La sección transversal del cuerpo de la torre es de acero angular., triángulo equilátero de estructura de recinto de barras transversales, el cuerpo de la torre está provisto de una pluralidad de plataformas operativas secuencialmente de arriba a abajo.El modelo de utilidad revela que una torre de comunicación inalámbrica triangular tiene las ventajas de seguridad y fiabilidad, y una estructura simple.
Descripción del producto

¿Qué es el cuerpo de la torre angular de acero de 3 patas?

El cuerpo de una torre de acero angular de 3 patas es la estructura de carga central de la torre, caracterizada por una configuración triangular (como una pirámide).Se compone de tres patas verticales de acero (o columnas) conectadas en la parte superior, con elementos de conexión de acero angulares adicionales que unen las patas a lo largo de toda la altura.la carrocería está diseñada para soportar de manera eficiente ambas cargas verticales (eSu diseño angular y su estructura triangular proporcionan una estabilidad excepcional.incluso en condiciones ambientales adversasEl cuerpo sirve como estructura de soporte primaria para la comunicación de montaje, transmisión de energía,o equipos de vigilancia.

¿Qué es el pie de la torre angular de acero de 3 patas?

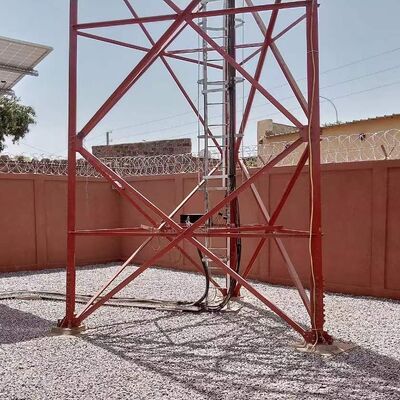

El "pie" de una torre de acero angular de 3 patas se refiere a la parte base de cada pierna vertical, que interactúa con la base de la torre.Es un componente crítico responsable de la transferencia de todo el peso de la torre y sus cargas (equipoLos pies se diseñan típicamente con placas de conexión, pernos,o puntos de anclaje que se adhieren firmemente a la base de hormigón o reforzadaConstruidos de acero galvanizado de alta resistencia (consistente con el cuerpo de la torre), los pies están diseñados para resistir el corte, la tensión y las fuerzas de compresión,evitar que la torre se mueva o se derrumbeSu diseño está adaptado a las condiciones geológicas del sitio, garantizando la compatibilidad con los cimientos para una máxima estabilidad.

¿Qué es la escalera y la bandeja de cable de la torre de acero angular de 3 patas?

• Escalera: Un componente de acceso de seguridad instalado a lo largo del cuerpo de la torre, que proporciona un camino seguro para que los trabajadores suban a la parte superior (o plataformas intermedias) para la instalación, el mantenimiento o la inspección.Las escaleras se hacen generalmente de acero galvanizado para su resistencia a la corrosión y resistenciaLas escaleras pueden incluir elementos de seguridad tales como barandillas, sistemas anticaídas o recintos de jaulas para proteger a los trabajadores de las caídas.
• Tray de cable: Un canal o bandeja estructural montado en el cuerpo de la torre, diseñado para organizar, soportar y proteger cables (por ejemplo, cables de comunicación, cables de energía,o cables de señal) que corren entre la base de la torre y el equipo en la parte superiorLas bandejas de cables mantienen los cables limpios, evitan enredos o daños por factores ambientales (viento, lluvia, radiación UV) y facilitan un fácil acceso para el mantenimiento.a menudo están hechos de acero galvanizado para garantizar la durabilidad y la compatibilidad con el diseño resistente a la corrosión de la torreJuntos, la escalera y la bandeja de cables mejoran la funcionalidad de la torre al permitir un acceso seguro y una gestión eficiente del cable.

¿Cómo instalar una torre de acero angular de 3 patas?

La instalación de una torre angular de acero de tres patas sigue un proceso sistemático centrado en la seguridad:

1. Estudio del sitio y preparación de los cimientos: En primer lugar, realizar un estudio detallado del sitio para determinar la ubicación óptima, evaluar las condiciones geológicas e identificar posibles limitaciones ambientales o estructurales (por ejemplo, velocidades del viento,actividad sísmica)Luego, construya una base robusta (generalmente de hormigón o hormigón armado) adaptada a los requisitos de peso y carga de la torre.Los cimientos deben estar planos y firmemente anclados al suelo para sostener los pies de la torre.
2. Ensamblaje del componente de la torre: Transporte de componentes prefabricados (piernas de acero, elementos de conexión, escalera, bandeja de cable) al emplazamiento.unen los miembros angulares de conexión para formar la estructura de la pirámide, y instalar componentes auxiliares como la escalera y la bandeja de cables durante el montaje.
3. Construcción de la torre: Utilice grúas o equipos de elevación especializados para elevar la torre ensamblada (o sus secciones, para torres más altas) en posición vertical.Alinear cuidadosamente los pies de la torre con los puntos de anclaje de los cimientos y asegurarlos con pernos o anclajes para bloquear la torre en su lugar.
4. Instalación del equipo: Montar el equipo previsto (por ejemplo, antenas, antenas de microondas, líneas de transmisión de energía) en la plataforma superior de la torre o en puntos de montaje designados.Los cables de conducción a través de la bandeja de cables preinstalada, conectando el equipo a la base.
5. Control de calidad y controles de seguridad: Realizar inspecciones de calidad estrictas para verificar la integridad estructural de la torre (por ejemplo, la estanqueidad de los tornillos, la alineación de los componentes, la resistencia a la corrosión).Implementar protocolos de seguridad en toda la instalación (eLos controles finales confirman que la torre es estable y que el equipo está correctamente instalado.y todos los sistemas funcionan según lo previsto.

Pruebas de torre de acero angular galvanizante.

El galvanizado es un proceso crítico para las torres angulares de acero (como las torres angulares de acero de 3 patas), ya que proporciona resistencia a la corrosión y prolonga la vida útil de la estructura en exteriores,En el caso de los animales, el riesgo de muerte es muy elevado.Para garantizar que el revestimiento galvanizado cumpla con los estándares de calidad y tenga el funcionamiento previsto,se llevan a cabo una serie de procedimientos de ensayo rigurososA continuación se presenta una descripción detallada de las pruebas de galvanizado para torres angulares de acero:

1Objetivos básicos de las pruebas de galvanización

Los objetivos principales de las pruebas son verificar:

Esquema de la capa adecuado (para garantizar una protección contra la corrosión a largo plazo).

Uniformidad y adherencia del revestimiento de zinc (para evitar la descamación o descamación).

Libertad de defectos (por ejemplo, grietas, hoyos, manchas desnudas o exceso de zinc acumulado).

Resistencia a la corrosión (para confirmar que el revestimiento puede resistir la degradación del medio ambiente).

2Métodos de ensayo clave para las torres de acero angular galvanizado

Los ensayos se realizan típicamente en dos etapas: después de la galvanización de fábrica (en componentes individuales como piernas, elementos de conexión,o escaleras) y posterior a la instalación (verificaciones puntuales en la torre ensamblada)Los métodos más comunes incluyen:

A. Medición del grosor del revestimiento

El espesor del recubrimiento de zinc afecta directamente a la resistencia a la corrosión. Una capa demasiado delgada fallará prematuramente, mientras que el exceso de espesor puede causar fragilidad o mal ajuste de los componentes.

Normas de ensayo: cumple con normas internacionales como ASTM A123 (para galvanizado en caliente de acero estructural) o ISO 1461 (para recubrimientos galvanizados en caliente en artículos de hierro y acero).

Herramientas de ensayo:

Medidor de espesor magnético: El método no destructivo más utilizado mide la distancia entre una sonda magnética y el sustrato de acero, calculando el espesor del revestimiento.Las mediciones se realizan en múltiples puntos (ePor ejemplo, 3 ̊5 manchas por metro cuadrado) en cada componente, centrándose en áreas de alto estrés (por ejemplo, articulaciones de las piernas, orificios de los tornillos) y regiones difíciles de recubrir.

Micrómetro (destructivo): Para la verificación, se puede cortar una pequeña sección del componente y el grosor del revestimiento se mide directamente con un micrómetro (utilizado únicamente para ensayos de muestras,piezas no terminadas).

Criterios de aceptación: el espesor mínimo típico varía entre 85 ‰ 120 μm (micrómetros) para los componentes estructurales de acero, dependiendo del espesor y la aplicación del acero (por ejemplo,Las torres en zonas costeras o industriales pueden requerir recubrimientos más gruesos).

B. Pruebas de adherencia (fuerza del enlace)

Un fuerte enlace entre el recubrimiento de zinc y el sustrato de acero evita la descamación durante el transporte, la instalación o la exposición a tensiones mecánicas (por ejemplo, vibraciones inducidas por el viento).

Prueba de flexión: una muestra del acero galvanizado (por ejemplo, una sección de acero angular) se dobla a 180 ° alrededor de un mandril (diámetro que coincide con el grosor del acero).el revestimiento se inspecciona para detectar grietasNo se admite ningún desprendimiento visible.

Prueba con martillo: se golpea con firmeza el revestimiento en múltiples puntos con un martillo pesado (normalmente de 0,5 a 1 kg).Se permiten sólo hendiduras menores (sin exponer el sustrato de acero).

Prueba con cuchillo: se utiliza un cuchillo afilado y sin dentaduras para hacer un corte transversal (patrón de cuadrícula) en el recubrimiento.se permite la eliminación mínima de revestimiento (si lo hay).

C. Inspección visual y superficial de defectos

La inspección visual identifica defectos obvios que comprometen la integridad del revestimiento.

Procedimiento: Inspeccionar cada componente galvanizado (y la torre ensamblada) a simple vista o con una lupa (10x de aumento) para:

Manchas desnudas (acero expuesto), hoyos o agujeros.

Las partículas que se encuentran en el interior de los sistemas de acondicionamiento de agua o en el interior de los sistemas de acondicionamiento de agua o en los sistemas de acondicionamiento de agua o en los sistemas de acondicionamiento de agua o en los sistemas de acondicionamiento de agua o en los sistemas de acondicionamiento de agua.

Contaminación (por ejemplo, capas de aceite, suciedad u óxido debajo del revestimiento).

Criterios de aceptación: No debe haber acero desnudo visible; son aceptables las irregularidades superficiales menores (por ejemplo, pequeños nódulos de zinc) si no afectan al ajuste del componente o al rendimiento estructural.

D. Ensayos de resistencia a la corrosión

Esto verifica la capacidad del revestimiento para resistir la oxidación y la degradación con el tiempo.

Prueba de rociado de sal (niebla): Prueba común de corrosión acelerada (según ASTM B117 o ISO 9227).Las muestras galvanizadas se colocan en una cámara donde se rocía una niebla continua de cloruro de sodio (agua salada) al 5% a temperatura controlada (35°C).Las muestras se inspeccionan periódicamente (por ejemplo, después de 24, 48, 100 o 500 horas) para detectar signos de óxido rojo (corrosión del acero) o óxido blanco (oxidación del zinc).

Aceptabilidad: para las torres estructurales, el revestimiento debe resistir al óxido rojo durante un mínimo de 100 a 500 horas (dependiendo del entorno de aplicación).La roya blanca (una capa temporal de óxido de zinc) es normal y no indica fallo, pero no debe extenderse en exceso.

Prueba de exposición en el campo: las pruebas a largo plazo implican la instalación de componentes de muestra en el entorno previsto de la torre (por ejemplo, costa, desierto,Las medidas de control de la corrosión se aplican a las zonas industriales y a las zonas industriales (por ejemplo, en zonas industriales) y a la vigilancia de la corrosión durante meses o años.Esto valida el rendimiento del mundo real.

E. Análisis de composición química (opcional)

Para garantizar que el recubrimiento de zinc cumple con los estándares de pureza, se puede realizar un análisis químico en las muestras del baño de galvanizado o del recubrimiento.

Método de ensayo: Espectroscopia de absorción atómica (AAS) o fluorescencia de rayos X (XRF) para medir el contenido de zinc (normalmente ≥ 98% de zinc puro para la galvanización en caliente) y detectar impurezas (por ejemplo, plomo,el hierro) que podría reducir la calidad del revestimiento.

3Normas de ensayo y cumplimiento

Los ensayos de galvanización para torres angulares de acero deben cumplir con normas específicas de la industria para garantizar la coherencia y la fiabilidad:

Las normas ASTM: ASTM A123 (galvanizado en caliente), ASTM B117 (prueba de rociado de sal), ASTM A817 (acero galvanizado para torres de transmisión).

Las normas ISO: ISO 1461 (revestimientos galvanizados), ISO 9227 (prueba de rociado de sal).

Normas locales/específicas de la industria: para las torres de telecomunicaciones o de transmisión de energía, los organismos reguladores pueden establecer requisitos adicionales (por ejemplo, IEEE para infraestructura de energía,La UIT para torres de telecomunicaciones) o especificaciones de proyectos.

4Pruebas posteriores a la instalación

Después de que se ensambla e instala la torre, se realizan controles puntuales para confirmar que el revestimiento galvanizado no se dañó durante el transporte, la elevación o el montaje:

Remedir el grosor del revestimiento en las articulaciones críticas (por ejemplo, conexiones entre piernas y cimientos, accesorios de escaleras).

Inspeccione si no hay arañazos, abolladuras o abrasiones que puedan haber expuesto el sustrato de acero (toque con pintura rica en zinc si el daño es menor).

Verificar que los orificios de los tornillos y los puntos de conexión (zonas de desgaste elevado) conservan un espesor de revestimiento adecuado.

Resumen de las actividades

Las pruebas de galvanizado para torres de acero angulares son un proceso integral centrado en el grosor, la adhesión, la calidad de la superficie y la resistencia a la corrosión.Al cumplir con estrictas normas y realizar pruebas tanto en fábrica como en el lugar, se garantiza la integridad del revestimiento de zinc, lo que permite que la torre resista condiciones ambientales adversas y ofrezca fiabilidad a largo plazo en telecomunicaciones, transmisión de energía,y otras aplicaciones de infraestructura.

Por favor haga clic aquí para obtener más información!!!!!!

Embalaje y envío

- ¿ Qué?

Los clientes de la cooperación

- ¿ Qué?

Certificaciones

- ¿ Qué?

Por favor haga clic aquí para obtener más información!!!!!!

Tipos de productos personalizados y ventajas

Torre de apoyo propio 
La torre autoportante es generalmente una torre de 3 o 4 piernas, y su material es una tubería de acero o acero angular.y la torre de acero de ángulo está conectada por tuercas y pernos.
Características:
1- Pequeño coeficiente de carga del viento, fuerte resistencia al viento.
2Ahorrar recursos de la tierra, ubicación conveniente.
Transporte y instalación convenientes.

Torre de acero de tuberías
La torre del tubo se refiere a una estructura de acero de gran altura autoportante con una columna de torre hecha de tuberías de acero y una sección del cuerpo de la torre en forma triangular.Sus características principales son que la columna de la torre de tres tubos está hecha de tuberías de acero y la sección del cuerpo de la torre tiene una forma triangular, que es una estructura de acero de gran altura diferente del acero angular.

Torre del monopolio

La torre de monopolio, es un tipo comúnmente utilizado, con un aspecto hermoso, que cubre un área pequeña de 9 a 18 metros cuadrados, rentable y es adoptada por la mayoría de la construcción.El cuerpo de la torre adopta una sección más razonable, que se conecta a través de un perno de alta resistencia o una conexión de superposición (conexión deslizante). Tiene las características de una fácil instalación y puede adaptarse a una variedad de complejos sitios de campo.

Torre de Guyed 
La torre de cableado tiene un aspecto novedoso y su característica más importante es el refuerzo mediante el uso de alambre de cableado de acero.La torre de cableado es un tipo común de torre de comunicación que es económica y práctica.Es más ligero y más barato que los otros.Es muy adecuado para las áreas geográficas amplias.

Torre de vigilancia
La torre de vigilancia es un edificio multifuncional utilizado principalmente para observar el entorno circundante y desempeña un papel importante en múltiples campos.Su diseño hace hincapié en la armonía y la unidad con el entorno naturalLas torres de observación suelen estar compuestas por cuerpos de torres, plataformas, torres y escaleras.con estructuras compactas y resistentes.

Torre de árboles camuflada
Torre de árboles camuflados también es una especie de árboles artificiales de torre de árboles biónicos, en la base como uno real, además del diseño meticuloso, cuando se coloca entre los árboles reales en el área turística,Parque y plaza, será parte de la naturaleza.
Características:
1Una estructura exquisita y una apariencia magnífica.
2. Fuerte estabilidad estructural y larga vida útil.
3- Pequeña superficie y gran efecto económico.

Nuestros servicios

JIAYAO CO., LTD. es un fabricante profesional de torres de telecomunicaciones y aprobado por ISO9001. Nos comprometemos a proporcionar a los clientes las soluciones más optimizadas y la mejor torre de comunicación.Muchos productos han sido exportados a EE.UU., Europa y otros 55 países.
Nos especializamos en el diseño y fabricación de torre de acero de ángulo, torre de acero de tubo, torre de monopolio, torre de pino, torre de hombre y torre de guardia.LaboratorioNuestras materias primas provienen de fábricas de acero famosas en China: HBIS Group, Baowu Steel Group, Shougang Group.
