Torre de acero de la ayuda del uno mismo de la comunicación del enrejado de radio del G/M de la telecomunicaciones de 3 patas del ángulo de galvanización

Torre de acero de la ayuda del uno mismo de la comunicación del enrejado de radio del G/M de la telecomunicaciones de 3 patas del ángulo de galvanización

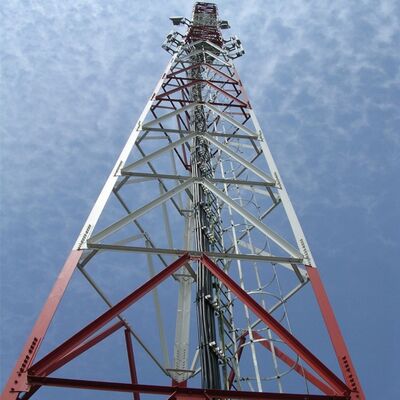

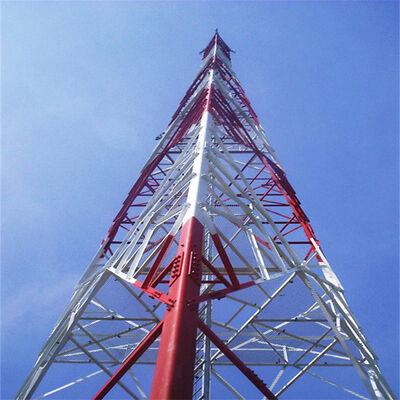

La torre angular de acero de 3 patas.pertenece al campo técnico de la fabricación de equipos de comunicación, en particular se refiere a una torre de comunicación inalámbrica triangular, que comprende un cuerpo de torre, un pararrayos, el cuerpo de la torre está formado por un solape triangular del cuerpo de la torre, el pie de la torre del cuerpo de la torre está fijado al suelo, el pararrayos se extiende desde la parte superior del cuerpo de la torre, el cuerpo de la torre es el solapamiento del cuerpo de la torre de pendiente igual o pendiente variable única, la sección transversal del cuerpo de la torre es de acero en ángulo, un triángulo equilátero de la estructura del recinto de barras transversales, el cuerpo de la torre está provisto de una pluralidad de plataformas operativas secuencialmente de arriba a abajo. El modelo de utilidad describe una torre triangular de comunicaciones inalámbricas que tiene las ventajas de seguridad y confiabilidad, y una estructura simple.
Descripción del Producto

¿Qué es el cuerpo de torre de acero angular de 3 patas?

El cuerpo de una torre de acero angular de 3 patas es la estructura central portante de la torre, caracterizada por una configuración triangular (similar a una pirámide). Consta de tres patas (o columnas) verticales de acero conectadas en la parte superior, con miembros de conexión angulares de acero adicionales que unen las patas a lo largo de toda la altura. Normalmente fabricado con secciones de acero galvanizado, el cuerpo está diseñado para soportar de manera eficiente tanto cargas verticales (p. ej., el peso de las antenas, equipos y la propia torre) como cargas horizontales (p. ej., viento, nieve o fuerzas sísmicas). Su diseño angular y estructura triangular proporcionan una estabilidad excepcional, incluso en condiciones ambientales adversas, mientras que el acero galvanizado garantiza resistencia a la corrosión y durabilidad a largo plazo. El cuerpo sirve como estructura de soporte principal para montar equipos de comunicación, transmisión de energía o vigilancia.

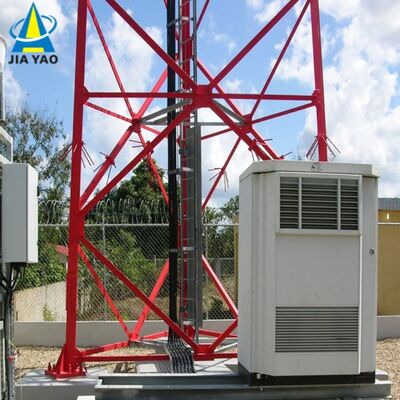

¿Qué es el pie de torre de acero angular de 3 patas?

El "pie" de una torre de acero angular de 3 patas se refiere a la porción de base de cada pata vertical, que interactúa con los cimientos de la torre. Es un componente crítico responsable de transferir todo el peso de la torre y sus cargas (equipo, viento, etc.) a los cimientos subyacentes, asegurando que la estructura esté anclada de forma segura al suelo. Los pies suelen estar diseñados con placas de conexión, pernos o puntos de anclaje que se fijan firmemente a la base de hormigón o reforzada. Construidas con acero galvanizado de alta resistencia (consistente con el cuerpo de la torre), las patas están diseñadas para resistir fuerzas de corte, tensión y compresión, evitando que la torre se mueva o se caiga. Su diseño se adapta a las condiciones geológicas del sitio, asegurando la compatibilidad con los cimientos para una máxima estabilidad.

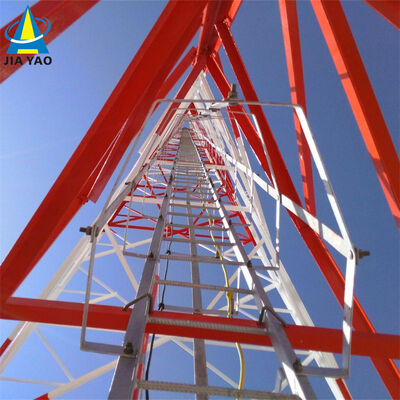

¿Qué es la escalera y la bandeja portacables de una torre de acero angular de 3 patas?

• Escalera: Un componente de acceso de seguridad instalado a lo largo del cuerpo de la torre, que proporciona un camino seguro para que los trabajadores suban a la cima (o plataformas intermedias) para su instalación, mantenimiento o inspección. Las escaleras suelen estar hechas de acero galvanizado para ofrecer resistencia a la corrosión y solidez, con peldaños espaciados a intervalos estándar para subir cómodamente. Pueden incluir elementos de seguridad como pasamanos, sistemas de detención de caídas o recintos de jaulas para proteger a los trabajadores de las caídas.
• Bandeja de cables: Un canal o bandeja estructural montado en el cuerpo de la torre, diseñado para organizar, soportar y proteger los cables (por ejemplo, cables de comunicación, cables de alimentación o cables de señal) que corren entre la base de la torre y el equipo en la parte superior. Las bandejas portacables mantienen los cables ordenados, evitan enredos o daños causados ​​por factores ambientales (viento, lluvia, radiación UV) y facilitan el fácil acceso para el mantenimiento. Al igual que otros componentes de la torre, suelen estar hechos de acero galvanizado para garantizar la durabilidad y la compatibilidad con el diseño resistente a la corrosión de la torre. Juntas, la escalera y la bandeja portacables mejoran la funcionalidad de la torre al permitir un acceso seguro y una gestión eficiente de los cables.

¿Cómo instalar una torre de acero angular de 3 patas?

La instalación de una torre angular de acero de 3 patas sigue un proceso sistemático y centrado en la seguridad:

1. Estudio del sitio y preparación de los cimientos: Primero, realice un estudio detallado del sitio para determinar la ubicación óptima, evaluar las condiciones geológicas e identificar posibles limitaciones ambientales o estructurales (por ejemplo, velocidades del viento, actividad sísmica). Luego, construya una base sólida (normalmente de hormigón o de hormigón armado) adaptada a los requisitos de peso y carga de la torre. Los cimientos deben estar nivelados y firmemente anclados al suelo para soportar los pies de la torre.
2. Conjunto de componentes de la torre: Transporte los componentes prefabricados (patas de acero, elementos de conexión, escalera, bandeja portacables) al lugar. Ensamble el cuerpo de la torre triangular en el sitio: alinee las tres patas, fije los miembros de conexión angulares para formar la estructura piramidal e instale componentes auxiliares como la escalera y la bandeja de cables durante el ensamblaje.
3. Erección de la torre: Utilice grúas o equipos de elevación especializados para elevar la torre ensamblada (o secciones de ella, para torres más altas) a una posición vertical. Alinee con cuidado los pies de la torre con los puntos de anclaje de la base y asegúrelos usando pernos o anclajes para bloquear la torre en su lugar.

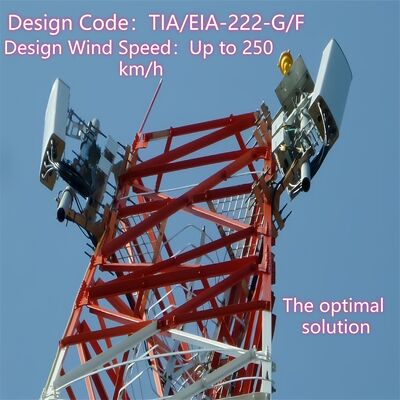

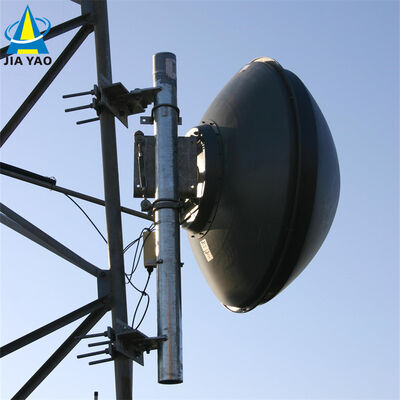

4. Instalación de equipos: Monte el equipo previsto (por ejemplo, antenas, antenas para microondas, líneas de transmisión de energía) en la plataforma superior de la torre o en los puntos de montaje designados. Pase los cables a través de la bandeja de cables preinstalada, conectando el equipo a la base.
5. Control de calidad y controles de seguridad: Lleve a cabo estrictas inspecciones de calidad para verificar la integridad estructural de la torre (por ejemplo, apriete de los pernos, alineación de los componentes, resistencia a la corrosión). Implemente protocolos de seguridad durante toda la instalación (p. ej., protección contra caídas para trabajadores, pruebas de carga de equipos) para garantizar el cumplimiento de los estándares de la industria. Las comprobaciones finales confirman que la torre está estable, que el equipo está instalado correctamente y que todos los sistemas funcionan según lo previsto.

Ensayo de torres angulares de acero galvanizado.

La galvanización es un proceso crítico para las torres de acero angulares (como las torres de acero angulares de 3 patas), ya que proporciona resistencia a la corrosión y extiende la vida útil de la estructura en ambientes exteriores hostiles (por ejemplo, exposición al viento, la lluvia, la humedad y los contaminantes industriales). Para garantizar que el revestimiento galvanizado cumpla con los estándares de calidad y funcione según lo previsto, se llevan a cabo una serie de procedimientos de prueba rigurosos. A continuación se muestra una descripción detallada de las pruebas de galvanización para torres de acero angulares:

1. Objetivos principales de las pruebas de galvanización

Los objetivos principales de las pruebas son verificar:

Espesor de revestimiento adecuado (para garantizar una protección contra la corrosión a largo plazo).

Uniformidad y adherencia del recubrimiento de zinc (para evitar descamación o descamación).

Ausencia de defectos (p. ej., grietas, picaduras, zonas descubiertas o acumulación excesiva de zinc).

Resistencia a la corrosión (para confirmar que el recubrimiento puede resistir la degradación ambiental).

2. Métodos de prueba clave para torres de acero angulares galvanizadas

Las pruebas generalmente se realizan en dos etapas: después de la galvanización en fábrica (en componentes individuales como patas, miembros de conexión o peldaños de escalera) y después de la instalación (verificaciones al azar en la torre ensamblada). Los métodos más comunes incluyen:

A. Medición del espesor del recubrimiento

El espesor del recubrimiento de zinc afecta directamente la resistencia a la corrosión: una capa demasiado delgada fallará prematuramente, mientras que el exceso de espesor puede causar fragilidad o mal ajuste de los componentes.

Estándares de prueba: Cumple con estándares internacionales como ASTM A123 (para galvanizado en caliente de acero estructural) o ISO 1461 (para recubrimientos galvanizados en caliente en artículos de hierro y acero).

Herramientas de prueba:

Medidor de espesor magnético: El método no destructivo más utilizado. Mide la distancia entre una sonda magnética y el sustrato de acero, calculando el espesor del recubrimiento. Las mediciones se toman en múltiples puntos (p. ej., de 3 a 5 puntos por metro cuadrado) en cada componente, centrándose en áreas de alta tensión (p. ej., juntas de patas, orificios para pernos) y regiones difíciles de recubrir.

Micrómetro (destructivo): para la verificación, se puede cortar una pequeña sección del componente y el espesor del recubrimiento se mide directamente con un micrómetro (se usa solo para pruebas de muestras, no para piezas terminadas).

Criterios de aceptación: El espesor mínimo típico oscila entre 85 y 120 μm (micrómetros) para componentes de acero estructural, dependiendo del espesor y la aplicación del acero (por ejemplo, las torres en áreas costeras o industriales pueden requerir recubrimientos más gruesos).

B. Prueba de adherencia (fuerza de unión)

Una fuerte unión entre el recubrimiento de zinc y el sustrato de acero evita que se pele durante el transporte, la instalación o la exposición a tensiones mecánicas (por ejemplo, vibraciones inducidas por el viento).

Prueba de flexión: una muestra de acero galvanizado (por ejemplo, una sección de acero angular) se dobla 180° alrededor de un mandril (con un diámetro que coincide con el espesor del acero). Después de doblarse, el recubrimiento se inspecciona en busca de grietas, descamación o separación del acero. No se acepta ningún desprendimiento visible.

Prueba del martillo: se golpea firmemente un martillo pesado (normalmente de 0,5 a 1 kg) contra el revestimiento en múltiples puntos. El recubrimiento no debe astillarse, pelarse ni levantarse; solo se permiten pequeñas hendiduras (sin exponer el sustrato de acero).

Prueba del cuchillo: Se utiliza un cuchillo afilado y sin sierra para hacer un corte cruzado (patrón de cuadrícula) en el recubrimiento. Se aplica cinta adhesiva sobre el corte y se retira rápidamente; Se permite una eliminación mínima del recubrimiento (si corresponde).

C. Inspección visual y de defectos superficiales

La inspección visual identifica defectos obvios que comprometen la integridad del recubrimiento.

Procedimiento: Inspeccione cada componente galvanizado (y la torre ensamblada) a simple vista o con una lupa (aumento de 10x) para detectar:

Puntos desnudos (acero expuesto), hoyos o poros.

Grietas, ampollas o acumulación desigual de zinc (por ejemplo, "goteo" o "goteo" debido a una galvanización inadecuada).

Contaminación (p. ej., capas de aceite, suciedad u óxido debajo del revestimiento).

Criterios de aceptación: No debe quedar visible ningún acero desnudo; Las irregularidades menores en la superficie (por ejemplo, pequeños nódulos de zinc) son aceptables si no afectan el ajuste de los componentes o el desempeño estructural.

D. Pruebas de resistencia a la corrosión

Esto verifica la capacidad del recubrimiento para resistir la oxidación y la degradación con el tiempo.

Prueba de niebla salina: una prueba común de corrosión acelerada (según ASTM B117 o ISO 9227). Las muestras galvanizadas se colocan en una cámara donde se rocía una niebla continua de cloruro de sodio al 5% (agua salada) a temperatura controlada (35°C). Las muestras se inspeccionan periódicamente (por ejemplo, después de 24, 48, 100 o 500 horas) para detectar signos de óxido rojo (corrosión del acero) o óxido blanco (oxidación del zinc).

Aceptación: Para torres estructurales, el recubrimiento debe resistir el óxido rojo durante un mínimo de 100 a 500 horas (dependiendo del entorno de aplicación). El óxido blanco (una capa temporal de óxido de zinc) es normal y no indica falla, pero no debe extenderse excesivamente.

Prueba de exposición en campo: Las pruebas a largo plazo implican instalar componentes de muestra en el entorno previsto para la torre (por ejemplo, áreas costeras, desérticas o industriales) y monitorear la corrosión durante meses o años. Esto valida el rendimiento en el mundo real.

E. Análisis de composición química (opcional)

Para garantizar que el recubrimiento de zinc cumpla con los estándares de pureza, se pueden realizar análisis químicos en el baño de galvanización o en las muestras de recubrimiento.

Método de prueba: Espectroscopía de absorción atómica (AAS) o fluorescencia de rayos X (XRF) para medir el contenido de zinc (normalmente ≥98 % de zinc puro para galvanizado en caliente) y detectar impurezas (p. ej., plomo, hierro) que podrían reducir la calidad del recubrimiento.

3. Estándares de prueba y cumplimiento

Las pruebas de galvanización para torres de acero angulares deben cumplir con estándares específicos de la industria para garantizar consistencia y confiabilidad:

Normas ASTM: ASTM A123 (galvanizado en caliente), ASTM B117 (prueba de niebla salina), ASTM A817 (acero galvanizado para torres de transmisión).

Normas ISO: ISO 1461 (recubrimientos galvanizados), ISO 9227 (prueba de niebla salina).

Estándares locales/específicos de la industria: Para torres de telecomunicaciones o transmisión de energía, los organismos reguladores (por ejemplo, IEEE para infraestructura eléctrica, ITU para torres de telecomunicaciones) o las especificaciones del proyecto pueden establecer requisitos adicionales.

4. Pruebas posteriores a la instalación

Después de ensamblar e instalar la torre, se realizan inspecciones al azar para confirmar que el revestimiento galvanizado no sufrió daños durante el transporte, el levantamiento o el ensamblaje:

Vuelva a medir el espesor del revestimiento en juntas críticas (p. ej., conexiones entre patas y cimientos, accesorios de escaleras).

Inspeccione si hay rayones, abolladuras o abrasiones que puedan haber expuesto el sustrato de acero (retoque con pintura rica en zinc si el daño es menor).

Verifique que los orificios para pernos y los puntos de conexión (áreas de alto desgaste) conserven el espesor de recubrimiento adecuado.

Resumen

Las pruebas de galvanización para torres angulares de acero son un proceso integral centrado en el espesor, la adhesión, la calidad de la superficie y la resistencia a la corrosión. Al adherirse a estándares estrictos y realizar pruebas tanto en fábrica como en el sitio, se garantiza la integridad del recubrimiento de zinc, lo que permite que la torre resista condiciones ambientales adversas y brinde confiabilidad a largo plazo en telecomunicaciones, transmisión de energía y otras aplicaciones de infraestructura.

¡¡¡Haga clic aquí para obtener más información !!!!!!

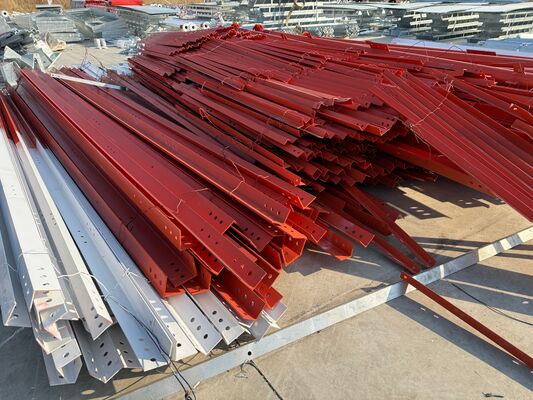

Embalaje y envío

​

Clientes de cooperación

​​

Certificaciones

​

¡¡¡Haga clic aquí para obtener más información !!!!!!

Tipos de productos personalizados y ventajas

Torre autoportante 
La torre autoportante suele ser una torre de 3 o 4 patas y su material es tubo de acero o acero en ángulo. En cuanto a la conexión, la torre tubular está conectada mediante brida y la torre de acero en ángulo está conectada mediante tuercas y pernos.
Características:
1.Pequeño coeficiente de carga de viento, fuerte resistencia al viento.
2.Ahorre recursos terrestres, ubicación conveniente.
Transporte e instalación convenientes.

Torre de tubo de acero
La torre de tubos se refiere a una estructura de acero autoportante de gran altura con una columna de torre hecha de tubos de acero y una sección del cuerpo de la torre en forma triangular. Sus características principales son que la columna de la torre de tres tubos está hecha de tubos de acero y la sección del cuerpo de la torre tiene forma triangular, que es una estructura de acero de gran altura diferente del acero en ángulo.

Torre Monopolo

La torre monopolar es un tipo de uso común, con una apariencia hermosa, que cubre un área pequeña de 9 a 18 metros cuadrados, es rentable y es adoptada por la mayoría de las construcciones. El cuerpo de la torre adopta una sección más razonable, que se conecta mediante un perno de alta resistencia o una superposición (conexión deslizante). Tiene las características de fácil instalación y puede adaptarse a una variedad de sitios de campo complicados.

Torre arriostrada 
La torre arriostrada tiene una apariencia novedosa y su característica más importante se fortalece mediante el uso de alambres de acero. La torre arriostrada es un tipo común de torre de comunicación que es económica y práctica. Es más ligero y económico que los demás. Es muy adecuado para zonas geográficas amplias.

Torre de guardia
La torre de vigilancia es un edificio multifuncional que se utiliza principalmente para observar el entorno circundante y desempeña un papel importante en múltiples campos. Su diseño enfatiza la armonía y la unidad con el entorno natural, y el estilo arquitectónico suele estar coordinado con el entorno circundante. Las torres de observación suelen estar compuestas por cuerpos de torre, plataformas, torres y escaleras, con estructuras compactas y duraderas.

Torre del árbol camuflada
La Torre del Árbol Camuflada es también una especie de árbol cartificial de la Torre del Árbol Biónica, con una base como una real, además del diseño meticuloso, cuando se coloca entre los árboles reales en el área turística, parque y plaza, será parte de la naturaleza.
Características:
1. Estructura exquisita y apariencia preciosa.
2. Fuerte estabilidad estructural y larga vida útil.
3. Cobertura de área pequeña y gran efecto económico.

Nuestros Servicios

JIAYAO CO., LTD. es un fabricante profesional de torres de telecomunicaciones y está aprobado por ISO9001. Estamos comprometidos a brindar a los clientes las soluciones más optimizadas y la mejor torre de comunicación. Muchos productos se han exportado a EE. UU., Europa y otros 55 países diferentes.
Nos especializamos en el diseño y fabricación de torres de acero en ángulo, torres de tubos de acero, torres monopolo, torres de pino, torres arriostradas y torres de vigilancia. Nuestros departamentos incluyen departamentos de diseño, I+D, inspección, laboratorio, control de calidad, galvanización y torres de acero. Nuestras materias primas provienen de famosas acerías de China: HBIS Group, Baowu Steel Group, Shougang Group.
​

Si lo necesitas, ¡te recibiremos las 24 horas del día!
