Monopole Tower telecom con diseño de eje sólido y opciones de tratamiento de superficie, incluida la galvanización y pintura en caliente

JIAYAO CO.,LTD

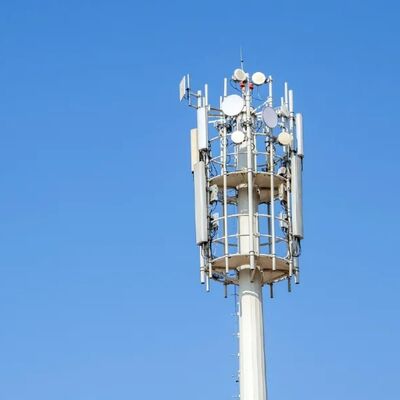

Una torre de telecomunicaciones monopolo (a menudo llamada monopolo de telecomunicaciones) es una estructura autoportante de un solo eje, diseñada para áreas urbanas y densamente pobladas, definida por su forma cilíndrica o poligonal compacta. A diferencia de las torres de celosía de armadura abierta, esta torre presenta un solo eje sólido/semisólido, lo que la hace visualmente discreta e ideal para lugares con restricciones de espacio y sensibles a la estética.

Descripción del producto

1. Detalles clave:
Lugar de origen: Hebei, China (continental); Nombre de la marca: Jaoyao o OEM; Número de modelo: Torre de telecomunicaciones

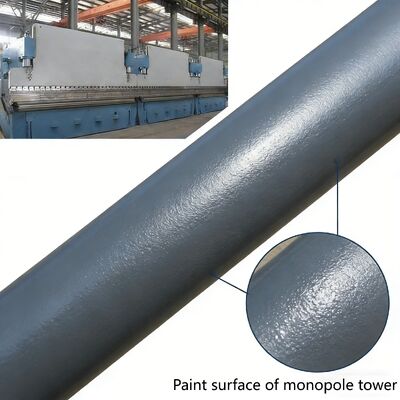

Tratamiento superficial: Galvanizado en caliente o pintado.
2. Empaque y entrega:
Detalles del empaque: La torre de telecomunicaciones se agrupará con flejes galvanizados según los requisitos del cliente.
Entrega: Enviado en 20 días después del pago desde el puerto de Tianjin
Miembros de la torre: Una torre de acero se separa en varios paquetes.
Pernos: El material de embalaje es una bolsa de nailon resistente o un tambor de acero.

Características estructurales y de diseño principales

• Forma de eje único: Típicamente ejes cilíndricos (o poligonales soldados) de acero laminado, con diámetros que van de 0.5 a 2 m (escalados según la altura de la torre).

• Rango de altura: 10-60 m (personalizable para microestaciones 5G o centros de comunicación urbanos).

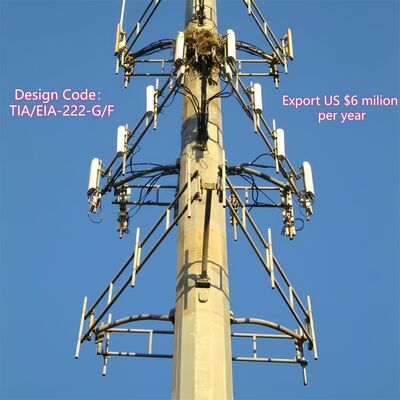

• Componentes integrados: Escaleras de escalada internas incorporadas (con sistemas anticaídas), soportes de antena externos y camuflaje opcional (por ejemplo, envoltorios de vallas publicitarias).

• Diseño cónico: Ligeramente más estrecho en la parte superior para optimizar la resistencia a la carga del viento (adecuado para condiciones de viento urbanas de hasta 180 km/h).

⇔¿Cuál es el cuerpo principal de una torre monopolo?

El cuerpo principal de una torre monopolo es un eje sólido/semisólido único y autoportante que forma la estructura central de soporte de carga de la torre, adaptada para uso urbano. Típicamente se fabrica con placas de acero laminado de alta resistencia (Q345B/ASTM A500 Grado B) y presenta una forma cilíndrica o poligonal soldada (diámetros de 0.5 a 2 m, escalados según la altura de la torre) con un diseño cónico (ligeramente más estrecho en la parte superior) para optimizar la resistencia a la carga del viento (hasta 180 km/h). Su altura varía de 10 m a 60 m (personalizable para microestaciones 5G o centros de comunicación urbanos), y sirve como marco fundamental para integrar todos los componentes auxiliares de la torre monopolo.

⇔¿Qué son la brida inferior, la escalera y la plataforma de una torre monopolo?

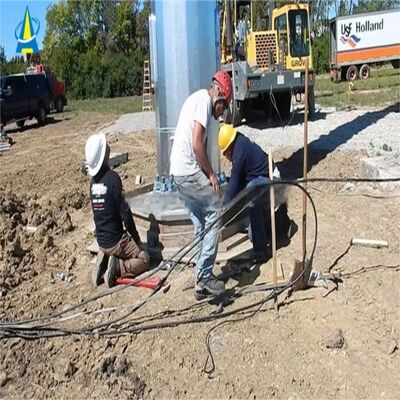

1. Brida inferior: Es un componente de acero de alta resistencia soldado a la base del eje principal del monopolo, que actúa como la conexión crítica entre el cuerpo de la torre y la cimentación de hormigón. Fabricada con acero de alta resistencia (que coincide con el cuerpo principal) y tratada con procesos anticorrosión, se alinea con los pernos de anclaje de la cimentación para asegurar la torre verticalmente y transferir toda la carga estructural y de equipos al suelo, garantizando la estabilidad general de la torre.

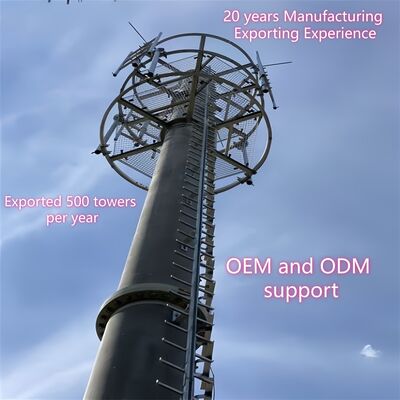

2. Escalera: Es una escalera de escalada interna incorporada integrada en el eje principal del monopolo, construida con acero galvanizado resistente a la corrosión y equipada con un sistema profesional anticaídas. Exclusivamente para personal de mantenimiento certificado, proporciona una ruta de acceso vertical segura para la inspección de la torre, la instalación y reparación de equipos, y su integridad es un foco clave del mantenimiento regular de la torre.

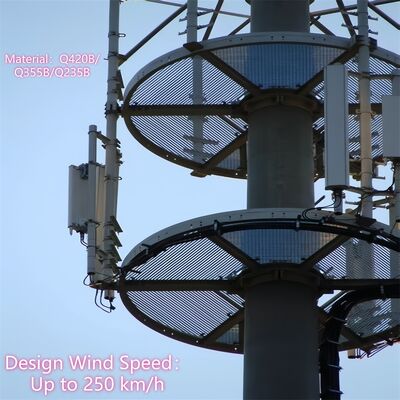

3. Plataforma: La torre monopolo está equipada con plataformas de acero compactas e integradas (personalizadas según las necesidades del proyecto) montadas en el eje principal a alturas designadas. Fabricadas con acero galvanizado para mayor durabilidad, estas plataformas sirven como espacios de trabajo estables para instalar, mantener e inspeccionar equipos de telecomunicaciones (por ejemplo, antenas 5G, dispositivos de microondas) y equipos de vigilancia. Diseñadas para adaptarse a la huella ultracompacta del monopolo, maximizan la conveniencia operativa sin comprometer el diseño urbano elegante y discreto de la torre.

⇔¿Cuál es el cuerpo principal de una torre monopolo después del galvanizado en caliente?

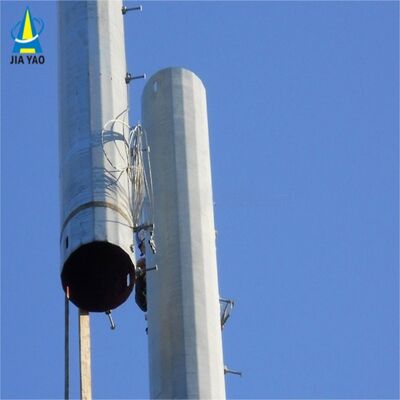

Después del galvanizado en caliente, el cuerpo principal de la torre monopolo sigue siendo el eje de acero cilíndrico/poligonal único (fabricado con placas de acero laminado de alta resistencia Q345B/ASTM A500 Grado B) con un diseño cónico, y su forma estructural, dimensiones y rendimiento de carga se conservan por completo. El cambio clave es que toda su superficie de acero está cubierta con un recubrimiento de zinc uniforme y denso en cumplimiento con la norma ASTM A123. Esta capa galvanizada forma una barrera anticorrosión que protege eficazmente el sustrato de acero de los contaminantes urbanos, la humedad y la erosión ambiental exterior, extendiendo la vida útil del cuerpo principal a más de 25 años. El cuerpo principal galvanizado también mantiene la rigidez estructural del eje de acero original, y todas las juntas soldadas (cumpliendo con AWS D1.1) se galvanizan por igual para garantizar un rendimiento anticorrosión constante y la integridad estructural general del cuerpo de la torre.
