Mástil de comunicación compacto para exteriores de 10 16 22M, monopolo tubular galvanizado, que ahorra espacio, 5G 4G Microondas
JIAYAO CO.,LTD
Descripción del producto
1. Detalles clave:
Lugar de origen: Hebei, China (continental); Nombre de la marca: Jaoyao u OEM; Número de modelo: Torre de telecomunicaciones
Tratamiento superficial: Galvanizado en caliente o pintado.
2. Empaque y entrega:
Detalles del embalaje: La torre de telecomunicaciones se agrupará con flejes galvanizados según los requisitos del cliente.
Entrega: Enviado en 20 días después del pago desde el puerto de Tianjin
Miembros de la torre: Una torre de acero se separa en varios paquetes.
Pernos: El material de embalaje es una bolsa de nailon resistente o un tambor de acero.
3. Datos técnicos
| Diseño |
| 1. Código de diseño |
ANSI/TIA-222-G/H/F, EN 1991-1-4 y EN 1993-3-1 |

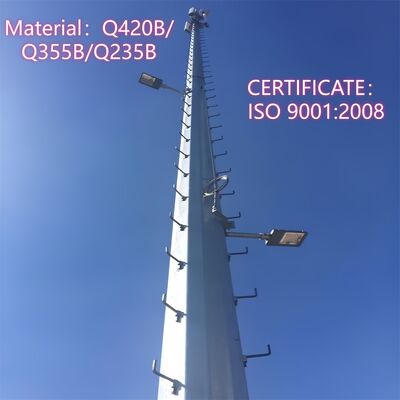

| Acero estructural |
| 2. Grado |
Acero dulce |
Acero de alta resistencia |
| GB/T 700:Q235B, Q235C,Q235D |
GB/T1591:Q355B, Q355C,Q355D |
| ASTM A36 |
ASTM A572 Gr50 |
| EN10025: S235JR, S235J0,S235J2 |
EN10025: S355JR, S355J0,S355J2 |
| 3. Velocidad de diseño del viento |
Hasta 250 km/h |
| 4. Deflexión admisible |
0.5 ~1.0 grados a velocidad operativa |
| 5. Resistencia a la tracción (Mpa) |
360~510 |
470~630 |
| 6. Límite elástico (t≤16mm) (Mpa) |
355 |
235 |
| 7. Alargamiento (%) |
20 |
24 |
| 8. Resistencia al impacto KV (J) |
27(20°C)---Q235B(S235JR) |
27(20°C)---Q345B(S355JR) |
| 27(0°C)---Q235C(S235J0) |
27(0°C)---Q345C(S355J0) |
| 27(-20°C)---Q235D(S235J2) |
27(-20°C)---Q345D(S355J2) |
| Pernos y tuercas |
| 9. Grado |
Grado 4.8, 6.8, 8.8 |
| 10. Normas para propiedades mecánicas |
| 10.1 Pernos |
ISO 898-1 |
| 10.2 Tuercas |
ISO 898-2 |
| 10.3 Arandelas |
ISO 6507-1 |
| 11. Normas para dimensiones |
| 11.1 Pernos |
DIN7990, DIN931, DIN933 |
| 11.2 Tuercas |
ISO4032, ISO4034 |
| 11.3 Arandelas |
DIN7989, DIN127B, ISO7091 |
| Soldadura |
| 12. Método |
Soldadura por arco con protección de CO2 y soldadura por arco sumergido (SAW) |

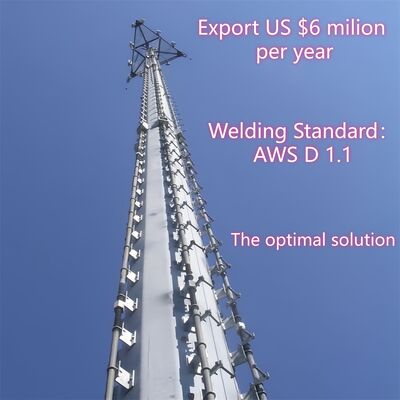

| 13. Norma |
AWS D1.1 |
| Marcado |
| 14. Método de marcado de los miembros |
Estampado hidráulico |
| Galvanización |
| 15. Norma de galvanización de perfiles de acero |
ISO 1461 o ASTM A123 |
| 16. Norma de galvanización de pernos y tuercas |
ISO 1461 o ASTM A153 |
| Prueba |
| 17. Prueba de fábrica |
Prueba de tracción, análisis de elementos, prueba de Sharpy (prueba de impacto), doblado en frío,
Prueba de Preece, prueba de martillo |
| Capacidad |
| 18. Capacidad máxima de producción |
50.000 TONELADAS por año |

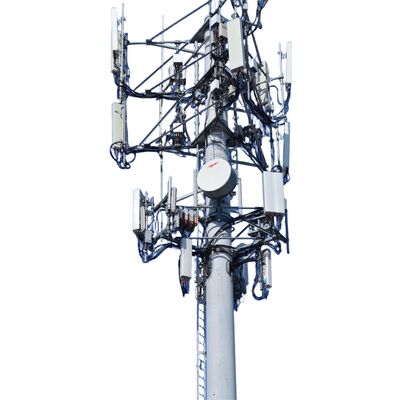

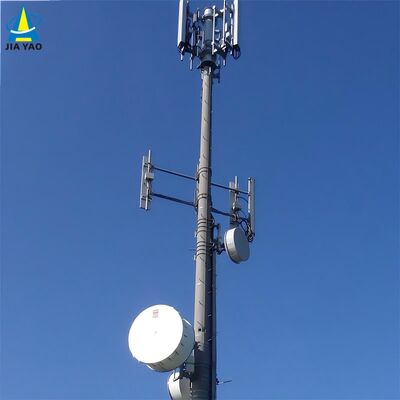

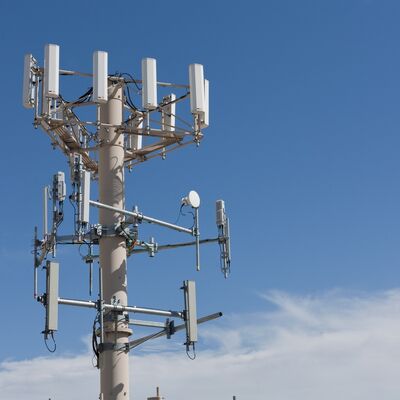

⇔¿Cuál es el cuerpo principal de la torre monopolo?
El cuerpo principal de una torre monopolo es un único eje sólido/semisólido autoportante que forma la estructura central de soporte de carga de la torre, adaptado para uso urbano. Típicamente se fabrica a partir de placas de acero laminado de alta resistencia (Q345B/ASTM A500 Grado B) y presenta una forma cilíndrica o poligonal soldada (diámetros de 0,5 a 2 m, escalados por la altura de la torre) con un diseño cónico (ligeramente más estrecho en la parte superior) para optimizar la resistencia a la carga del viento (hasta 180 km/h). Su altura varía de 10 m a 60 m (personalizable para microestaciones 5G o centros de comunicación urbanos), y sirve como marco fundamental para integrar todos los componentes auxiliares de la torre monopolo.
⇔¿Qué son la brida inferior, la escalera y la plataforma de la torre monopolo?
1. Brida inferior: Es un componente de acero de alta resistencia soldado a la base del eje principal del monopolo, que actúa como la conexión crítica entre el cuerpo de la torre y la cimentación de hormigón. Fabricada con acero de alta resistencia (que coincide con el cuerpo principal) y tratada con procesos anticorrosión, se alinea con los pernos de anclaje de la cimentación para asegurar la torre verticalmente y transferir todas las cargas estructurales y de equipo al suelo, garantizando la estabilidad general de la torre.

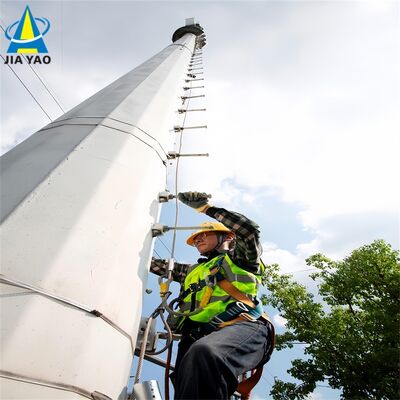

2. Escalera: Es una escalera de acceso interno integrada en el eje principal del monopolo, construida con acero galvanizado resistente a la corrosión y equipada con un sistema profesional anticaídas. Exclusivamente para personal de mantenimiento certificado, proporciona una vía de acceso vertical segura para la inspección de la torre, la instalación y reparación de equipos, y su integridad es un foco clave del mantenimiento regular de la torre.
3. Plataforma: La torre monopolo está equipada con plataformas de acero compactas e integradas (personalizadas según las necesidades del proyecto) montadas en el eje principal a alturas designadas. Fabricadas con acero galvanizado para mayor durabilidad, estas plataformas sirven como espacios de trabajo estables para instalar, mantener e inspeccionar equipos de telecomunicaciones (por ejemplo, antenas 5G, dispositivos de microondas) y equipos de vigilancia. Diseñadas para adaptarse a la huella ultracompacta del monopolo, maximizan la comodidad operativa sin comprometer el diseño urbano elegante y discreto de la torre.

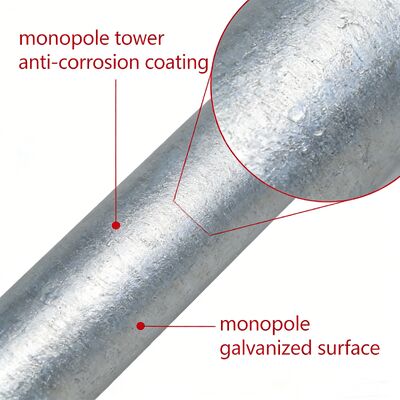

⇔¿Cuál es el cuerpo principal de la torre monopolo después del galvanizado en caliente?
Después del galvanizado en caliente, el cuerpo principal de la torre monopolo sigue siendo el eje de acero cilíndrico/poligonal central (fabricado con placas de acero laminado de alta resistencia Q345B/ASTM A500 Grado B) con un diseño cónico, y su forma estructural, dimensiones y rendimiento de soporte de carga se conservan por completo. El cambio clave es que toda su superficie de acero está cubierta con un recubrimiento de zinc uniforme y denso, de acuerdo con la norma ASTM A123. Esta capa galvanizada forma una barrera resistente a la corrosión que protege eficazmente el sustrato de acero de los contaminantes urbanos, la humedad y la erosión ambiental exterior, extendiendo la vida útil del cuerpo principal a más de 25 años. El cuerpo principal galvanizado también mantiene la rigidez estructural del eje de acero original, y todas las juntas soldadas (cumpliendo con AWS D1.1) se galvanizan por igual para garantizar un rendimiento anticorrosión constante y la integridad estructural general del cuerpo de la torre.
