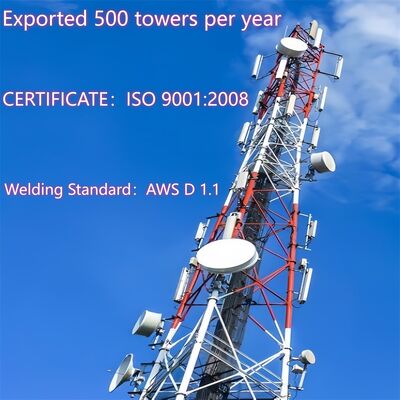

Mástil galvanizado de torre de acero tubular de 3 patas de larga duración para telecomunicaciones diseñado para aplicaciones de red de microondas al aire libre 5G 4G

Nos especializamos en el diseño y fabricación de torres de acero personalizadas para aplicaciones de telecomunicaciones, monitoreo, observación y seguridad.A continuación se muestra la información detallada del producto:

1. Detalles clave:
Lugar de origen: Hebei, China (continental); Nombre de marca: Jaoyao u OEM; Número de modelo: Torre de telecomunicaciones
Tratamiento superficial: Galvanizado en caliente o pintado.
2.Embalaje y entrega:
Detalles de empaquetado: La torre de telecomunicaciones se unirá con flejes galvanizados según los requisitos del cliente.
Entregar: enviado en 20 días después del pago desde el puerto de Tianjin
Miembros de la torre: una torre de acero está separada en varios haces.
Pernos: El material de embalaje es una bolsa de nailon resistente o un tambor de acero.
3. Datos técnicos

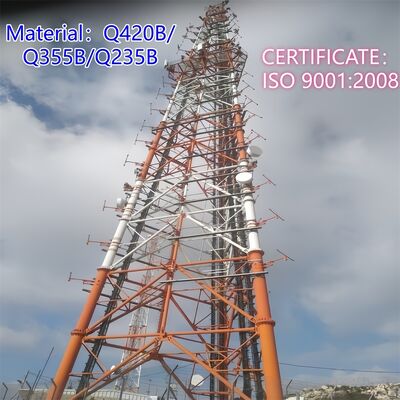

¿Cuál es la estructura de celosía de una torre tubular de acero de 3 patas?

La estructura de celosía de una torre tubular de acero de 3 patas es un marco similar a una armadura que conecta las tres patas tubulares verticales de la torre. Compuestos por tubos de acero huecos más pequeños (consistentes con el material principal de las patas, por ejemplo, tubos de acero sin costura/soldados), estos miembros de celosía forman conexiones horizontales y diagonales entrecruzadas entre las tres patas, creando un patrón triangular en forma de red en toda la altura de la torre. Esta estructura funciona en conjunto con el diseño cónico de la torre (más ancha en la base, más estrecha en la parte superior) para distribuir cargas verticales (peso de la torre, peso del equipo) y fuerzas laterales (viento, actividad sísmica) de manera uniforme entre las tres patas. La celosía tubular no solo mejora la rigidez y la estabilidad estructural, sino que también optimiza el rendimiento aerodinámico, reduciendo la resistencia del viento en un 30% en comparación con las estructuras de celosía de acero angulares tradicionales, lo que hace que la torre sea altamente adaptable a entornos hostiles o ventosos. Además, el uso de miembros tubulares garantiza que la estructura sea liviana y al mismo tiempo mantenga una alta capacidad de carga.

¿Cómo montar el plato MW en la torre tubular de acero de 3 patas?

El montaje de una antena parabólica de microondas (MW) en una torre tubular de acero de 3 patas sigue un proceso seguro y estandarizado alineado con el diseño estructural de la torre y los estándares de la industria:

1. Verificación previa a la instalación: Confirme la capacidad de carga de la torre (según los estándares TIA-222-G y GB 50017) para garantizar que pueda soportar la antena parabólica MW, los accesorios de montaje y las cargas asociadas. Inspeccione los soportes de antena preinstalados de la torre (accesorios integrados) para verificar su integridad estructural.
2. Preparación del bracket: Utilice los soportes de antena exclusivos de la torre (o soportes fabricados a medida compatibles con la celosía tubular) y asegúrelos a las patas principales de la torre o a las armaduras de la celosía utilizando pernos de alta resistencia Grado 8.8 (ISO 898). Asegúrese de que los soportes estén alineados con la ruta de comunicación punto a punto prevista y apretados al par especificado.
3. Elevación y posicionamiento de platos: Emplee grúas o equipos de elevación especializados para elevar la antena parabólica a la altura objetivo (normalmente cerca de las secciones superiores de la torre o en una plataforma de mantenimiento). Ajuste el acimut y la elevación del plato para alinearlo con el punto final de recepción/transmisión, utilizando herramientas de alineación láser para mayor precisión.
4. Cierre seguro: Fije la antena parabólica MW a los soportes montados utilizando hardware compatible, asegurando una conexión firme y sin oscilaciones. Vuelva a verificar el torque de los pernos con herramientas calibradas para cumplir con los estándares de soldadura y fijación AWS D1.1.
5. Enrutamiento de cables: Enrute los cables de señal y alimentación de la antena parabólica a través de los sistemas de gestión de cables integrados de la torre (o a lo largo de caminos protegidos en la estructura de celosía) para evitar la exposición a daños ambientales. Asegúrese de que los cables estén adecuadamente aislados e impermeabilizados en los puntos de conexión.
6. Inspección final: Realice una verificación visual del plato, los soportes y las conexiones para confirmar la estabilidad. Pruebe la transmisión de la señal para verificar la alineación y la funcionalidad. Cumpla con los protocolos de seguridad (p. ej., protección contra caídas para trabajadores) durante toda la instalación.

¿Estructura principal de una torre tubular de acero de 3 patas?

La estructura principal de una torre tubular de acero de 3 patas es un sistema autoportante de marco triangular diseñado para brindar estabilidad, capacidad de carga y eficiencia aerodinámica, que consta de tres componentes principales:

• Tres patas tubulares verticales: Los elementos portantes primarios, fabricados con tubos de acero sin costura o soldados (cumpliendo con las normas Q345B/ASTM A500). Dispuestas en una configuración triangular, estas patas transfieren el peso total de la torre (incluidos los equipos y las cargas ambientales) a los cimientos.
• Armazones de celosía tubulares: Tubos de acero huecos más pequeños que conectan las tres patas principales de forma horizontal y diagonal. Este sistema de armadura entrecruzada distribuye las cargas de manera uniforme, mejora la rigidez estructural y reduce la resistencia al viento, formando el patrón de celosía característico de la torre.

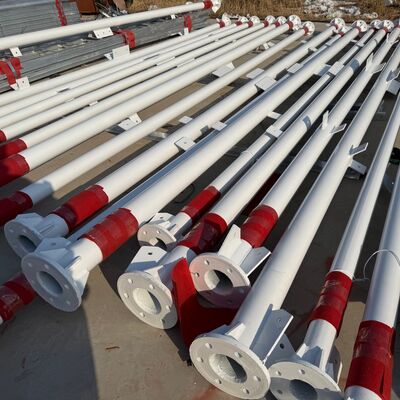

• Conexiones de bridas y marcos cónicos: La torre se estrecha gradualmente desde la base hasta la cima (base más ancha, cima más estrecha) para optimizar la resistencia contra fuertes vientos (hasta 200 km/h) y terremotos. Los segmentos de la torre se unen mediante bridas atornilladas de alta resistencia, lo que garantiza un montaje seguro y reduce los riesgos de mantenimiento.

Estos componentes forman la columna vertebral estructural, con accesorios integrados (por ejemplo, plataformas, escaleras) que agregan soporte funcional sin comprometer la integridad de la estructura principal.

Plataforma, escalera

A. Plataforma

• Objetivo: Sirve como un espacio de trabajo elevado y estable para instalar, mantener o inspeccionar antenas, sensores u otros equipos de MW. También proporciona un punto de descanso seguro para los trabajadores durante el acceso a la torre.
• Características de diseño: Fabricado en acero galvanizado (según ASTM A123 para resistencia a la corrosión) e integrado en la estructura de celosía a alturas específicas. Equipado con barandillas de seguridad para evitar caídas y superficies antideslizantes para la estabilidad del trabajador. Diseñado para soportar el peso de los trabajadores, herramientas y equipos, alineándose con la capacidad de carga general de la torre. Puede incluir trampillas de acceso para facilitar el movimiento entre las secciones de la torre.
• Ventaja clave: Ubicado estratégicamente cerca de los puntos de montaje de equipos para agilizar las tareas de mantenimiento y mejorar la eficiencia operativa.

Vejiga

• Objetivo: Un sistema de acceso de seguridad dedicado que permite a los trabajadores subir a la torre para llegar a plataformas, equipos o secciones superiores para instalación, inspección o reparaciones.
• Características de diseño: Construido con acero galvanizado para mayor durabilidad y resistencia a la corrosión, con peldaños espaciados uniformemente (según los estándares de seguridad de la industria) para escalar cómodamente. Equipado con mecanismos anticaída (p. ej., guías de cables para arneses de seguridad) para minimizar los riesgos de caída, de acuerdo con la especificación de diseño de "escalera anticaída" de la torre. Se fija verticalmente a las patas principales o a las vigas de celosía, lo que garantiza un camino seguro y estable.
• Cumplimiento: Diseñado de acuerdo con las normas de seguridad y estándares de diseño de torres (p. ej., TIA-222-G, GB 50017), priorizando la protección de los trabajadores durante el acceso vertical.

Juntas, la plataforma y la escalera mejoran la usabilidad de la torre al permitir un acceso seguro y eficiente a equipos de gran altitud, respaldando la operación y el mantenimiento continuos y al mismo tiempo cumpliendo con los requisitos de seguridad y durabilidad de la industria.

¡Haga clic aquí para obtener más información!

Visitas de clientes

Montaje,Pruebas de torres de acero galvanizado

Certificaciones

¡Haga clic aquí para obtener más información!

Tipos de productos personalizados y ventajas

Torre autoportante 
La torre autoportante suele ser de 3 o 4 patas y su material es tubo de acero o acero en ángulo. En cuanto a la conexión, la torre tubular está conectada mediante brida y la torre de acero en ángulo está conectada mediante tuercas y pernos.
Características:
1.Pequeño coeficiente de carga de viento, fuerte resistencia al viento.
2.Ahorre recursos terrestres, ubicación conveniente.
Transporte e instalación convenientes.

Torre de tubo de acero
La torre de tubos se refiere a una estructura de acero autoportante de gran altura con una columna de torre hecha de tubos de acero y una sección del cuerpo de la torre en forma triangular. Sus características principales son que la columna de la torre de tres tubos está hecha de tubos de acero y la sección del cuerpo de la torre tiene forma triangular, que es una estructura de acero de gran altura diferente del acero en ángulo.

Torre Monopolo 
La torre de un solo tubo, también llamada torre monopolo, es un tipo de uso común, con una apariencia hermosa, que cubre un área pequeña de 9 a 18 metros cuadrados, es rentable y es adoptada por la mayoría de las construcciones. El cuerpo de la torre adopta una sección más razonable, que está conectada mediante un perno de alta resistencia. Tiene las características de fácil instalación y puede adaptarse a una variedad de sitios de campo complicados.

Torre arriostrada 
La torre arriostrada tiene una apariencia novedosa y su característica más importante se fortalece mediante el uso de alambres de acero. La torre arriostrada es un tipo común de torre de comunicación que es económica y práctica. Es más ligero y económico que los demás. Es muy adecuado para zonas geográficas amplias.

Torre de guardia
La torre de vigilancia es un edificio multifuncional que se utiliza principalmente para observar el entorno circundante y desempeña un papel importante en múltiples campos. Su diseño enfatiza la armonía y la unidad con el entorno natural, y el estilo arquitectónico suele estar coordinado con el entorno circundante. Las torres de observación suelen estar compuestas por cuerpos de torre, plataformas, torres y escaleras, con estructuras compactas y duraderas.

Torre del árbol camuflada
La Torre del Árbol Camuflada es también una especie de árbol cartificial de la Torre del Árbol Biónica, con una base como una real, además del diseño meticuloso, cuando se coloca entre los árboles reales en el área turística, parque y plaza, será parte de la naturaleza.
Características:
1. Estructura exquisita y apariencia preciosa.
2. Fuerte estabilidad estructural y larga vida útil.
3. Cobertura de área pequeña y gran efecto económico.

Nuestros Servicios

JIAYAO CO., LTD. es un fabricante profesional de torres de telecomunicaciones y está aprobado por ISO9001. Estamos comprometidos a brindar a los clientes las soluciones más optimizadas y la mejor torre de comunicación. Muchos productos se han exportado a EE. UU., Europa y otros 55 países diferentes.
Nos especializamos en el diseño y fabricación de torres de acero en ángulo, torres de tubos de acero, torres monopolo, torres de pino, torres arriostradas y torres de vigilancia. Nuestros departamentos incluyen departamentos de diseño, I+D, inspección, laboratorio, control de calidad, galvanización y torres de acero. Nuestras materias primas provienen de famosas acerías de China: HBIS Group, Baowu Steel Group, Shougang Group.
​
