Torre monopolar de diseño modular de 26M para cobertura urbana densa de 5G
JIAYAO CO.,LTD
Descripción del Producto
1. Detalles clave:
Lugar de origen: Hebei, China (continental); Nombre de marca: Jaoyao u OEM; Número de modelo: Torre de telecomunicaciones
Tratamiento superficial: Galvanizado en caliente o pintado.
2.Embalaje y entrega:
Detalles de empaquetado: La torre de telecomunicaciones se unirá con flejes galvanizados según los requisitos del cliente.
Entregar: enviado en 20 días después del pago desde el puerto de Tianjin
Miembros de la torre: una torre de acero está separada en varios haces.
Pernos: El material de embalaje es una bolsa de nailon resistente o un tambor de acero.
3. Datos técnicos
| Diseño |
| 1. Código de diseño |
ANSI/TIA-222-G/H/F, EN 1991-1-4 y EN 1993-3-1 |
| Estructura de acero |
| 2. Grado |
Acero dulce |
Acero de alta resistencia |
| GB/T700:Q235B, Q235C,Q235D |
GB/T1591:Q355B, Q355C,Q355D |
| ASTM A36 |
ASTM A572 Gr50 |
| EN10025: S235JR, S235J0,S235J2 |
EN10025: S355JR, S355J0, S355J2 |

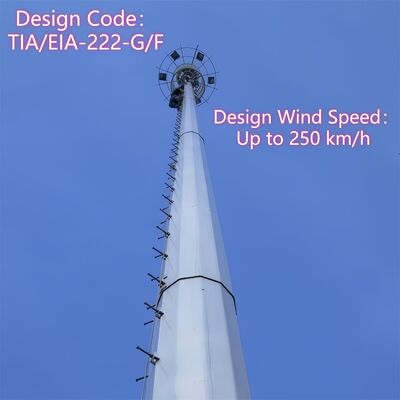

| 3. Diseño de la velocidad del viento |
Hasta 250 kilómetros por hora |
| 4. Deflexión permitida |
0,5 ~1,0 grados a velocidad operativa |
| 5. Fuerza de tensión (Mpa) |
360~510 |
470~630 |
| 6. Límite elástico (t≤16mm) (Mpa) |
355 |
235 |
| 7. Alargamiento (%) |
20 |
24 |
| 8. Resistencia al impacto KV (J) |
27(20°C)---Q235B(S235JR) |
27(20°C)---Q345B(S355JR) |
| 27(0°C)---Q235C(S235J0) |
27(0°C)---Q345C(S355J0) |
| 27(-20°C)---Q235D(S235J2) |
27(-20°C)---Q345D(S355J2) |
| Pernos y tuercas |
| 9. Grado |
Grado 4.8, 6.8, 8.8 |
| 10. Normas para propiedades mecánicas. |
| 10.1 Pernos |
ISO 898-1 |
| 10.2 Nueces |
ISO 898-2 |
| 10.3 Arandelas |
ISO 6507-1 |
| 11. Estándares para dimensiones |
| 11.1 Pernos |
DIN7990, DIN931, DIN933 |
| 11.2 Nueces |
ISO4032,ISO4034 |
| 11.3 Arandelas |
DIN7989, DIN127B, ISO7091 |

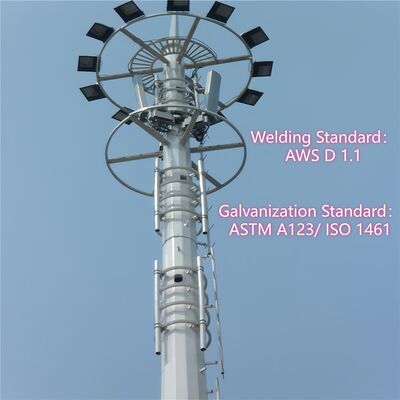

| Soldadura |
| 12. Método |
Soldadura por arco protegido con CO2 y soldadura por arco sumergido (SAW) |
| 13. Estándar |
AWS D1.1 |
| Calificación |
| 14. Método de marcado de los miembros. |
Estampado de prensa hidráulica |
| galvanizado |
| 15. Norma de galvanización de perfiles de acero. |
ISO 1461 o ASTM A123 |
| 16. Norma de galvanización de pernos y tuercas. |
ISO 1461 o ASTM A153 |
| Prueba |
| 17. Prueba de fábrica |
Prueba de tracción, análisis de elementos, prueba de Sharpy (prueba de impacto), doblado en frío,
Prueba de preece, prueba de martillo |
| Capacidad |
| 18. Capacidad máxima de producción |
50.000 TONELADAS al año |
⇔¿Cuál es el cuerpo principal de la torre monopolo?
El cuerpo principal de una torre monopolo es un único eje sólido/semisólido autoportante que forma la estructura central de carga de la torre, diseñada para uso urbano. Por lo general, se fabrica a partir de placas de acero laminado de alta resistencia (Q345B/ASTM A500 Grado B) y presenta una forma poligonal cilíndrica o soldada (diámetros de 0,5 a 2 m, escalados según la altura de la torre) con un diseño cónico (ligeramente más estrecho en la parte superior) para optimizar la resistencia a la carga de viento (hasta 180 km/h). Su altura varía de 10 ma 60 m (personalizable para microestaciones 5G o centros de comunicación urbana) y sirve como marco fundamental para integrar todos los componentes auxiliares de la torre monopolo.
⇔¿Qué es la brida inferior, la escalera y la plataforma de la torre monopolo?
1.Brida inferior: Es un componente de acero de alta resistencia soldado a la base del eje principal del monopolo, que actúa como conexión crítica entre el cuerpo de la torre y la base de concreto. Hecho de acero de alta resistencia (a juego con el cuerpo principal) y tratado con procesos anticorrosión, se alinea con los pernos de anclaje de los cimientos para asegurar la torre verticalmente y transferir todas las cargas estructurales y de equipo al suelo, asegurando la estabilidad general de la torre.

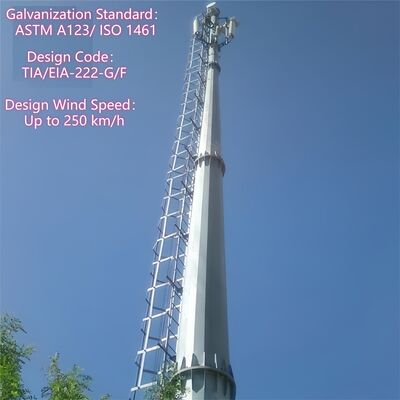

2.Escalera: Es una escalera de ascenso interna integrada en el eje principal del monopolo, construida con acero galvanizado resistente a la corrosión y equipada con un sistema profesional de detención de caídas. Exclusivamente para personal de mantenimiento certificado, proporciona un camino de acceso vertical seguro para la inspección de la torre, la instalación y reparación de equipos, y su integridad es un punto clave del mantenimiento regular de la torre.

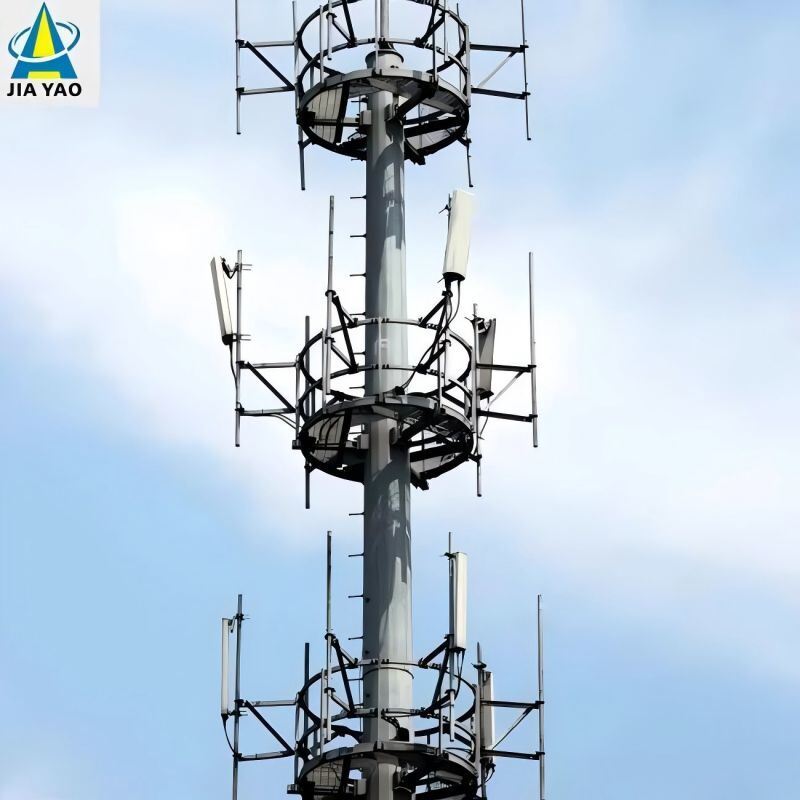

3.Plataforma: La torre monopolo está equipada con plataformas de acero integradas y compactas (personalizadas según las necesidades del proyecto) montadas en el eje principal a alturas designadas. Fabricadas con acero galvanizado para mayor durabilidad, estas plataformas sirven como espacios de trabajo estables para instalar, mantener e inspeccionar equipos de telecomunicaciones (por ejemplo, antenas 5G, dispositivos de microondas) y equipos de vigilancia. Diseñados para adaptarse al tamaño ultracompacto del monopolo, maximizan la comodidad operativa sin comprometer el diseño urbano elegante y discreto de la torre.
⇔¿Cuál es el cuerpo principal de la torre monopolo después del galvanizado en caliente?

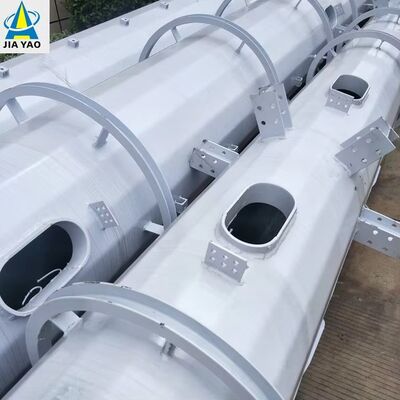

Después de la galvanización en caliente, el cuerpo principal de la torre monopolo sigue siendo el eje central de acero cilíndrico/poligonal (fabricado a partir de placas de acero laminado de alta resistencia Q345B/ASTM A500 Grado B) con un diseño cónico, y su forma estructural, dimensiones y rendimiento de carga se conservan por completo. El cambio clave es que toda su superficie de acero está cubierta con una capa de zinc densa y uniforme de acuerdo con la norma ASTM A123. Esta capa galvanizada forma una barrera resistente a la corrosión que protege eficazmente el sustrato de acero de los contaminantes urbanos, la humedad y la erosión ambiental exterior, extendiendo la vida útil del cuerpo principal a más de 25 años. El cuerpo principal galvanizado también mantiene la rigidez estructural del eje de acero original, y todas las uniones soldadas (que cumplen con AWS D1.1) están igualmente galvanizadas para garantizar un rendimiento anticorrosión constante y la integridad estructural general del cuerpo de la torre.
