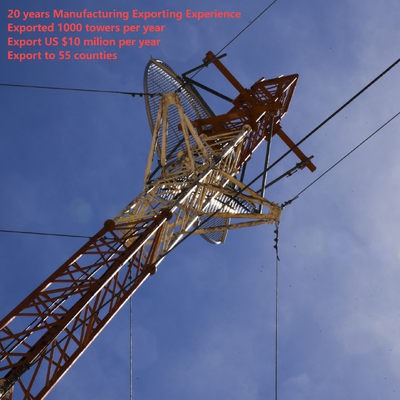

Gama larga ultra alta de la torre del alambre de Guyed para la cobertura de la señal de la región montañosa

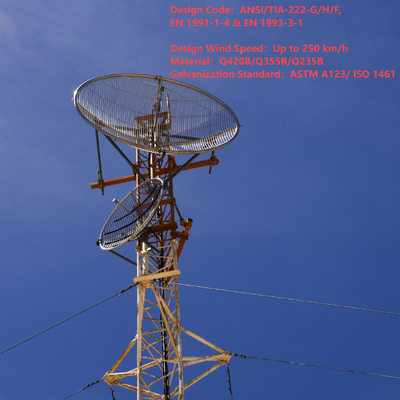

Torre de Cable de Gran Altura para Cobertura de Señal en Regiones Montañosas

Características Estructurales y de Diseño Principales

• Cuerpo de Torre Esbelto: Construido como una estructura de acero tubular o de celosía (más estrecha que las torres autoportantes), con una forma cónica para optimizar la distribución de cargas.

• Sistema de Cables de Sujeción: Múltiples juegos de cables de acero se fijan al mástil a intervalos de 20-30 m, anclados al suelo en ángulos de 45-60° para resistir fuerzas del viento/sísmicas.

• Rango de Altura: Se extiende de 30 m a más de 200 m (más altas que la mayoría de las torres autoportantes), personalizable para necesidades específicas.

• Accesorios: Incluye escaleras de acceso, soportes de antena, bandejas de cables y luces de advertencia de aviación (para alturas >60 m).

Materiales y Normas Clave

• Cuerpo de Torre: Acero estructural galvanizado (ASTM A36/S235JR) para resistencia a la corrosión y resistencia.

• Cables de Sujeción: Cables de acero de alta resistencia (ASTM A475) con recubrimientos de zinc/polímero para mayor durabilidad.

• Anclajes: Anclajes de hormigón/acero de alta resistencia para asegurar los cables, diseñados para cargas de tensión.

• Cumplimiento: Sigue la norma IEC 62305 (protección contra rayos) y los códigos locales de seguridad de construcción.

Escenarios de Aplicación Primaria

• Radiodifusión/Telecomunicaciones: Soporta antenas de TV/radio y transmisores de microondas de largo alcance (maximiza la cobertura de señal a través de la altura).

• Monitoreo Meteorológico: Alberga sensores meteorológicos/radares a gran altitud para obtener datos atmosféricos precisos.

• Navegación Aérea: Monta balizas de aviación en áreas remotas (montañas, costas).

• Investigación Científica: Despliega instrumentos atmosféricos (monitores de ozono) por encima de la interferencia terrestre.

1. Especificaciones

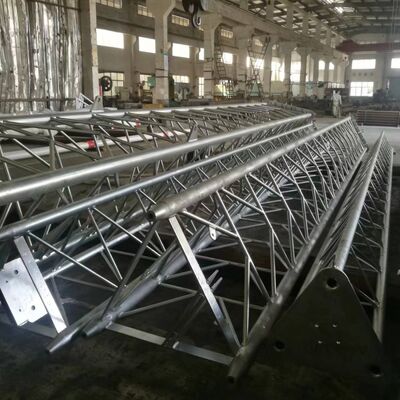

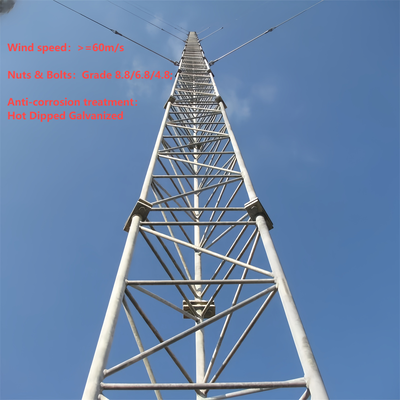

¿Qué es el cuerpo de la torre de una torre arriostrada?

El cuerpo de la torre de una torre arriostrada (torre de mástil arriostrado) es la estructura central y esbelta que soporta antenas, sensores u otro equipo, dependiendo de cables de sujeción externos para la estabilidad lateral (en lugar de la rigidez autoportante). Típicamente construida como un marco de acero tubular o de celosía, es más estrecha que las torres autoportantes y presenta un diseño cónico (más ancho en la base, más estrecho en la parte superior) para optimizar la distribución de cargas y la resistencia al viento. El cuerpo de la torre está fabricado con acero estructural galvanizado (cumpliendo con las normas ASTM A36/S235JR) para garantizar la resistencia a la corrosión y la durabilidad a largo plazo en entornos exteriores. Sirve como base de montaje para accesorios clave como escaleras de acceso, soportes de antena y bandejas de cables, y su diseño modular permite la personalización de alturas que van desde los 30 m hasta más de 200 m, adaptado a aplicaciones como radiodifusión, telecomunicaciones o monitoreo meteorológico.

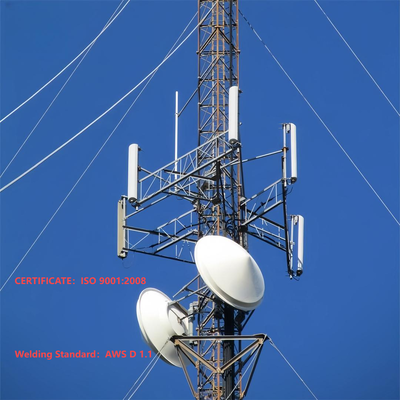

¿Cómo montar una antena en una torre arriostrada?

El montaje de una antena en una torre arriostrada sigue un proceso estructurado y conforme a las normas de seguridad, alineado con el diseño de la torre y las normas de la industria:

1. Preparación Pre-instalación: Verifique la capacidad de carga de la torre para asegurar que pueda soportar el peso de la antena (incluyendo herrajes y cables asociados). Inspeccione el cuerpo de la torre en busca de corrosión, daños estructurales o conexiones sueltas, y confirme el cumplimiento de los códigos de seguridad locales (por ejemplo, IEC 62305 para protección contra rayos).
2. Instalación del Soporte de Antena: Fije los soportes de antena dedicados (accesorios integrados de la torre) a puntos predesignados en el cuerpo de la torre. Estos soportes suelen fijarse con pernos de alta resistencia compatibles con la estructura de acero galvanizado de la torre, asegurando una conexión firme que resista las fuerzas del viento y las vibraciones.
3. Elevación y Posicionamiento de la Antena: Utilice grúas o equipos de elevación especializados para izar la antena a la altura objetivo (estratégicamente elegida para una cobertura de señal óptima). Alinee la antena con la dirección de transmisión/recepción prevista, utilizando herramientas láser o medidores de alineación para mayor precisión.
4. Fijación de la Antena: Fije la antena a los soportes preinstalados utilizando herrajes compatibles, apretando los pernos al par especificado para evitar movimientos. Asegúrese de que la antena esté nivelada y estable, sin oscilaciones que puedan afectar el rendimiento o la integridad estructural.
5. Enrutamiento e Integración de Cables: Enrute los cables de señal o alimentadores a través de las bandejas de cables integradas de la torre para protegerlos de daños ambientales. Conecte los cables a la antena y páselos hasta el equipo en tierra, asegurando un aislamiento e impermeabilización adecuados en los puntos de conexión.
6. Inspección Final: Realice una inspección visual de la antena, los soportes y los cables para confirmar la instalación segura. Pruebe la transmisión/recepción de señal de la antena para verificar su funcionalidad y asegúrese de que se sigan todos los protocolos de seguridad (por ejemplo, protección contra caídas para los trabajadores) durante todo el proceso.

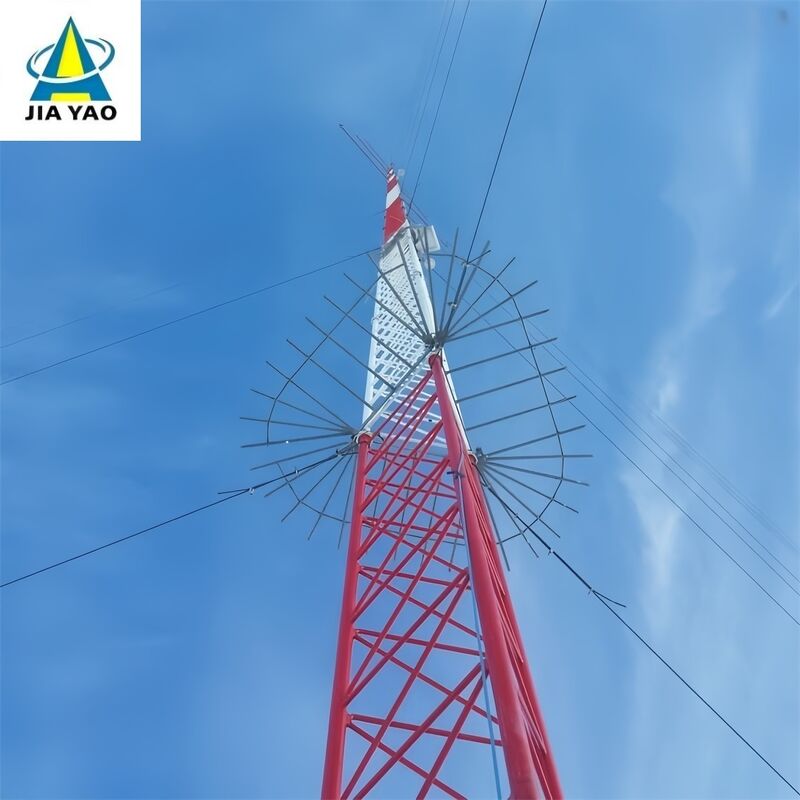

¿Qué es el Dispositivo Antiescalada en la Torre Arriostrada?

El dispositivo antiescalada para una torre arriostrada es un componente de seguridad especializado instalado en el cuerpo de la torre para prevenir el acceso no autorizado y reducir los riesgos de caída. Los diseños comunes incluyen:

• Collares/faldones antiescalada: Barreras circulares o cónicas de acero montadas cerca de la base de la torre (típicamente a 2-3 m sobre el suelo) para bloquear intentos de escalada al negar puntos de apoyo para manos o pies.
• Disuasores con púas o dentados: Aditamentos de acero puntiagudos y no letales en secciones inferiores de la torre o escaleras para disuadir la escalada no autorizada.
• Acceso con cerradura: Si la torre está equipada con un panel de acceso a nivel del suelo o un punto de entrada a la escalera, una puerta con cerradura restringe el acceso solo a personal certificado.

Estos dispositivos están construidos con materiales resistentes a la corrosión (por ejemplo, acero galvanizado, que coincide con el cuerpo de la torre) para soportar las condiciones exteriores. Su propósito principal es mejorar la seguridad al prevenir la escalada accidental o intencional por parte de personas no capacitadas, alineándose con los códigos de seguridad de construcción locales y la mitigación de responsabilidad para los operadores de torres.

¿Cómo conectar el cable de sujeción y la torre arriostrada?

La conexión de los cables de sujeción a una torre arriostrada implica un proceso seguro y de soporte de carga para garantizar que los cables puedan estabilizar eficazmente la torre contra las fuerzas del viento y sísmicas:

1. Preparación: Seleccione cables de sujeción hechos de cables de acero de alta resistencia (cumpliendo con ASTM A475) con recubrimientos de zinc o polímero para mayor durabilidad. Asegúrese de que el cuerpo de la torre tenga puntos de fijación prefabricados (por ejemplo, orejetas, soportes o travesaños) a intervalos de 20-30 m, según lo especificado en el diseño de la torre.
2. Instalación del Herraje de Fijación: Monte soportes de cables de sujeción o grilletes de alta resistencia en los puntos de fijación predesignados de la torre utilizando pernos de alta resistencia (compatibles con la estructura de acero galvanizado de la torre). Estos soportes están diseñados para distribuir la tensión uniformemente a través del cuerpo de la torre.
3. Terminación del Cable: Utilice accesorios de terminación profesionales (por ejemplo, manguitos de engarce, abrazaderas de cable o guardacabos) para asegurar el extremo de cada cable de sujeción. Los manguitos de engarce se crimpan en el cable para una conexión permanente y de alta resistencia, mientras que las abrazaderas de cable proporcionan un tensado ajustable.
4. Conexión y Tensado: Conecte el extremo terminado del cable de sujeción al soporte de la torre utilizando un grillete o pasador, asegurando un ajuste seguro sin holgura. Utilice una herramienta de tensado (por ejemplo, un tensor o un tirfor) para ajustar la tensión del cable a la especificación de diseño, lo cual es fundamental para equilibrar las fuerzas laterales en la torre.
5. Verificación: Verifique que la conexión esté alineada con la estructura cónica de la torre y que el cable esté tensado uniformemente (evitando el sobretensado, que podría tensar el cuerpo de la torre). Confirme que los herrajes y los accesorios de terminación sean resistentes a la corrosión y cumplan con las normas de seguridad de la torre.

¿Cómo conectar el cable de sujeción y el perno de anclaje arriostrado?

La conexión de los cables de sujeción a los pernos de anclaje arriostrados (anclajes de tierra) es un paso crítico para transferir la tensión del cable al suelo, asegurando la estabilidad de la torre:

1. Preparación del Anclaje: Asegúrese de que el anclaje de tierra (anclaje de hormigón o acero de alta resistencia, diseñado para cargas de tensión) esté correctamente instalado en el suelo en un ángulo de 45-60° con respecto al cable de sujeción. El anclaje debe estar completamente curado (para hormigón) y firmemente empotrado para resistir las fuerzas de extracción.
2. Exposición del Perno de Anclaje: Asegúrese de que el perno superior del anclaje (perno de anclaje arriostrado) sobresalga del suelo y esté roscado para acomodar los herrajes de conexión. El perno debe ser de acero de alta resistencia para soportar la tensión del cable de sujeción.
3. Terminación del Cable: Termine el extremo libre del cable de sujeción utilizando los mismos herrajes de alta resistencia (manguitos de engarce, abrazaderas de cable o guardacabos) utilizados para la conexión a la torre, asegurando un extremo seguro y de soporte de carga.
4. Montaje de Herrajes de Conexión: Fije un tensor (para ajuste de tensión) y un grillete al cable de sujeción terminado. El tensor se conecta al perno de anclaje arriostrado a través de una tuerca o arandela, lo que permite un ajuste fino de la tensión del cable.
5. Tensado y Fijación: Utilice el tensor para tensar el cable de sujeción a la especificación requerida, asegurando que resista las fuerzas laterales sin tirar del anclaje. Una vez tensado, bloquee el tensor con pasadores o tuercas de seguridad para evitar que se afloje con el tiempo.
6. Comprobación Final: Verifique que la conexión sea segura, que el anclaje no muestre signos de movimiento y que el cable de sujeción esté alineado en el ángulo correcto de 45-60°. Inspeccione la corrosión en el perno, los herrajes y la terminación del cable, asegurando el cumplimiento de la norma IEC 62305 y los códigos de seguridad locales.
