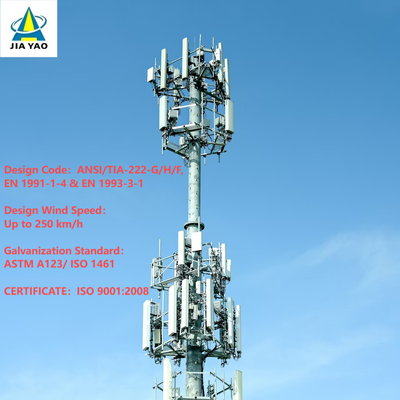

Torre de monopolio de baja carga de viento de 35 metros para la entrada del complejo residencial Telecom
JIAYAO CO., LTD.
Descripción del producto
TORRE MONOPÓLICO DE AÇO PREMIUM para las telecomunicaciones y las comunicaciones móviles
Descubra nuestra torre Monopole de alta calidad, una estructura de acero tubular avanzada diseñada para la infraestructura de telecomunicaciones moderna.
Diseñada con una configuración simplificada de un solo polo, esta torre de comunicación autoportante cuenta con una plataforma de trabajo integrada, soportes de antena seguros,y un sistema de escalera de escalada incorporado para un acceso seguro de mantenimiento.
Construidas con acero de placa ASTM A36/A572 Gr50 o S275JR de primera calidad, nuestras torres monopólicas ofrecen una resistencia excepcional a la corrosión y al desgaste para un rendimiento fiable a largo plazo.
En comparación con las torres de acero angulares tradicionales, nuestro monopolio de telecomunicaciones ofrece una huella significativamente menor, lo que lo convierte en la solución ideal para instalaciones urbanas y sitios con espacio limitado.
Disponibles en alturas estándar de 20m, 30m, 40m, o configuraciones totalmente personalizadas, las torres de monopolio JIAYAO combinan el atractivo estético con una robusta ingeniería respaldada por una impresionante vida útil de diseño de 50 años.
Ya sea que estés expandiendo redes 5G, mejorando la infraestructura inalámbrica o construyendo nuevos sitios celulares, nuestras torres de monopolio de acero ofrecen un valor y una fiabilidad sin igual.
1. clave Detalles:
En el caso de los productos originarios de la Unión, el número del modelo es el siguiente:
Tratamiento superficial: galvanizado o pintado.
2Envasado y entrega:
Detalles de embalaje: La torre de telecomunicaciones se empaquetará con correa galvanizada según las necesidades del cliente.
Entrega: Enviado en 20 días después del pago desde el puerto de Tianjin
Los miembros de la torre: una torre de acero está separada en varios paquetes.
Cerrojos: el material de embalaje es una bolsa de nylon o un tambor de acero robusto.
3Datos técnicos
| Diseño |
| 1Código de diseño |
En el caso de los vehículos de las categorías A, B y C, el valor de los valores de los valores de las categorías A, B y C será el valor de los valores de los valores de las categorías A y B. |
| Acero de estructura |
| 2. Grado |
Acero suave |
Acero de alta resistencia |
| La información que se proporciona en el apartado 1 del presente artículo se utilizará en el caso de los productos de la categoría II, incluidos los productos de la categoría III. |
GB/T1591:Q355B, Q355C, Q355D |
| Las demás partidas |
Las demás partidas de los componentes de las placas de ensayo |
| EN10025: S235JR, S235J0, S235J2 |
EN10025: S355JR, S355J0, S355J2 |
| 3. Diseño de la velocidad del viento |
Hasta 250 km/h |
| 4. Desviación admisible |
0.5 ~ 1,0 grados @ velocidad de funcionamiento |
| 5. Resistencia a la tensión (Mpa) |
360 ~ 510 |
470 ~ 630 |
| 6. Resistencia al rendimiento (t≤16 mm) (Mpa) |
355 |
235 |
| 7. Elongación (%) |
20 |
24 |
| 8. Fuerza de impacto KV (J) |
27 ((20°C) --- Q235B ((S235JR) |
27 ((20°C) --- Q345B ((S355JR) |
| 27 ((0°C) --- Q235C ((S235J0) |
El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero, que es el valor de las emisiones de gases de efecto invernadero. |
| 27 ((-20°C) --- Q235D ((S235J2) |
27 ((-20 °C) --- Q345D ((S355J2) |
| Los demás elementos |
| 9. Grado |
Grado cuatro.8, 6.8, 8.8 |
| 10Normas para las propiedades mecánicas |
| 10.1 Cerrojos |
Las normas ISO 898-1 |
| 10.2 Nueces |
Las normas ISO 898-2 |
| 10.3 Lavadoras |
Las normas ISO 6507-1 |
| 11. Normas para las dimensiones |
| 11.1 Cerrojos |
Se aplicará la norma DIN 7990, DIN 931, DIN 933. |
| 11.2 Nueces |
Se aplican las siguientes condiciones: |
| 11.3 Lavadoras |
Las condiciones de ensayo de los materiales de ensayo se determinarán en función de los resultados obtenidos en el ensayo. |
| Saldado |
| 12Método |
Saldado con arco blindado y soldado con arco sumergido (SAW) |
| 13. Estándar |
AWS D1. ¿Qué quiere decir?1 |
| Marcado |
| 14. Método de marcado de los miembros |
Estampado de prensa hidráulica |
| Las demás: |
| 15- Norma de galvanización de las secciones de acero |
La norma ISO 1461 o la norma ASTM A123 |
| 16. Norma de galvanización de los pernos y las tuercas |
Las demás partidas de los productos enumerados en el anexo II |
| Prueba |
| 17Prueba de fábrica |
Prueba de tracción, análisis de elementos, prueba de Sharpy (prueba de impacto), flexión en frío,
Prueba de precisión, prueba de martillo |
| Capacidad |
| 18Capacidad de producción máxima |
50,000 TON por año |
REDES DE COMUNICACIÓN móvil
Ideal para las estaciones base 4G LTE y 5G, nuestras torres monopólicas proporcionan un soporte estructural confiable para sistemas de antenas de múltiples portadores,permitir una cobertura inalámbrica ininterrumpida en las zonas urbanas y suburbanas.
Infraestructuras de telecomunicaciones
Perfecto para operadores de telecomunicaciones y operadores de red que requieren soluciones de torre robustas para la transmisión de microondas, conexión inalámbrica y enlaces de comunicación punto a punto.
Servicios de radiodifusión y transmisión
Adecuado para radiodifusión FM/AM, transmisión de señales de televisión y aplicaciones de radiodifusión digital que requieren un posicionamiento de antena elevado para una propagación óptima de la señal.
Instalaciones urbanas y de espacio limitado
El diseño compacto de un solo polo hace que nuestras torres monopólicas sean la opción preferida para centros de ciudades, distritos comerciales, carreteras,y zonas residenciales donde es esencial minimizar el impacto visual y el uso del suelo.
" estilo="padding: 0px 4px;">
REDES DE COMUNICACIÓN móvil
Ideal para las estaciones base 4G LTE y 5G, nuestras torres monopólicas proporcionan un soporte estructural confiable para sistemas de antenas de múltiples portadores,permitir una cobertura inalámbrica ininterrumpida en las zonas urbanas y suburbanas.
Infraestructuras de telecomunicaciones
Perfecto para operadores de telecomunicaciones y operadores de red que requieren soluciones de torre robustas para la transmisión de microondas, conexión inalámbrica y enlaces de comunicación punto a punto.
Servicios de radiodifusión y transmisión
Adecuado para radiodifusión FM/AM, transmisión de señales de televisión y aplicaciones de radiodifusión digital que requieren un posicionamiento de antena elevado para una propagación óptima de la señal.
Instalaciones urbanas y de espacio limitado
El diseño compacto de un solo polo hace que nuestras torres monopólicas sean la opción preferida para centros de ciudades, distritos comerciales, carreteras,y zonas residenciales donde es esencial minimizar el impacto visual y el uso del suelo.
¿Cuál es el cuerpo principal de la torre de monopolio?

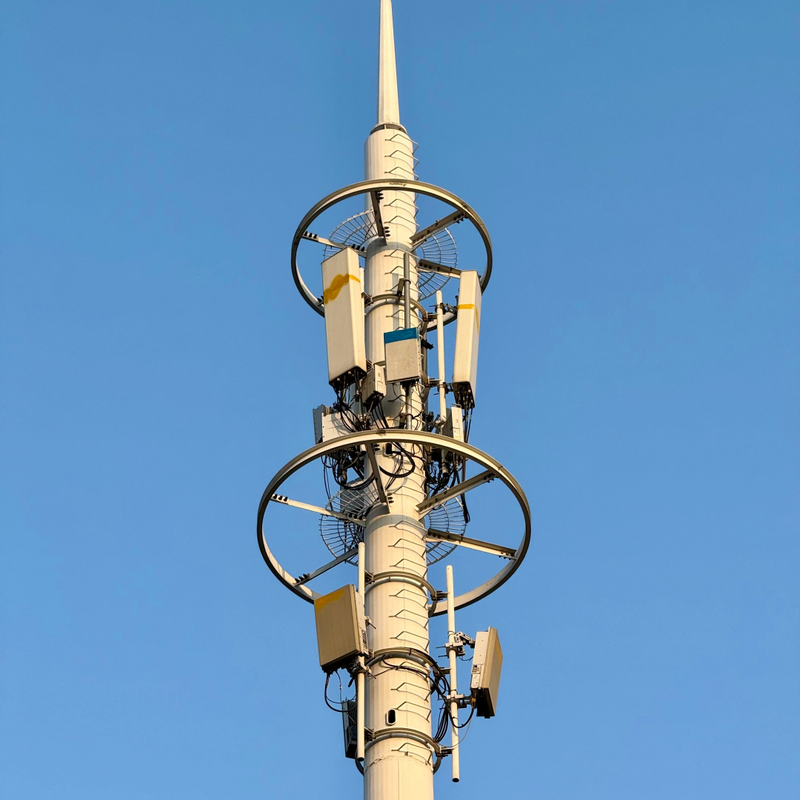

El cuerpo principal de una torre monopólico es un solo eje sólido/semisólido autoportante que forma la estructura de carga central de la torre, diseñada para uso urbano.Normalmente está fabricado a partir de placas de acero laminado de alta resistencia (Q345B/ASTM A500 Grade B) y presenta una forma cilíndrica o polígona soldada (diámetros 0.5 ‰ 2 m, escalado por la altura de la torre) con un diseño cónico (un poco más estrecho en la parte superior) para optimizar la resistencia a la carga del viento (hasta 180 km / h).Su altura oscila entre 10m y 60m (personalizable para microestaciones 5G o centros de comunicación urbana), y sirve como marco fundamental para integrar todos los componentes auxiliares de la torre monopólico.
¿Cuál es la brida inferior, escalera y plataforma de la torre monopólico?

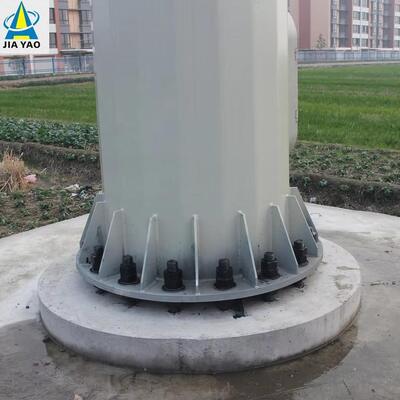

1Flange inferior: es un componente de acero pesado soldado a la base del eje principal del monopolio, que actúa como conexión crítica entre el cuerpo de la torre y el cimiento de hormigón.Fabricados de acero de alta resistencia (que coincida con el cuerpo principal) y tratados con procesos anticorrosivos, se alinea con los tornillos de anclaje de los cimientos para asegurar la torre verticalmente y transferir toda la carga estructural y de los equipos al suelo, asegurando la estabilidad general de la torre.
2Escalera: Es una escalera de escalada interna integrada en el eje principal del monopolio, construida en acero galvanizado resistente a la corrosión y equipada con un sistema profesional de frenado de caídas..Exclusivo para personal de mantenimiento certificado, proporciona una vía de acceso vertical segura para la inspección de la torre, la instalación y reparación de equipos,y su integridad es un foco clave del mantenimiento regular de la torre.

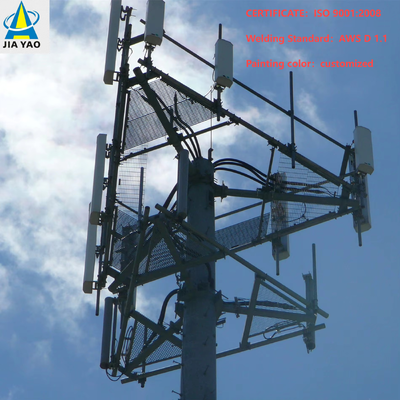

3Plataforma: La torre monopólico está equipada con plataformas de acero compactas e integradas (personalizadas según las necesidades del proyecto) montadas en el eje principal a alturas designadas.Fabricados con acero galvanizado para mayor durabilidad, estas plataformas sirven como espacios de trabajo estables para instalar, mantener e inspeccionar equipos de telecomunicaciones (por ejemplo, antenas 5G, dispositivos de microondas) y equipos de vigilancia.Diseñado para adaptarse a la huella ultracompacta del monopolio, maximizan la comodidad operativa sin comprometer el diseño urbano elegante y discreto de la torre.
¿Cuál es el cuerpo principal de la torre monopólico después de Hot Dip Galvanized?

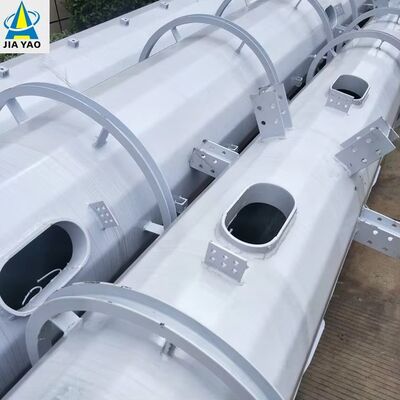

Después de la galvanización en caliente,el cuerpo principal de la torre monopólico sigue siendo el eje de acero cilíndrico/poligonal único (fabricado con placas de acero laminado de alta resistencia Q345B/ASTM A500 Grado B) con un diseño cónicoEl cambio clave es que toda su superficie de acero está cubierta con una cubierta uniforme.con un revestimiento denso de zinc conforme a la norma ASTM A123Esta capa galvanizada forma una barrera resistente a la corrosión que protege eficazmente el sustrato de acero de los contaminantes urbanos, la humedad y la erosión del medio ambiente exterior.prorrogando la vida útil del cuerpo principal a más de 25 añosEl cuerpo principal galvanizado también mantiene la rigidez estructural del eje de acero original, y todas las juntas soldadas (AWS D1.1-conforme) están igualmente galvanizados para garantizar un rendimiento anticorrosión constante y la integridad estructural general del cuerpo de la torre.
