Descripción del Producto
TORRE MONOPOLO DE ACERO PREMIUM PARA TELECOMUNICACIONES Y COMUNICACIONES MÓVILES
Descubra nuestra Torre Monopolo de alta calidad, una estructura tubular de acero avanzada diseñada para la infraestructura de telecomunicaciones moderna.
Diseñada con una configuración de un solo poste aerodinámico, esta torre de comunicación autoportante cuenta con una plataforma de trabajo integrada, soportes de antena seguros y un sistema de escalera de escalada incorporado para un acceso de mantenimiento seguro.
Fabricadas con acero en placa premium ASTM A36/A572 Gr50 o S275JR, nuestras torres monopolo ofrecen una resistencia excepcional a la corrosión y al desgaste para un rendimiento fiable a largo plazo.
En comparación con las torres tradicionales de acero angular, nuestro monopolo de telecomunicaciones ofrece una huella significativamente menor, lo que lo convierte en la solución ideal para instalaciones urbanas y sitios con espacio limitado.
Disponibles en alturas estándar de 20m, 30m, 40m o configuraciones totalmente personalizadas, las torres monopolo JIAYAO combinan atractivo estético con ingeniería robusta, respaldadas por una impresionante vida útil de diseño de 50 años.
Ya sea que esté expandiendo redes 5G, actualizando infraestructura inalámbrica o construyendo nuevos sitios celulares, nuestras torres monopolo de acero ofrecen un valor y una fiabilidad inigualables.
1. Detalles clave:
Lugar de origen: Hebei, China (continental); Nombre de la marca: Jaoyao u OEM; Número de modelo: Torre de telecomunicaciones
Tratamiento superficial: Galvanizado en caliente o pintado.
2. Embalaje y entrega:
Detalles del embalaje: La torre de telecomunicaciones se agrupará con flejes galvanizados según los requisitos del cliente.
Entrega: Enviado en 20 días después del pago desde el puerto de Tianjin
Miembros de la torre: Una torre de acero se separa en varios paquetes.
Pernos: El material de embalaje es una bolsa de nailon resistente o un tambor de acero.
3. Datos técnicos
| Diseño |

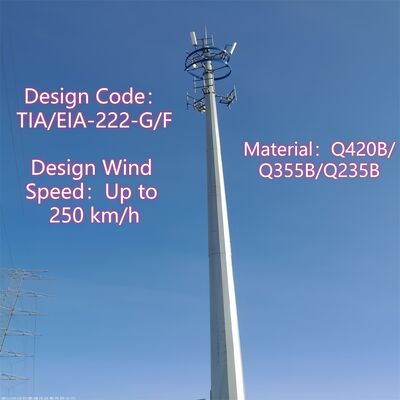

| 1. Código de diseño |
ANSI/TIA-222-G/H/F, EN 1991-1-4 y EN 1993-3-1 |
| Acero estructural |
| 2. Grado |
Acero dulce |
Acero de alta resistencia |
| GB/T 700:Q235B, Q235C,Q235D |

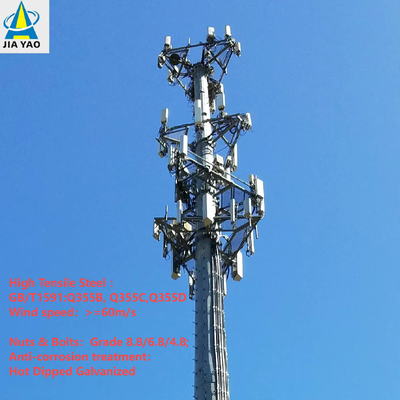

GB/T1591:Q355B, Q355C,Q355D |
| ASTM A36 |
ASTM A572 Gr50 |
| EN10025: S235JR, S235J0,S235J2 |
EN10025: S355JR, S355J0,S355J2 |
| 3. Velocidad de viento de diseño |
Hasta 250 km/h |
| 4. Deflexión admisible |
0.5 ~1.0 grados a velocidad operativa |
| 5. Resistencia a la tracción (Mpa) |
360~510 |
470~630 |
| 6. Límite elástico (t≤16mm) (Mpa) |
355 |
235 |
| 7. Alargamiento (%) |
20 |
24 |
| 8. Resistencia al impacto KV (J) |
27(20°C)---Q235B(S235JR) |
27(20°C)---Q345B(S355JR) |
| 27(0°C)---Q235C(S235J0) |
27(0°C)---Q345C(S355J0) |
| 27(-20°C)---Q235D(S235J2) |
27(-20°C)---Q345D(S355J2) |
| Pernos y tuercas |
| 9. Grado |
Grado 4.8, 6.8, 8.8 |
| 10. Normas para propiedades mecánicas |
| 10.1 Pernos |
ISO 898-1 |
| 10.2 Tuercas |
ISO 898-2 |
| 10.3 Arandelas |
ISO 6507-1 |
| 11. Normas para dimensiones |
| 11.1 Pernos |
DIN7990, DIN931, DIN933 |
| 11.2 Tuercas |
ISO4032, ISO4034 |
| 11.3 Arandelas |
DIN7989, DIN127B, ISO7091 |
| Soldadura |
| 12. Método |
Soldadura por arco con protección de CO2 y soldadura por arco sumergido (SAW) |
| 13. Norma |
AWS D1.1 |
| Marcado |
| 14. Método de marcado de los miembros |
Estampado hidráulico |
| Galvanización |
| 15. Norma de galvanización de perfiles de acero |
ISO 1461 o ASTM A123 |
| 16. Norma de galvanización de pernos y tuercas |
ISO 1461 o ASTM A153 |
| Prueba |
| 17. Prueba de fábrica |
Prueba de tracción, análisis de elementos, prueba de Sharpy (prueba de impacto), doblado en frío,
Prueba de Preece, prueba de martillo |
| Capacidad |
| 18. Capacidad máxima de producción |
50.000 TONELADAS por año |
REDES DE COMUNICACIONES MÓVILES

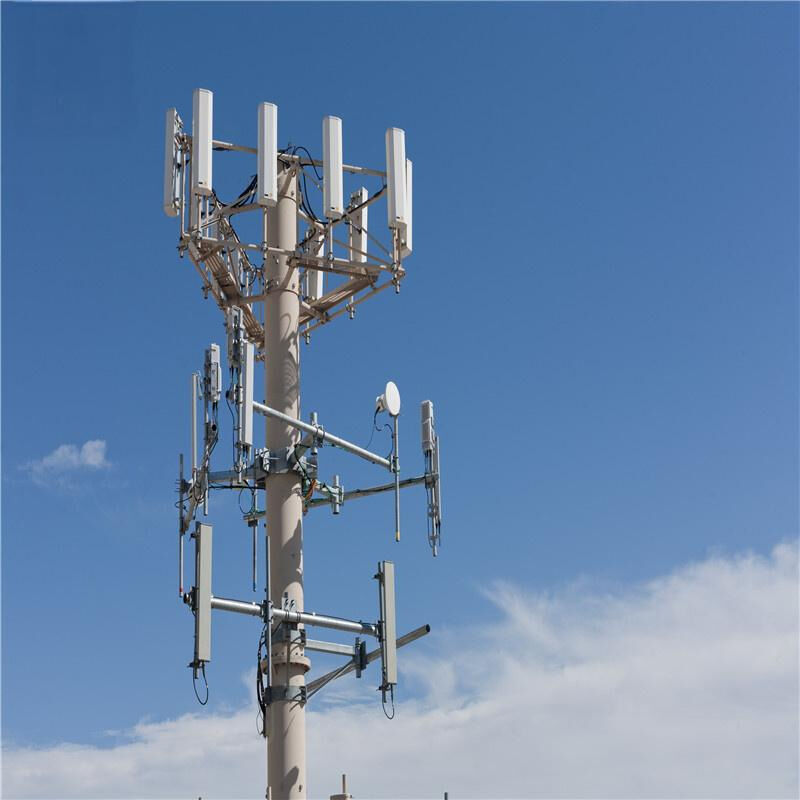

Ideales para estaciones base celulares 4G LTE y 5G, nuestras torres monopolo brindan soporte estructural confiable para sistemas de antenas multicarrier, permitiendo una cobertura inalámbrica sin interrupciones en áreas urbanas y suburbanas.
INFRAESTRUCTURA DE TELECOMUNICACIONES
Perfectas para operadores de telecomunicaciones y redes que requieren soluciones de torres robustas para transmisión por microondas, backhaul inalámbrico y enlaces de comunicación punto a punto.
SERVICIOS DE RADIODIFUSIÓN Y TRANSMISIÓN
Adecuadas para radiodifusión de radio FM/AM, transmisión de señales de televisión y aplicaciones de radiodifusión digital que requieren posicionamiento de antena elevado para una propagación de señal óptima.
INSTALACIONES URBANAS Y CON ESPACIO LIMITADO
El diseño compacto de un solo poste hace que nuestras torres monopolo sean la opción preferida para centros urbanos, distritos comerciales, autopistas y áreas residenciales donde minimizar el impacto visual y el uso del suelo es esencial.
" style="padding: 0px 4px;">
REDES DE COMUNICACIONES MÓVILES
Ideales para estaciones base celulares 4G LTE y 5G, nuestras torres monopolo brindan soporte estructural confiable para sistemas de antenas multicarrier, permitiendo una cobertura inalámbrica sin interrupciones en áreas urbanas y suburbanas.
INFRAESTRUCTURA DE TELECOMUNICACIONES
Perfectas para operadores de telecomunicaciones y redes que requieren soluciones de torres robustas para transmisión por microondas, backhaul inalámbrico y enlaces de comunicación punto a punto.
SERVICIOS DE RADIODIFUSIÓN Y TRANSMISIÓN
Adecuadas para radiodifusión de radio FM/AM, transmisión de señales de televisión y aplicaciones de radiodifusión digital que requieren posicionamiento de antena elevado para una propagación de señal óptima.
INSTALACIONES URBANAS Y CON ESPACIO LIMITADO
El diseño compacto de un solo poste hace que nuestras torres monopolo sean la opción preferida para centros urbanos, distritos comerciales, autopistas y áreas residenciales donde minimizar el impacto visual y el uso del suelo es esencial.
⇔¿Cuál es el cuerpo principal de una torre monopolo?
El cuerpo principal de una torre monopolo es un eje único, autoportante, sólido/semisólido que forma la estructura central de soporte de carga de la torre, adaptada para uso urbano. Típicamente se fabrica con placas de acero laminado de alta resistencia (Q345B/ASTM A500 Grado B) y presenta una forma cilíndrica o poligonal soldada (diámetros de 0.5 a 2 m, escalados por la altura de la torre) con un diseño cónico (ligeramente más estrecho en la parte superior) para optimizar la resistencia a la carga del viento (hasta 180 km/h). Su altura varía de 10 m a 60 m (personalizable para microestaciones 5G o centros de comunicación urbanos), y sirve como el marco fundamental para integrar todos los componentes auxiliares de la torre monopolo.
⇔¿Qué son la brida inferior, la escalera y la plataforma de una torre monopolo?

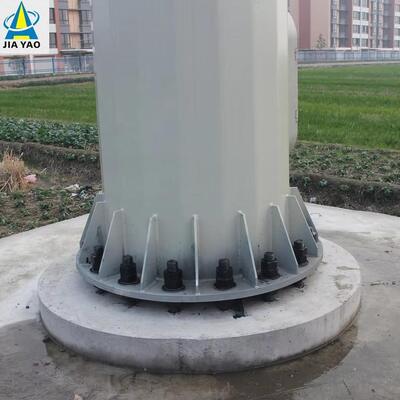

1. Brida inferior: Es un componente de acero de alta resistencia soldado a la base del eje principal del monopolo, que actúa como la conexión crítica entre el cuerpo de la torre y la cimentación de hormigón. Fabricada con acero de alta resistencia (que coincide con el cuerpo principal) y tratada con procesos anticorrosión, se alinea con los pernos de anclaje de la cimentación para asegurar la torre verticalmente y transferir todas las cargas estructurales y de equipo al suelo, garantizando la estabilidad general de la torre.
2. Escalera: Es una escalera de escalada interna incorporada en el eje principal del monopolo, fabricada con acero galvanizado resistente a la corrosión y equipada con un sistema profesional anticaídas. Exclusivamente para personal de mantenimiento certificado, proporciona una ruta de acceso vertical segura para la inspección de la torre, la instalación y reparación de equipos, y su integridad es un foco clave del mantenimiento regular de la torre.
3. Plataforma: La torre monopolo está equipada con plataformas de acero compactas e integradas (personalizadas según las necesidades del proyecto) montadas en el eje principal a alturas designadas. Fabricadas con acero galvanizado para mayor durabilidad, estas plataformas sirven como espacios de trabajo estables para instalar, mantener e inspeccionar equipos de telecomunicaciones (por ejemplo, antenas 5G, dispositivos de microondas) y equipos de vigilancia. Diseñadas para adaptarse a la huella ultracompacta del monopolo, maximizan la conveniencia operativa sin comprometer el diseño urbano elegante y discreto de la torre.
⇔¿Cómo es el cuerpo principal de una torre monopolo después de la galvanización en caliente?
Después de la galvanización en caliente, el cuerpo principal de la torre monopolo sigue siendo el eje de acero cilíndrico/poligonal central (fabricado con placas de acero laminado de alta resistencia Q345B/ASTM A500 Grado B) con un diseño cónico, y su forma estructural, dimensiones y rendimiento de carga se conservan por completo. El cambio clave es que toda su superficie de acero está cubierta con un recubrimiento de zinc uniforme y denso, cumpliendo con la norma ASTM A123. Esta capa galvanizada forma una barrera resistente a la corrosión que protege eficazmente el sustrato de acero de los contaminantes urbanos, la humedad y la erosión ambiental exterior, extendiendo la vida útil del cuerpo principal a más de 25 años. El cuerpo principal galvanizado también mantiene la rigidez estructural del eje de acero original, y todas las juntas soldadas (cumpliendo con AWS D1.1) se galvanizan por igual para garantizar un rendimiento anticorrosión constante y la integridad estructural general del cuerpo de la torre.
¡¡¡Haga clic aquí para más información!!!
SOBRE LA EMPRESA
EMBALAJE Y ENVÍO
Clientes habituales
Certificaciones
Nuestros servicios
Preguntas frecuentes
P: ¿Cuál es el MOQ aceptable?
R: Nuestro MOQ aceptable es 1 juego. Cualquier pedido de prueba en pequeñas cantidades es bienvenido.
P: ¿Cuál es el tiempo de entrega?
R: Dentro de los 25 días posteriores a la recepción del depósito.
P: ¿Cuál es el plazo de pago aceptable?
R: TT, L/C, Paypal, Western Union, Money Gram.
P: ¿Puede hacer OEM para mí?
R: Aceptamos todos los pedidos OEM, solo contáctenos y deme su diseño, le ofreceremos un precio razonable.
P: ¿Cuándo puedo obtener la cotización?
R: Por lo general, le cotizamos dentro de las 24 horas posteriores a la recepción de su consulta. Si tiene mucha prisa por obtener la cotización, llámenos o díganos por correo, para que podamos considerar su consulta con prioridad.
P: ¿Su torre de comunicación cumple con el estándar estructural ANSI / TIA/ EIA-222-G?
R: Sí.
P: ¿La norma de galvanización en caliente es ASTM A 123/153?
R: Sí.
P: ¿Puede proporcionar un libro de cálculo?
R: Sí, pero debe pagar el libro de cálculo.
P: ¿Cuánto dura la vida útil de su producto?
R: 50 años.
P: ¿La estructura de la torre es unitaria?
R: No, podemos diseñarla y producirla según la solicitud del cliente.
P: ¿Cuál es su método de pago?
R: 30% por T/T como depósito, saldo por T/T o L/C a la vista.
