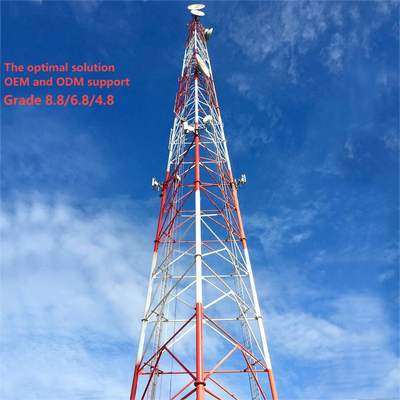

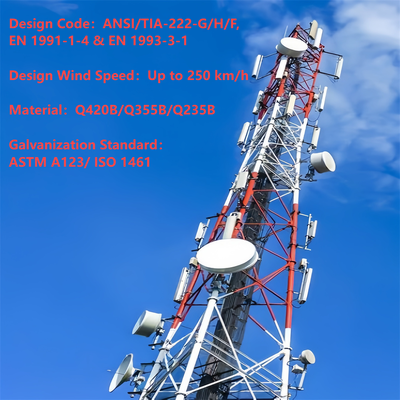

Torre de celosía de acero tubular de 3 patas de alta resistencia para comunicación en áreas remotas de minería Estación base 4G 5G Mástil galvanizado en caliente Q345B resistente al viento

Torre Tubular de Acero Resistente de 3 Patas para Comunicación en Área Minera Remota Estación Base 4G 5G Mástil Resistente al Viento Galvanizado en Caliente Q345B

Nos especializamos en el diseño y fabricación de torres de acero personalizadas para aplicaciones de telecomunicaciones, monitoreo, observación y seguridad. A continuación se detallan las especificaciones del producto:

1. Detalles Clave:
Lugar de Origen: Hebei, China (Continental); Nombre de Marca: Jaoyao u OEM; Número de Modelo: Torre de Telecomunicaciones
Tratamiento de Superficie: Galvanizado en Caliente o Pintado.
2. Empaque y Entrega:
Detalles de Empaque: La torre de telecomunicaciones se agrupará con flejes galvanizados según los requisitos del cliente.
Entrega: Enviado en 20 días después del pago desde el puerto de Tianjin
Miembros de la Torre: Una torre de acero se separa en varios paquetes.
Pernos: El material de embalaje es una bolsa de nailon resistente o un tambor de acero.
3. Datos Técnicos

¿Cuál es la estructura de celosía de una torre tubular de acero de 3 patas?

La estructura de celosía de una torre tubular de acero de 3 patas es un marco similar a una armadura que conecta las tres patas tubulares verticales de la torre. Compuestos por tubos de acero huecos más pequeños (consistentes con el material de la pata principal, por ejemplo, tubos de acero sin costura/soldados), estos miembros de celosía forman conexiones horizontales y diagonales entrecruzadas entre las tres patas, creando un patrón triangular similar a una red a lo largo de la altura de la torre. Esta estructura funciona en conjunto con el diseño cónico de la torre (más ancho en la base, más estrecho en la parte superior) para distribuir las cargas verticales (peso de la torre, peso del equipo) y las fuerzas laterales (viento, actividad sísmica) de manera uniforme entre las tres patas. La celosía tubular no solo mejora la rigidez y estabilidad estructural, sino que también optimiza el rendimiento aerodinámico, reduciendo la resistencia al viento en un 30% en comparación con las estructuras de celosía de acero angular tradicionales, lo que hace que la torre sea altamente adaptable a entornos hostiles o ventosos. Además, el uso de miembros tubulares garantiza que la estructura sea ligera manteniendo una alta capacidad de carga.

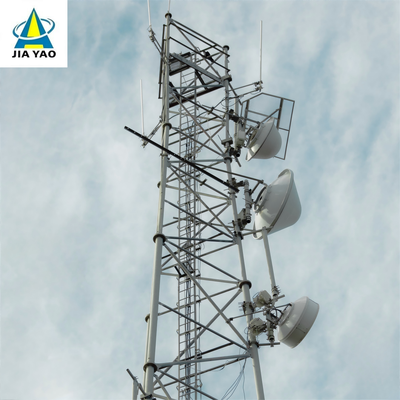

¿Cómo montar la antena parabólica de microondas en la torre tubular de acero de 3 patas?

El montaje de una antena parabólica de microondas (MW) en una torre tubular de acero de 3 patas sigue un proceso seguro y estandarizado alineado con el diseño estructural de la torre y las normas de la industria:

1. Verificación Pre-instalación: Confirmar la capacidad de carga de la torre (según las normas TIA-222-G y GB 50017) para asegurar que pueda soportar la antena parabólica, el hardware de montaje y las cargas asociadas. Inspeccionar los soportes de antena preinstalados de la torre (accesorios integrados) para verificar su integridad estructural.
2. Preparación del Soporte: Utilizar los soportes de antena dedicados de la torre (o soportes fabricados a medida compatibles con la celosía tubular) y fijarlos a las patas principales de la torre o a las celosías tubulares utilizando pernos de alta resistencia Grado 8.8 (ISO 898). Asegurarse de que los soportes estén alineados con la ruta de comunicación punto a punto prevista y apretados al par especificado.
3. Elevación y Posicionamiento de la Antena Parabólica: Emplear grúas o equipos de elevación especializados para izar la antena parabólica a la altura objetivo (generalmente cerca de las secciones superiores de la torre o en una plataforma de mantenimiento). Ajustar el acimut y la elevación de la antena para alinearla con el punto final de recepción/transmisión, utilizando herramientas de alineación láser para mayor precisión.
4. Fijación Segura: Acoplar la antena parabólica a los soportes montados utilizando hardware compatible, asegurando una conexión apretada y sin holguras. Volver a verificar el par de apriete de los pernos con herramientas calibradas para cumplir con las normas de soldadura y fijación AWS D1.1.
5. Ruteo de Cables: Pasar los cables de señal y alimentación de la antena parabólica a través de los sistemas de gestión de cables integrados de la torre (o a lo largo de rutas protegidas en la estructura de celosía) para evitar la exposición a daños ambientales. Asegurarse de que los cables estén debidamente aislados e impermeabilizados en los puntos de conexión.
6. Inspección Final: Realizar una verificación visual de la antena parabólica, los soportes y las conexiones para confirmar la estabilidad. Probar la transmisión de la señal para verificar la alineación y la funcionalidad. Cumplir con los protocolos de seguridad (por ejemplo, protección contra caídas para los trabajadores) durante toda la instalación.

Estructura principal de la torre tubular de acero de 3 patas?

La estructura principal de una torre tubular de acero de 3 patas es un sistema autoportante con marco triangular diseñado para la estabilidad, la capacidad de carga y la eficiencia aerodinámica, que consta de tres componentes principales:

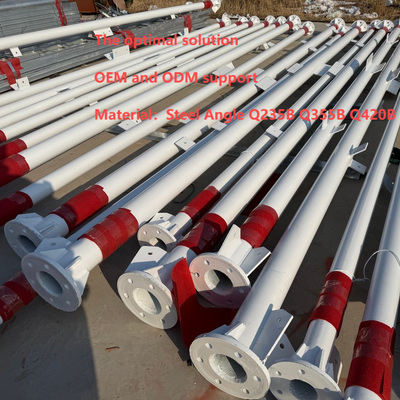

• Tres Patas Tubulares Verticales: Los elementos principales de soporte de carga, fabricados con tubos de acero sin costura o soldados (que cumplen con las normas Q345B/ASTM A500). Dispuestas en una configuración triangular, estas patas transfieren el peso total de la torre (incluyendo el equipo y las cargas ambientales) a la cimentación.
• Celosías Tubulares: Tubos de acero huecos más pequeños que conectan las tres patas principales horizontal y diagonalmente. Este sistema de celosía entrecruzada distribuye las cargas de manera uniforme, mejora la rigidez estructural y reduce la resistencia al viento, formando el patrón de celosía característico de la torre.
• Marco Cónico y Conexiones de Brida: La torre se estrecha gradualmente de la base a la parte superior (base más ancha, parte superior más estrecha) para optimizar la resistencia contra vientos fuertes (hasta 200 km/h) y terremotos. Los segmentos de la torre se unen a través de bridas atornilladas de alta resistencia, asegurando un ensamblaje seguro y reduciendo los riesgos de mantenimiento.

Estos componentes forman la columna vertebral estructural, con accesorios integrados (por ejemplo, plataformas, escaleras) que brindan soporte funcional sin comprometer la integridad de la estructura principal.

Plataforma, escalera

A. Plataforma

• Propósito: Sirve como un espacio de trabajo elevado y estable para instalar, mantener o inspeccionar antenas parabólicas, antenas, sensores u otro equipo. También proporciona un punto de descanso seguro para los trabajadores durante el acceso a la torre.
• Características de Diseño: Fabricada en acero galvanizado (según ASTM A123 para resistencia a la corrosión) e integrada en la estructura de celosía a alturas especificadas. Equipada con barandillas de seguridad para prevenir caídas y superficies antideslizantes para la estabilidad del trabajador. Diseñada para soportar el peso de trabajadores, herramientas y equipos, alineándose con la capacidad de carga general de la torre. Puede incluir escotillas de acceso para facilitar el movimiento entre secciones de la torre.
• Ventaja Clave: Posicionada estratégicamente cerca de los puntos de montaje del equipo para optimizar las tareas de mantenimiento, mejorando la eficiencia operativa.

B. Escalera

• Propósito: Un sistema de acceso de seguridad dedicado que permite a los trabajadores subir a la torre para acceder a plataformas, equipos o secciones superiores para instalación, inspección o reparaciones.
• Características de Diseño: Construida en acero galvanizado para mayor durabilidad y resistencia a la corrosión, con peldaños espaciados uniformemente (según las normas de seguridad de la industria) para una escalada cómoda. Equipada con mecanismos anticaídas (por ejemplo, guías de cable para arneses de seguridad) para minimizar los riesgos de caída, en consonancia con la especificación de diseño de "escalera anticaídas" de la torre. Fijada verticalmente a las patas principales o a las celosías tubulares, asegurando un camino seguro y estable.
• Cumplimiento: Diseñada de acuerdo con las regulaciones de seguridad y las normas de diseño de torres (por ejemplo, TIA-222-G, GB 50017), priorizando la protección del trabajador durante el acceso vertical.

Juntas, la plataforma y la escalera mejoran la usabilidad de la torre al permitir un acceso seguro y eficiente a equipos de gran altitud, apoyando la operación y el mantenimiento continuos al tiempo que cumplen con los requisitos de seguridad y durabilidad de la industria.

¡¡¡Haga Clic Aquí Para Más Información!!!

Visitas de Clientes

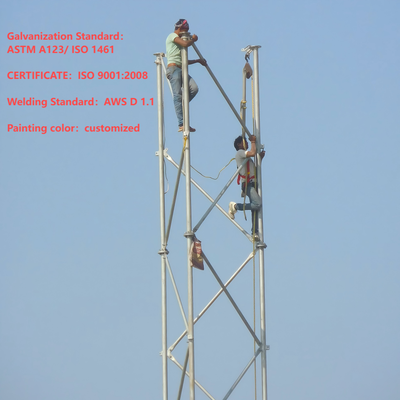

Ensamblaje,Prueba de Torre de Acero Galvanizado

Certificaciones

¡¡¡Haga Clic Aquí Para Más Información!!!

Tipos de productos personalizados y ventajas

Torre Autoportante 
La torre autoportante suele ser de 3 o 4 patas, y su material es tubo de acero o ángulo de acero. En cuanto a la conexión, la torre tubular se conecta por brida, y la torre de ángulo de acero se conecta por tuercas y pernos. 
Características: 
1. Pequeño coeficiente de carga de viento, fuerte resistencia al viento. 
2. Ahorro de recursos de tierra, ubicación conveniente. 
Transporte e instalación convenientes. 

Torre de Tubo de Acero
La torre de tubo se refiere a una estructura de acero de gran altura autoportante con una columna de torre hecha de tubos de acero y una sección de cuerpo de torre en forma triangular. Sus características principales son que la columna de la torre de tres tubos está hecha de tubos de acero y la sección del cuerpo de la torre es triangular, lo que es una estructura de acero de gran altura diferente del ángulo de acero.

Torre Monopolo 
La torre de tubo único, también llamada torre monopolo, es un tipo de uso común, con una apariencia hermosa, que cubre un área pequeña de 9 a 18 metros cuadrados, rentable, y es adoptada por la mayoría de las construcciones. El cuerpo de la torre adopta una sección más razonable, que se conecta a través de pernos de alta resistencia. Tiene las características de fácil instalación y puede adaptarse a una variedad de sitios de campo complicados. 

Torre Arriostrada 
La torre arriostrada tiene una apariencia novedosa, y su característica más importante es que se refuerza mediante el uso de cables de acero. La torre arriostrada es un tipo común de torre de comunicación que es económica y práctica. Es más ligera y barata que las otras. Es muy adecuada para áreas geográficas amplias. 

Torre de Vigilancia
La torre de vigilancia es un edificio multifuncional utilizado principalmente para observar el entorno circundante y desempeña un papel importante en múltiples campos. Su diseño enfatiza la armonía y la unidad con el entorno natural, y el estilo arquitectónico suele estar coordinado con el entorno circundante. Las torres de observación suelen estar compuestas por cuerpos de torre, plataformas, torres y escaleras, con estructuras compactas y duraderas.

Torre Camuflada de Árbol
La Torre Camuflada de Árbol es también una especie de árbol artificial de torre biónica, con una base como una real, además de un diseño meticuloso, cuando se coloca entre los árboles reales en áreas de turismo, parques y plazas, será parte de la naturaleza. 
Características: 
1. Estructura exquisita y apariencia magnífica. 
2. Fuerte estabilidad estructural y larga vida útil. 
3. Pequeña área de cobertura y gran efecto económico.

Nuestros Servicios

JIAYAO CO., LTD. es un fabricante profesional de torres de telecomunicaciones aprobado por ISO9001. Estamos comprometidos a proporcionar a los clientes las soluciones más optimizadas y la mejor torre de comunicación. Muchos productos se han exportado a EE. UU., Europa y otros 55 países diferentes.
Nos especializamos en el diseño y fabricación de torres de ángulo de acero, torres de tubo de acero, torres monopolo, torres de pino, torres arriestradas y torres de vigilancia. Nuestros departamentos incluyen diseño, I+D, inspección, laboratorio, control de calidad, galvanizado y departamentos de torres de acero. Nuestras materias primas provienen de fábricas de acero de renombre en China: HBIS Group, Baowu Steel Group, Shougang Group.
​

Preguntas Frecuentes

P: ¿Cuál es el MOQ aceptable?
R: Nuestro MOQ aceptable es de 1 juego. Cualquier pedido de prueba en pequeñas cantidades es bienvenido.

P: ¿Cuál es el tiempo de entrega?
R: Dentro de los 25 días posteriores a la recepción del depósito.

P: ¿Cuál es el plazo de pago aceptable?
R: TT, L/C, Paypal, Western Union, .

P: ¿Puede hacer OEM para mí?
R: Aceptamos todos los pedidos OEM, solo contáctenos y deme su diseño, le ofreceremos un precio razonable.

P: ¿Cuándo puedo obtener la cotización?
R: Por lo general, le cotizamos dentro de las 24 horas posteriores a la recepción de su consulta. Si tiene mucha prisa por obtener la cotización, llámenos o díganos por correo electrónico, para que podamos considerar su consulta con prioridad.

P: ¿El estándar estructural de su torre de comunicación es ANSI / TIA/ EIA-222-G?
R: Sí.

P: ¿El estándar de galvanizado en caliente es ASTM A 123/153?
R: Sí.

P: ¿Puede proporcionar un libro de cálculo?
R: Sí, pero debe pagar el libro de cálculo.

P: ¿Cuánto dura la vida útil de su producto?
R: 50 años.
P: ¿La estructura de la torre es unitaria?
R: No, podemos diseñarla y producirla según la solicitud del cliente.

P: ¿Cuál es su método de pago?
R: 30% por T/T como depósito, saldo por T/T o L/C a la vista.
