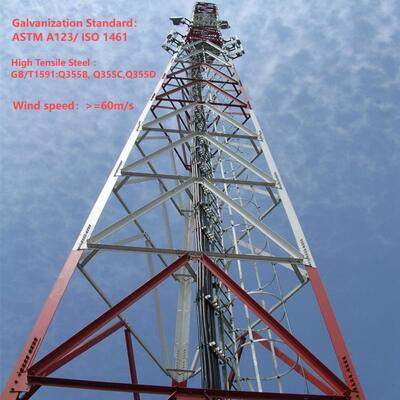

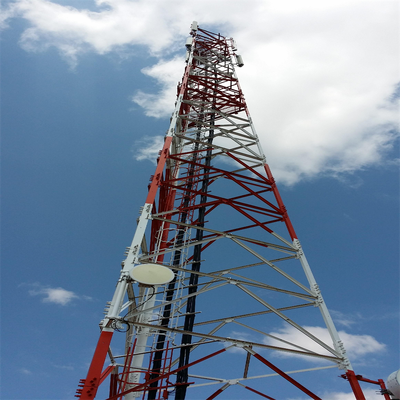

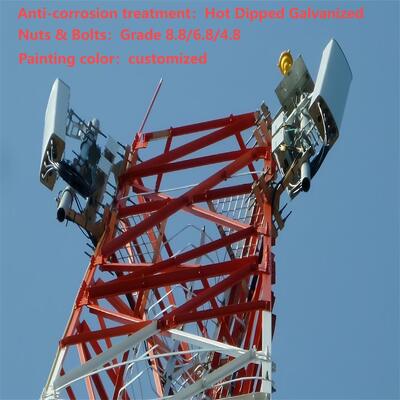

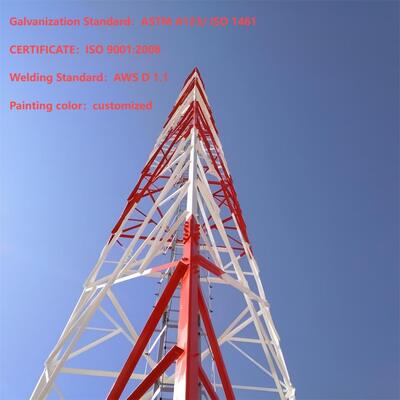

Torre de comunicación de acero angular autoportante de 3 patas para estación base de telecomunicaciones 5G con estructura de acero galvanizado en caliente

Estoy en línea para chatear ahora

Torre de comunicación de acero angular autoportante de 3 patas para estación base de telecomunicaciones 5G con estructura de acero galvanizado en caliente

Torre de comunicación de acero angular autoportante de 3 patas para estación base de telecomunicaciones 5G con estructura de acero galvanizado en caliente
Torre de comunicación de acero angular autoportante de 3 patas para estación base de telecomunicaciones 5G con estructura de acero galvanizado en caliente Torre de comunicación de acero angular autoportante de 3 patas para estación base de telecomunicaciones 5G con estructura de acero galvanizado en caliente Torre de comunicación de acero angular autoportante de 3 patas para estación base de telecomunicaciones 5G con estructura de acero galvanizado en caliente Torre de comunicación de acero angular autoportante de 3 patas para estación base de telecomunicaciones 5G con estructura de acero galvanizado en caliente Torre de comunicación de acero angular autoportante de 3 patas para estación base de telecomunicaciones 5G con estructura de acero galvanizado en caliente Torre de comunicación de acero angular autoportante de 3 patas para estación base de telecomunicaciones 5G con estructura de acero galvanizado en caliente Torre de comunicación de acero angular autoportante de 3 patas para estación base de telecomunicaciones 5G con estructura de acero galvanizado en caliente

Ampliación de imagen :  Torre de comunicación de acero angular autoportante de 3 patas para estación base de telecomunicaciones 5G con estructura de acero galvanizado en caliente

Datos del producto:
Lugar de origen: Porcelana
Nombre de la marca: JIAYAO
Certificación: ISO9001:2008 SGS COC
Número de modelo: Torre de ángulo de 3 patas
Pago y Envío Términos:
Cantidad de orden mínima: >=4 Toneladas
Precio: >=4 Tons,US$1300;>=100 Tons,US$1000
Detalles de empaquetado: 20GP o 40HQ
Tiempo de entrega: Plazo de entrega: 30 días después de recibir el depósito del 30%
Condiciones de pago: LC, T/T
Capacidad de la fuente: 500 toneladas por mes
Contacto Ahora Charle

Torre de comunicación de acero angular autoportante de 3 patas para estación base de telecomunicaciones 5G con estructura de acero galvanizado en caliente

descripción
Nombre del producto: Torre de comunicación de acero angular autoportante de 3 patas para estación base de telecomunicacio Estándar: ANSI/TIA-222-G/H/F, EN 1991-1-4 y EN 1993-3-1
Estándar de galvanización: ASTM A123/ ISO 1461 Material: Ángulo Acero Q235 Q355 Q420 ASTM A36 A572 Gr50
Tuercas y tornillos: Grado 8,8/6,8/4,8 Velocidad del viento: ≥60M/S
Altura: Personalizable (normalmente de 10 a 100 m) Tiempo de vida: Más de 20 años
Tratamiento anticorrosión: Galvanizado en caliente Cumplimiento de estándares: Cumple con las normas ISO e IEC
Carga de antena: Hasta 12 antenas Tipo de cimentación: base de hormigón

Torre de comunicación de acero angular de 3 patas autoportante para la estación base de telecomunicaciones 5G con estructura de acero galvanizado en caliente

Torre de comunicación de acero angular autoportante de 3 patas para estación base de telecomunicaciones 5G con estructura de acero galvanizado en caliente



Torre de comunicación de acero angular autoportante de 3 patas para estación base de telecomunicaciones 5G con estructura de acero galvanizado en caliente

La torre de acero angular de 3 pataspertenece al campo técnico de la fabricación de equipos de comunicación, en particular se refiere a una torre de comunicación inalámbrica triangular, comprende el cuerpo de la torre, el pararrayos,el cuerpo de la torre está formado por la vuelta triangular del cuerpo de la torre, el pie de la torre del cuerpo de la torre está fijado en el suelo, el pararrayos se extiende fuera de la parte superior del cuerpo de la torre, el cuerpo de la torre es la vuelta del cuerpo de la torre de igual pendiente o pendiente variable de una sola vez,La sección transversal del cuerpo de la torre es de acero angular., triángulo equilátero de estructura de recinto de barras transversales, el cuerpo de la torre está provisto de una pluralidad de plataformas operativas secuencialmente de arriba a abajo.El modelo de utilidad revela que una torre de comunicación inalámbrica triangular tiene las ventajas de seguridad y fiabilidad, y una estructura simple.
Descripción del producto

Diseño
1Código de diseño En el caso de los vehículos de las categorías A, B y C, el valor de los valores de los valores de las categorías A, B y C será el valor de los valores de los valores de las categorías A y B.
Acero de estructura
2. Grado Acero suave Acero de alta resistencia
La información que se proporciona en el apartado 1 del presente artículo se utilizará en el caso de los productos de la categoría II, incluidos los productos de la categoría III. GB/T1591:Q355B, Q355C, Q355D
Las demás partidas Las demás partidas de los componentes de las placas de ensayo
EN10025: S235JR, S235J0, S235J2 EN10025: S355JR, S355J0, S355J2
3. Diseño de la velocidad del viento Hasta 250 km/h
4. Desviación admisible 0.5 ~ 1,0 grados @ velocidad de funcionamiento
5. Resistencia a la tensión (Mpa) 360 ~ 510 470 ~ 630
6. Resistencia al rendimiento (t≤16 mm) (Mpa) 235 355
7. Elongación (%) 20 24
8. Fuerza de impacto KV (J) 27 ((20°C) --- Q235B ((S235JR) 27 ((20°C) --- Q345B ((S355JR)
27 ((0°C) --- Q235C ((S235J0) El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero, que es el valor de las emisiones de gases de efecto invernadero.
27 ((-20°C) --- Q235D ((S235J2) 27 ((-20 °C) --- Q345D ((S355J2)
Los demás elementos
9. Grado Grado cuatro.8, 6.8, 8.8
10Normas para las propiedades mecánicas
10.1 Cerrojos Las normas ISO 898-1
10.2 Nueces Las normas ISO 898-2
10.3 Lavadoras Las normas ISO 6507-1
11. Normas para las dimensiones
11.1 Cerrojos Se aplicará la norma DIN 7990, DIN 931, DIN 933.
11.2 Nueces Se aplican las siguientes condiciones:
11.3 Lavadoras Las condiciones de ensayo de los materiales de ensayo se determinarán en función de los resultados obtenidos en el ensayo.
Saldado
12Método Saldado con arco blindado y soldado con arco sumergido (SAW)
13. Estándar AWS D1. ¿Qué quiere decir?1
Las demás:
14- Norma de galvanización de las secciones de acero La norma ISO 1461 o la norma ASTM A123
15. Norma de galvanización de los pernos y las tuercas Las demás partidas de los productos enumerados en el anexo II

¿Qué es el cuerpo de la torre angular de acero de 3 patas?

El cuerpo de una torre de acero angular de 3 patas es la estructura de carga central de la torre, caracterizada por una configuración triangular.Se compone de tres patas verticales de acero (o columnas) conectadas en la parte superior, con elementos de conexión de acero angulares adicionales que unen las patas a lo largo de toda la altura.la carrocería está diseñada para soportar de manera eficiente ambas cargas verticales (eSu diseño angular y su estructura triangular proporcionan una estabilidad excepcional.incluso en condiciones ambientales adversasEl cuerpo sirve como estructura de soporte primaria para la comunicación de montaje, transmisión de energía,o equipos de vigilancia.
Torre de comunicación de acero angular autoportante de 3 patas para estación base de telecomunicaciones 5G con estructura de acero galvanizado en caliente

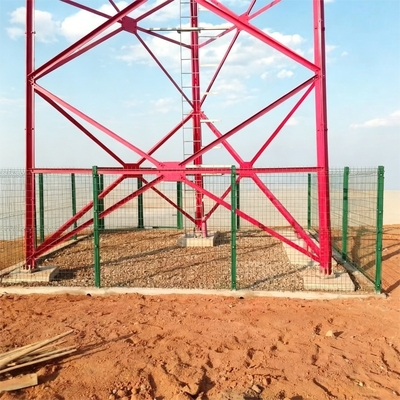

¿Qué es el pie de la torre angular de acero de 3 patas?

El "pie" de una torre de acero angular de 3 patas se refiere a la parte base de cada pierna vertical, que interactúa con la base de la torre.Es un componente crítico responsable de la transferencia de todo el peso de la torre y sus cargas (equipoLos pies se diseñan típicamente con placas de conexión, pernos,o puntos de anclaje que se adhieren firmemente a la base de hormigón o reforzadaConstruidos de acero galvanizado de alta resistencia (consistente con el cuerpo de la torre), los pies están diseñados para resistir el corte, la tensión y las fuerzas de compresión,evitar que la torre se mueva o se derrumbeSu diseño está adaptado a las condiciones geológicas del sitio, garantizando la compatibilidad con los cimientos para una máxima estabilidad.
Torre de comunicación de acero angular autoportante de 3 patas para estación base de telecomunicaciones 5G con estructura de acero galvanizado en caliente
¿Qué es la escalera y la bandeja de cable de la torre de acero angular de 3 patas?



  • Escalera: Un componente de acceso de seguridad instalado a lo largo del cuerpo de la torre, que proporciona un camino seguro para que los trabajadores suban a la parte superior (o plataformas intermedias) para la instalación, el mantenimiento o la inspección.Las escaleras se hacen generalmente de acero galvanizado para su resistencia a la corrosión y resistenciaLas escaleras pueden incluir elementos de seguridad tales como barandillas, sistemas anticaídas o recintos de jaulas para proteger a los trabajadores de las caídas.
  • Tray de cable: Un canal o bandeja estructural montado en el cuerpo de la torre, diseñado para organizar, soportar y proteger cables (por ejemplo, cables de comunicación, cables de energía,o cables de señal) que corren entre la base de la torre y el equipo en la parte superiorLas bandejas de cables mantienen los cables limpios, evitan enredos o daños por factores ambientales (viento, lluvia, radiación UV) y facilitan un fácil acceso para el mantenimiento.a menudo están hechos de acero galvanizado para garantizar la durabilidad y la compatibilidad con el diseño resistente a la corrosión de la torreJuntos, la escalera y la bandeja de cables mejoran la funcionalidad de la torre al permitir un acceso seguro y una gestión eficiente del cable.


Torre de comunicación de acero angular autoportante de 3 patas para estación base de telecomunicaciones 5G con estructura de acero galvanizado en caliente
¿Cómo instalar una torre de acero angular de 3 patas?

La instalación de una torre angular de acero de tres patas sigue un proceso sistemático centrado en la seguridad:

  1. Estudio del sitio y preparación de los cimientos: En primer lugar, realizar un estudio detallado del sitio para determinar la ubicación óptima, evaluar las condiciones geológicas e identificar posibles limitaciones ambientales o estructurales (por ejemplo, velocidades del viento,actividad sísmica)Luego, construya una base robusta (generalmente de hormigón o hormigón armado) adaptada a los requisitos de peso y carga de la torre.Los cimientos deben estar planos y firmemente anclados al suelo para sostener los pies de la torre.
  2. Ensamblaje del componente de la torre: Transporte de componentes prefabricados (piernas de acero, elementos de conexión, escalera, bandeja de cable) al emplazamiento.conectar los miembros de conexión angulares para formar la estructura de la torre, y instalar componentes auxiliares como la escalera y la bandeja de cables durante el montaje.
  3. Construcción de la torre: Utilice grúas o equipos de elevación especializados para elevar la torre ensamblada (o sus secciones, para torres más altas) en posición vertical.Alinear cuidadosamente los pies de la torre con los puntos de anclaje de los cimientos y asegurarlos con pernos o anclajes para bloquear la torre en su lugar.
  4. Instalación del equipo: Montar el equipo previsto (por ejemplo, antenas, antenas de microondas, líneas de transmisión de energía) en la plataforma superior de la torre o en puntos de montaje designados.Los cables de conducción a través de la bandeja de cables preinstalada, conectando el equipo a la base.
  5. Control de calidad y controles de seguridad: Realizar inspecciones de calidad estrictas para verificar la integridad estructural de la torre (por ejemplo, la estanqueidad de los tornillos, la alineación de los componentes, la resistencia a la corrosión).Implementar protocolos de seguridad en toda la instalación (eLos controles finales confirman que la torre es estable y que el equipo está correctamente instalado.y todos los sistemas funcionan según lo previsto.

Torre de comunicación de acero angular autoportante de 3 patas para estación base de telecomunicaciones 5G con estructura de acero galvanizado en caliente
Pruebas de torre de acero angular galvanizante.

El galvanizado es un proceso crítico para las torres angulares de acero (como las torres angulares de acero de 3 patas), ya que proporciona resistencia a la corrosión y prolonga la vida útil de la estructura en exteriores,En el caso de los animales, el riesgo de muerte es muy elevado.Para garantizar que el revestimiento galvanizado cumpla con los estándares de calidad y tenga el funcionamiento previsto,se llevan a cabo una serie de procedimientos de ensayo rigurosos.

Torre de comunicación de acero angular autoportante de 3 patas para estación base de telecomunicaciones 5G con estructura de acero galvanizado en caliente

Torre de comunicación de acero angular autoportante de 3 patas para estación base de telecomunicaciones 5G con estructura de acero galvanizado en caliente
Por favor haga clic aquí para obtener más información!!!!!!

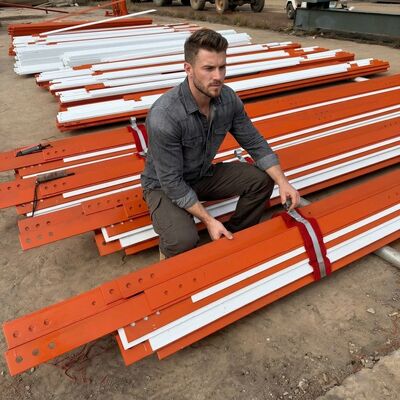

Embalaje y envío

Torre de comunicación de acero angular autoportante de 3 patas para estación base de telecomunicaciones 5G con estructura de acero galvanizado en caliente

Torre de comunicación de acero angular autoportante de 3 patas para estación base de telecomunicaciones 5G con estructura de acero galvanizado en calienteTorre de comunicación de acero angular autoportante de 3 patas para estación base de telecomunicaciones 5G con estructura de acero galvanizado en caliente- ¿ Qué?

Los clientes de la cooperación

Torre de comunicación de acero angular autoportante de 3 patas para estación base de telecomunicaciones 5G con estructura de acero galvanizado en caliente

- ¿ Qué?

Certificaciones

Torre de comunicación de acero angular autoportante de 3 patas para estación base de telecomunicaciones 5G con estructura de acero galvanizado en caliente- ¿ Qué?



Por favor haga clic aquí para obtener más información!!!!!!





Tipos de productos personalizados y ventajas

Torre de apoyo propio 
La torre autoportante es generalmente una torre de 3 o 4 piernas, y su material es una tubería de acero o acero angular.y la torre de acero de ángulo está conectada por tuercas y pernos.
Características:
1- Pequeño coeficiente de carga del viento, fuerte resistencia al viento.
2Ahorrar recursos de la tierra, ubicación conveniente.
Transporte y instalación convenientes.



Torre de comunicación de acero angular autoportante de 3 patas para estación base de telecomunicaciones 5G con estructura de acero galvanizado en caliente





Torre de acero de tuberías
La torre del tubo se refiere a una estructura de acero de gran altura autoportante con una columna de torre hecha de tuberías de acero y una sección del cuerpo de la torre en forma triangular.Sus características principales son que la columna de la torre de tres tubos está hecha de tuberías de acero y la sección del cuerpo de la torre tiene una forma triangular, que es una estructura de acero de gran altura diferente del acero angular.

Torre de comunicación de acero angular autoportante de 3 patas para estación base de telecomunicaciones 5G con estructura de acero galvanizado en caliente

Torre del monopolio

La torre de monopolio, es un tipo comúnmente utilizado, con un aspecto hermoso, que cubre un área pequeña de 9 a 18 metros cuadrados, rentable y es adoptada por la mayoría de la construcción.El cuerpo de la torre adopta una sección más razonable, que se conecta a través de un perno de alta resistencia o una conexión de superposición (conexión deslizante). Tiene las características de una fácil instalación y puede adaptarse a una variedad de complejos sitios de campo.

Torre de comunicación de acero angular autoportante de 3 patas para estación base de telecomunicaciones 5G con estructura de acero galvanizado en caliente



Torre de Guyed 
La torre de cableado tiene un aspecto novedoso y su característica más importante es el refuerzo mediante el uso de alambre de cableado de acero.La torre de cableado es un tipo común de torre de comunicación que es económica y práctica.Es más ligero y más barato que los otros.Es muy adecuado para las áreas geográficas amplias.

Torre de comunicación de acero angular autoportante de 3 patas para estación base de telecomunicaciones 5G con estructura de acero galvanizado en caliente

Torre de comunicación de acero angular autoportante de 3 patas para estación base de telecomunicaciones 5G con estructura de acero galvanizado en calienteTorre de comunicación de acero angular autoportante de 3 patas para estación base de telecomunicaciones 5G con estructura de acero galvanizado en caliente

Torre de vigilancia
La torre de vigilancia es un edificio multifuncional utilizado principalmente para observar el entorno circundante y desempeña un papel importante en múltiples campos.Su diseño hace hincapié en la armonía y la unidad con el entorno naturalLas torres de observación suelen estar compuestas por cuerpos de torres, plataformas, torres y escaleras.con estructuras compactas y resistentes.

Torre de comunicación de acero angular autoportante de 3 patas para estación base de telecomunicaciones 5G con estructura de acero galvanizado en caliente

Torre de árboles camuflada
Torre de árboles camuflados también es una especie de árboles artificiales de torre de árboles biónicos, en la base como uno real, además del diseño meticuloso, cuando se coloca entre los árboles reales en el área turística,Parque y plaza, será parte de la naturaleza.
Características:
1Una estructura exquisita y una apariencia magnífica.
2. Fuerte estabilidad estructural y larga vida útil.
3- Pequeña superficie y gran efecto económico.

Torre de comunicación de acero angular autoportante de 3 patas para estación base de telecomunicaciones 5G con estructura de acero galvanizado en caliente

Torre de comunicación de acero angular autoportante de 3 patas para estación base de telecomunicaciones 5G con estructura de acero galvanizado en caliente

Nuestros servicios

JIAYAO CO., LTD. es un fabricante profesional de torres de telecomunicaciones y aprobado por ISO9001. Nos comprometemos a proporcionar a los clientes las soluciones más optimizadas y la mejor torre de comunicación.Muchos productos han sido exportados a EE.UU., Europa y otros 55 países.
Nos especializamos en el diseño y fabricación de torre de acero de ángulo, torre de acero de tubo, torre de monopolio, torre de pino, torre de hombre y torre de guardia.LaboratorioNuestras materias primas provienen de fábricas de acero famosas en China: HBIS Group, Baowu Steel Group, Shougang Group.

- ¿ Qué?Torre de comunicación de acero angular autoportante de 3 patas para estación base de telecomunicaciones 5G con estructura de acero galvanizado en caliente



Preguntas frecuentes

P: ¿Cuál es el MOQ aceptable?
R: Nuestro MOQ aceptable es 1 juego. Cualquier pedido de prueba en pequeña cantidad es bienvenido.

P: ¿Cuál es el plazo de entrega?
R: Dentro de los 25 días siguientes a la recepción del depósito.

P: ¿Cuál es el plazo de pago aceptable?
A: TT, L/C, Paypal, Western Union, dinero en gramo.

P: ¿Puedes hacer OEM para mí?
A: Aceptamos todos los pedidos OEM, sólo póngase en contacto con nosotros y déme su diseño, le ofreceremos un precio razonable.

P: ¿Cuándo puedo obtener el presupuesto?
R: Por lo general, le ofrecemos un presupuesto dentro de las 24 horas siguientes a la recepción de su consulta. Si es muy urgente obtener el presupuesto, por favor, llámenos o díganos por correo, para que podamos considerar su consulta como una prioridad.

P: ¿Es su torre de comunicaciones el estándar estructural ANSI / TIA / EIA-222-G?
A: Sí.

P: ¿El estándar de galvanizado por inmersión en caliente es ASTM A 123/153?
A: Sí.

P: ¿Puede proporcionar un libro de cálculos?
R: Sí, pero hay que pagar por el libro de cálculos

P: ¿Cuánto dura la vida útil de su producto?
A: 50 años.
P: ¿Es la estructura de la torre unitaria?
R: No, podemos diseñarlo y producirlo según la solicitud del cliente.

P: ¿Cuál es su método de pago?
A:30% por T/T como depósito, el saldo por T/T o L/C a vista.
