Torre de comunicación de acero angular galvanizado de 4 patas de 20m 55m 60m autoportante para red inalámbrica


Torre de celosía de acero angular de 4 patas es una estructura de acero autoportante de alta resistencia diseñada para el soporte de infraestructura crítica. Caracterizada por su marco de cuatro patas con base cuadrada y conexiones de celosía entrecruzadas, sirve como una columna vertebral confiable para la comunicación, la transmisión de energía y otras aplicaciones industriales en todo el mundo. A diferencia de las torres arriostradas que dependen de cables externos para su estabilidad, este diseño autoportante se mantiene de forma independiente, lo que lo hace adaptable a diversos entornos, desde áreas urbanas hasta regiones remotas.
Como piedra angular de la infraestructura moderna, la torre de celosía de acero angular de 4 patas combina durabilidad, versatilidad y practicidad para satisfacer las crecientes demandas de los sectores de comunicación, energía y vigilancia. Su diseño maduro y su rendimiento confiable la convierten en una opción preferida para proyectos en todo el mundo.
Descripción del producto
Detalles del embalaje:La torre de telecomunicaciones se agrupará con flejes galvanizados según los requisitos del cliente.
Entrega:Enviado en 20 días después del pago desde el puerto de Tianjin

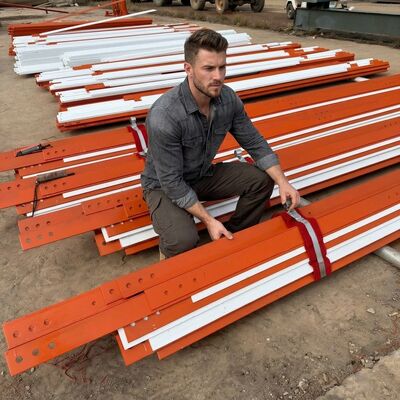

Miembros de la torre:Una torre de acero se separa en varios bultos.
Pernos: Bolsa Pacrum.lon o acero
Nos especializamos en el diseño y fabricación de torres de acero personalizadas para aplicaciones de telecomunicaciones, monitoreo, observación y seguridad. A continuación se detallan las informaciones del producto:
| Diseño |
| 1. Código de diseño |
ANSI/TIA-222-G/H/F, EN 1991-1-4 y EN 1993-3-1 |
| Acero estructural |
| 2. Grado |
Acero dulce |
Acero de alta resistencia |
| |
GB/T 700:Q235B, Q235C,Q235D |
GB/T1591:Q345B, Q345C,Q3455D |
| |
ASTM A36 |
ASTM A572 Gr50 |
| |
EN10025: S235JR, S235J0,S235J2 |
EN10025: S355JR, S355J0,S355J2 |
| 3. Velocidad de diseño del viento |
Hasta 250 km/h |
| 4. Deflexión admisible |
0.5 ~1.0 grados @ velocidad operativa |
| 5. Resistencia a la tracción (Mpa) |
360~510 |
470~630 |
| 6. Límite elástico (t≤16mm) (Mpa) |
235 |
355 |
| 7. Alargamiento (%) |
20 |
24 |
| 8. Resistencia al impacto KV (J) |
27(20°C)---Q235B(S235JR) |
27(20°C)---Q345B(S355JR) |
| |
27(0°C)---Q235C(S235J0) |
27(0°C)---Q345C(S355J0) |
| |
27(-20°C)---Q235D(S235J2) |
27(-20°C)---Q345D(S355J2) |
| Pernos y tuercas |
| 9. Grado |
Grado 4.8, 6.8, 8.8 |
| 10. Normas para propiedades mecánicas |
| 10.1 Pernos |
ISO 898-1 |
| 10.2 Tuercas |
ISO 898-2 |
| 10.3 Arandelas |
ISO 6507-1 |
| 11. Normas para dimensiones |
| 11.1 Pernos |
DIN7990, DIN931, DIN933 |
| 11.2 Tuercas |
ISO4032, ISO4034 |
| 11.3 Arandelas |
DIN7989, DIN127B, ISO7091 |
| Soldadura |
| 12. Método |
Soldadura por arco con protección de CO2 y soldadura por arco sumergido (SAW) |
| 13. Norma |
AWS D1.1 |
| Marcado |
| 14. Método de marcado de los miembros |
Estampado hidráulico |
| Galvanizado |
| 15. Norma de galvanizado de perfiles de acero |
ISO 1461 o ASTM A123 |
| 16. Norma de galvanizado de pernos y tuercas |
ISO 1461 o ASTM A153 |
| Prueba |
| 17. Prueba de fábrica |
Prueba de tracción, análisis de elementos, prueba de Sharpy (prueba de impacto), flexión en frío,
Prueba de Preece, prueba de martillo
|

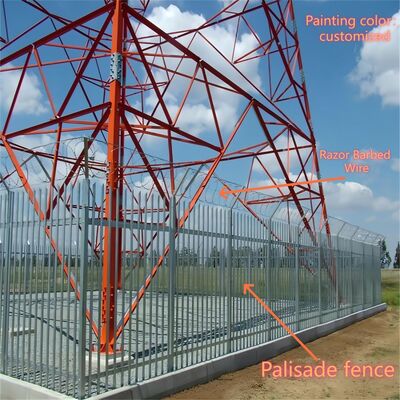

La estructura de celosía de una torre de acero angular de 4 patas es un marco entrecruzado similar a una armadura que conecta las cuatro patas verticales de acero angular de la torre. Compuesto por miembros de acero interconectados (típicamente acero angular o barras de celosía), forma un patrón similar a una red que distribuye las cargas, incluido el peso propio de la torre, el peso del equipo, el viento, las fuerzas sísmicas y las cargas de hielo, de manera uniforme en las cuatro patas. Esta estructura está integrada en toda la altura de la torre, complementando el diseño cónico de la torre (más ancho en la base, más estrecho en la parte superior) para mejorar la integridad estructural y la estabilidad. La configuración de celosía equilibra alta resistencia con un rendimiento ligero, minimizando el uso de materiales y maximizando la capacidad de carga y la resistencia a condiciones ambientales extremas. También facilita el flujo de aire, reduciendo la resistencia al viento y mejorando aún más la estabilidad general de la torre.

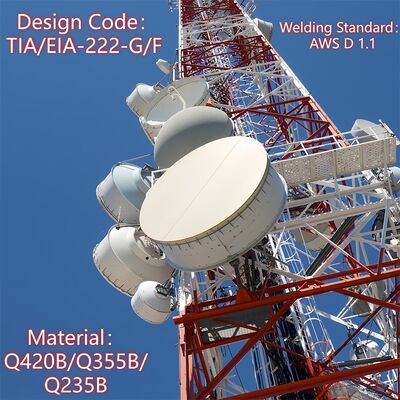

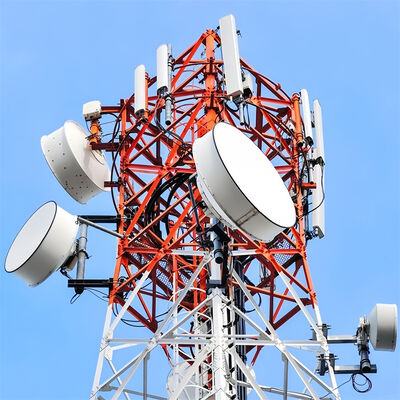

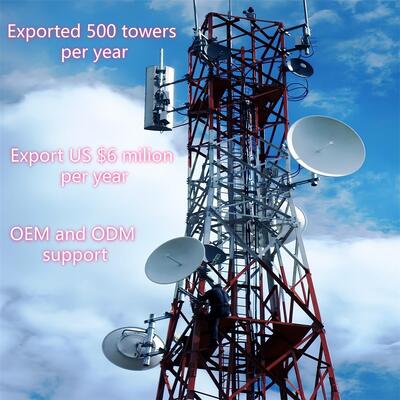

El montaje de una antena parabólica de microondas (MW) en una torre de acero angular de 4 patas sigue un proceso sistemático y conforme a las normas de seguridad:
- Preparación previa a la instalación: Verifique la capacidad de carga de la torre para asegurarse de que pueda soportar el peso de la antena parabólica de microondas (incluida la antena, el soporte de montaje y el hardware asociado). Compruebe que el diseño de la torre cumple con las normas pertinentes (por ejemplo, TIA/EIA-222-G/F) para el montaje de equipos.
- Instalación del soporte: Fije los soportes dedicados para antenas/microondas (suministrados con la torre o fabricados a medida) en los puntos de montaje predeterminados en el cuerpo de la torre o en la plataforma del equipo. Estos soportes se aseguran con pernos de alta resistencia (que cumplen con la norma ISO 898 grado 6.8/8.8) para garantizar una conexión firme a la estructura de celosía o a las patas de la torre.
- Elevación y posicionamiento de la antena parabólica: Utilice grúas o equipos de elevación especializados para izar la antena parabólica de microondas a la altura objetivo (generalmente en las secciones superiores de la torre o en una plataforma de equipo dedicada). Asegúrese de que la antena parabólica esté alineada con la ruta de comunicación punto a punto prevista (ajuste para acimut y elevación según sea necesario).
- Aseguramiento de la antena parabólica: Fije la antena parabólica de microondas a los soportes preinstalados utilizando hardware compatible, apretando los pernos al par especificado con herramientas calibradas. Asegúrese de que la antena parabólica esté nivelada y estable, sin tambaleos ni movimientos.
- Enrutamiento e integración de cables: Enrute los cables de señal de la antena parabólica a través de las bandejas de cables integradas de la torre para protegerlos de daños ambientales. Conecte los cables a los equipos apropiados (por ejemplo, transmisores/receptores) en la base de la torre o en la plataforma intermedia, asegurando un aislamiento e impermeabilización adecuados.
- Inspección final: Realice una inspección visual para confirmar que la antena parabólica esté montada de forma segura, que los soportes estén intactos y que los cables estén organizados correctamente. Pruebe la transmisión de señal de la antena parabólica para verificar la alineación y la funcionalidad, cumpliendo con los protocolos de seguridad durante todo el proceso.

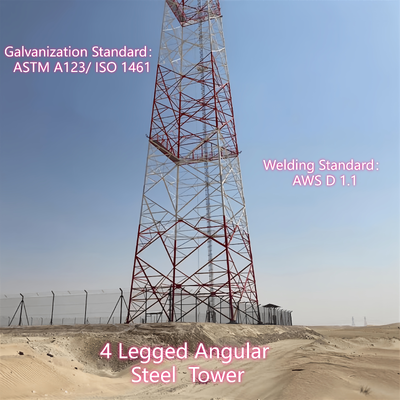

La estructura principal de una torre de acero angular de 4 patas es un marco autoportante diseñado para la estabilidad y la capacidad de carga, que consta de tres componentes principales:
- Cuatro patas verticales de acero angular: Los elementos principales de soporte de carga, fabricados con acero estructural de alta calidad (por ejemplo, Q235B, Q345B, Q420; conforme a ASTM A36/A572) y dispuestos en una configuración de base cuadrada. Estas patas transfieren el peso total de la torre (incluidos los equipos y las cargas ambientales) a la cimentación.
- Conexiones de celosía: Miembros de acero entrecruzados (acero angular o barras de celosía) que unen las cuatro patas horizontal y diagonalmente. Este sistema de celosía distribuye las cargas uniformemente por toda la estructura, mejora la rigidez y resiste las fuerzas laterales (viento, actividad sísmica), formando el patrón de celosía característico de la torre.
- Diseño de marco cónico: La torre se estrecha gradualmente desde la base hasta la parte superior (más ancha en la parte inferior, más estrecha en la parte superior), optimizando la integridad estructural al concentrar el material donde las cargas son más pesadas (en la base) y reduciendo la resistencia al viento en altitudes más altas.
Elementos estructurales suplementarios (por ejemplo, plataformas de equipos, escaleras de acceso y bandejas de cables) se integran en el marco principal para soportar la funcionalidad práctica, pero las cuatro patas verticales y las conexiones de celosía forman la columna vertebral estructural de la torre.

A. Plataforma
- Propósito: Sirve como un espacio de trabajo elevado y estable para instalar, mantener o inspeccionar equipos (por ejemplo, antenas parabólicas de microondas, antenas 5G, dispositivos de vigilancia) y componentes de la torre. También proporciona un punto de descanso seguro para los trabajadores durante el ascenso.
- Características de diseño: Típicamente fabricada de acero galvanizado (conforme a ASTM A123/ISO 1461 para resistencia a la corrosión) e integrada en la estructura de celosía de la torre a alturas especificadas. Las plataformas pueden incluir barandillas de seguridad, superficies antideslizantes y escotillas de acceso para garantizar la seguridad de los trabajadores. Están diseñadas para soportar el peso de los trabajadores, herramientas y equipos, alineándose con la capacidad de carga general de la torre.
- Personalización: Se puede añadir a múltiples alturas según las necesidades del proyecto (por ejemplo, cerca de los puntos de montaje de la antena o a media altura para mantenimiento).
B. Escalera
- Propósito: Un sistema de acceso de seguridad dedicado que permite a los trabajadores subir a la torre para acceder a plataformas, equipos o secciones superiores para instalación, inspección o reparaciones.
- Características de diseño: Construida de acero galvanizado para mayor durabilidad y resistencia a la corrosión, con peldaños espaciados uniformemente (según las normas de seguridad de la industria) para una escalada cómoda. Las características de seguridad clave incluyen pasamanos, sistemas anticaídas (por ejemplo, guías de cable para arneses) y, a veces, recintos de jaula para prevenir caídas. La escalera se fija verticalmente a las patas de la torre o a la celosía, asegurando un camino seguro y estable.
- Cumplimiento: Diseñada en línea con las regulaciones de seguridad y las normas de la industria (por ejemplo, TIA/EIA-222-G/F), priorizando la protección del trabajador durante el acceso vertical.
Juntas, la plataforma y la escalera mejoran la usabilidad de la torre al permitir un acceso seguro y eficiente a equipos y componentes de gran altitud, lo que respalda la operación y el mantenimiento continuos.
El galvanizado es un tratamiento de superficie vital para las torres de celosía de acero angular de 4 patas, que proporciona resistencia a la corrosión a largo plazo para soportar condiciones exteriores adversas y extender la vida útil de la torre más allá de los 20 años. A continuación, se presenta una descripción general simplificada de sus pruebas de galvanizado:
1. Objetivos principales de las pruebas
- Garantizar un espesor de recubrimiento suficiente para una protección duradera contra la corrosión.
- Verificar la uniformidad del recubrimiento de zinc y una fuerte adherencia (evitar el descascarillado/desprendimiento).
- Comprobar la ausencia de defectos críticos (por ejemplo, acero desnudo, grietas, picaduras).
- Cumplir con las normas internacionales (ASTM A123, ISO 1461).
2. Métodos de prueba clave (realizados post-fábrica y post-instalación)
- Espesor del recubrimiento: Utilizar medidores de espesor magnéticos (no destructivos) o micrómetros (destructivos solo de muestra); mínimo 85-120 µm (más grueso para entornos hostiles).
- Adherencia: Prueba de flexión (180°), prueba de martillo o prueba de corte en cruz con cuchillo; no se permite el desprendimiento del recubrimiento.
- Inspección visual: Comprobar si hay acero desnudo, grietas, acumulación desigual de zinc o contaminación; se aceptan irregularidades menores si no afectan.
- Resistencia a la corrosión: Prueba de niebla salina (ASTM B117/ISO 9227) durante 100-500 horas (resistencia al óxido rojo); exposición prolongada en campo opcional.
- Análisis químico opcional: AAS/XRF para confirmar ≥98% de pureza de zinc y detectar impurezas.
3. Normas de cumplimiento
Cumplir con ASTM (A123, B117, A572), ISO (1461, 9227, 898), códigos de diseño de torres (TIA/EIA-222-G/F) y regulaciones locales.
4. Verificaciones puntuales post-instalación
- Volver a medir el espesor en juntas críticas.
- Inspeccionar si hay daños (arañazos, abolladuras) y retocar con pintura rica en zinc si es necesario.
- Verificar la integridad del recubrimiento en los agujeros de los pernos y las áreas de alto desgaste.
Estas pruebas garantizan la fiabilidad del recubrimiento galvanizado, apoyando el rendimiento de la torre en aplicaciones de infraestructura.





Mounting a microwave (MW) dish on a 4-legged angular steel tower follows a systematic, safety-compliant process:

Pre-installation Preparation: Verify the tower’s load-bearing capacity to ensure it can support the MW dish’s weight (including the dish, mounting bracket, and associated hardware). Check that the tower’s design complies with relevant standards (e.g., TIA/EIA-222-G/F) for equipment mounting.
Bracket Installation
: Attach dedicated antenna/microwave brackets (provided with the tower or custom-fabricated) to pre-designated mounting points on the tower’s body or equipment platform. These brackets are secured using high-strength bolts (complying with ISO 898 grade 6.8/8.8) to ensure a firm connection to the lattice structure or tower legs.Lattice Truss Connections
: Use cranes or specialized lifting equipment to hoist the MW dish to the target height (typically on the upper sections of the tower or a dedicated equipment platform). Ensure the dish is aligned with the intended point-to-point communication path (adjust for azimuth and elevation as required).
A. Platform
: Fasten the MW dish to the pre-installed brackets using compatible hardware, tightening bolts to the specified torque with calibrated tools. Ensure the dish is level and stable, with no wobble or movement.
Cable Routing and Integration
: Route the dish’s signal cables through the tower’s integrated cable trays to protect them from environmental damage. Connect the cables to the appropriate equipment (e.g., transmitters/receivers) at the tower base or intermediate platform, ensuring proper insulation and waterproofing.

Final Inspection
: Conduct a visual check to confirm the dish is securely mounted, brackets are intact, and cables are properly organized. Test the dish’s signal transmission to verify alignment and functionality, adhering to safety protocols throughout the process.

What is the main structure of 4 legged angular steel tower?
The main structure of a 4-legged angular steel tower is a self-supporting framework designed for stability and load-bearing, consisting of three core components: Four Vertical Angle Steel Legs

: The primary load-bearing elements, made of high-quality structural steel (e.g., Q235B, Q345B, Q420; compliant with ASTM A36/A572) and arranged in a square base configuration. These legs transfer the tower’s total weight (including equipment and environmental loads) to the foundation.Lattice Truss Connections
: Crisscross steel members (angular steel or lattice bars) that link the four legs horizontally and diagonally. This truss system distributes loads evenly across the structure, enhances rigidity, and resists lateral forces (wind, seismic activity), forming the tower’s characteristic lattice pattern.



Tapered Frame Design
: The tower narrows gradually from the base to the top (wider at the bottom, narrower at the top), optimizing structural integrity by concentrating material where loads are heaviest (at the base) and reducing wind resistance at higher elevations.

Supplementary structural elements (e.g., equipment platforms, climbing ladders, and cable trays) are integrated into the main framework to support practical functionality, but the four vertical legs and lattice truss connections form the tower’s structural backbone.
Platform,ladder of 4 legged angular steel tower
A. Platform
Purpose
: Serves as an elevated, stable workspace for installing, maintaining, or inspecting equipment (e.g., MW dishes, 5G antennas, surveillance devices) and tower components. It also provides a safe resting point for workers during climbing.
Design Features


: Typically made of galvanized steel (complying with ASTM A123/ISO 1461 for corrosion resistance) and integrated into the tower’s lattice structure at specified heights. Platforms may include safety railings, non-slip surfaces, and access hatches to ensure worker safety. They are engineered to support the weight of workers, tools, and equipment, aligning with the tower’s overall load-bearing capacity.
Customization
: Can be added at multiple heights based on project needs (e.g., near antenna mounting points or mid-tower for maintenance).
B. Ladder
Purpose
