Transmisión de señal Torre de telefonía móvil de radio de comunicaciones de acero angular de 4 patas para telecomunicaciones
JIAYAO | Su socio confiable en la torre de comunicación global
Como fabricante profesional centrado en torres de comunicación de acero, JIAYAO ofrece20 años de experiencia en fabricación y exportación.a cada proyecto de infraestructura de telecomunicaciones. Entregamos más de1.000 torres terminadasa los mercados globales anualmente, con un volumen de exportación anual que alcanza los 10 millones de dólares estadounidenses. Hasta ahora, nuestras soluciones de torre se han implementado con éxito en55 países en todoSudeste Asiático, Medio Oriente, América Latina, África y más allá.
Proporcionamos completoOEM/ODMServicios de personalización para satisfacer todas las demandas específicas de su proyecto. Desde torres de celosía celular 5G estándar, monopolos y mástiles arriostrados, hasta torres para aplicaciones específicas construidas para sitios mineros, parques eólicos y escenarios climáticos extremos, podemos adaptar la solución óptima a sus necesidades.
Respaldados por un estricto control de calidad, capacidades maduras de entrega global y soporte técnico completo, hemos sido un socio confiable desde hace mucho tiempo para operadores de telecomunicaciones, contratistas EPC e integradores de proyectos en todo el mundo.
Desplácese hacia abajo para ver especificaciones detalladas de productos, casos de proyectos y soluciones personalizadas.↓↓↓

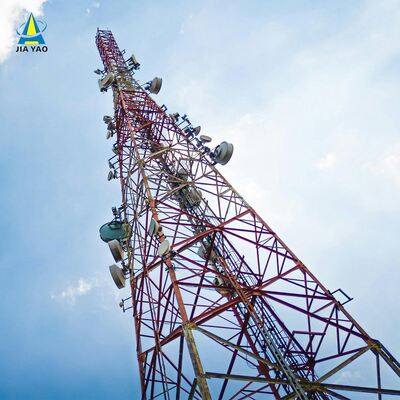

Torre de celosía de acero angular de 4 patasEs una estructura de acero independiente y de alta resistencia diseñada para soportar infraestructuras críticas. Caracterizado por su estructura de cuatro patas de base cuadrada y conexiones de celosía entrecruzadas, sirve como una columna vertebral confiable para comunicaciones, transmisión de energía y otras aplicaciones industriales en todo el mundo. A diferencia de las torres arriostradas que dependen de cables externos para su estabilidad, este diseño autoportante se sostiene de forma independiente, lo que lo hace adaptable a diversos entornos, desde áreas urbanas hasta regiones remotas.
Como piedra angular de la infraestructura moderna, la torre de celosía de acero angular de 4 patas combina durabilidad, versatilidad y practicidad para satisfacer las crecientes demandas de los sectores de comunicación, energía y vigilancia. Su diseño maduro y rendimiento confiable lo convierten en la opción preferida para proyectos en todo el mundo.
Descripción del Producto

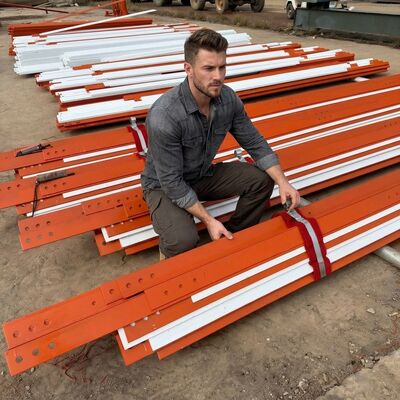

Detalles de empaquetado:La torre de telecomunicaciones se sujetará con flejes galvanizados según los requisitos del cliente.
Entregar:Enviado en 20 días después del pago desde el puerto de Tianjin
Miembros de la torre:Una torre de acero se divide en varios haces.
Pernos:Bolsa Pacrum.lon o acero.
Nos especializamos en el diseño y fabricación de torres de acero personalizadas para aplicaciones de telecomunicaciones, monitoreo, observación y seguridad.A continuación se muestra la información detallada del producto:

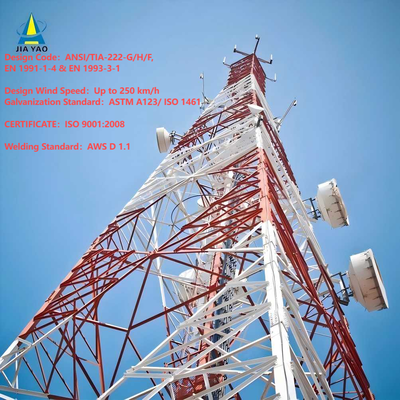

| Diseño |
| 1. Código de diseño |
ANSI/TIA-222-G/H/F, EN 1991-1-4 y EN 1993-3-1 |
| Estructura de acero |
| 2. Grado |
Acero dulce |
Acero de alta resistencia |
| |
GB/T700:Q235B, Q235C,Q235D |
GB/T1591:Q345B, Q345C,Q3455D |
| |
ASTM A36 |
ASTM A572 Gr50 |
| |
EN10025: S235JR, S235J0, S235J2 |
EN10025: S355JR, S355J0, S355J2 |
| 3. Diseño de la velocidad del viento |
Hasta 250 kilómetros por hora |
| 4. Deflexión permitida |
0,5 ~1,0 grados a velocidad operativa |
| 5. Fuerza de tensión (Mpa) |
360~510 |
470~630 |
| 6. Límite elástico (t≤16mm) (Mpa) |
235 |
355 |
| 7. Alargamiento (%) |
20 |
24 |
| 8. Resistencia al impacto KV (J) |
27(20°C)---Q235B(S235JR) |
27(20°C)---Q345B(S355JR) |
| |
27(0°C)---Q235C(S235J0) |
27(0°C)---Q345C(S355J0) |
| |
27(-20°C)---Q235D(S235J2) |
27(-20°C)---Q345D(S355J2) |
| Pernos y tuercas |
| 9. Grado |
Grado 4.8, 6.8, 8.8 |
| 10. Normas para propiedades mecánicas. |
| 10.1 Pernos |
ISO 898-1 |
| 10.2 Nueces |
ISO 898-2 |
| 10.3 Arandelas |
ISO 6507-1 |
| 11. Estándares para dimensiones |
| 11.1 Pernos |
DIN7990, DIN931, DIN933 |
| 11.2 Nueces |
ISO4032,ISO4034 |
| 11.3 Arandelas |
DIN7989, DIN127B, ISO7091 |
| Soldadura |
| 12. Método |
Soldadura por arco protegido con CO2 y soldadura por arco sumergido (SAW) |
| 13. Estándar |
AWS D1.1 |
| Calificación |
| 14. Método de marcado de los miembros. |
Estampado de prensa hidráulica |
| galvanizado |
| 15. Norma de galvanización de perfiles de acero. |
ISO 1461 o ASTM A123 |
| 16. Norma de galvanización de pernos y tuercas. |
ISO 1461 o ASTM A153 |
| Prueba |
| 17. Prueba de fábrica |
Prueba de tracción, análisis de elementos, prueba de Sharpy (prueba de impacto), doblado en frío,
Prueba de preece, prueba de martillo
|

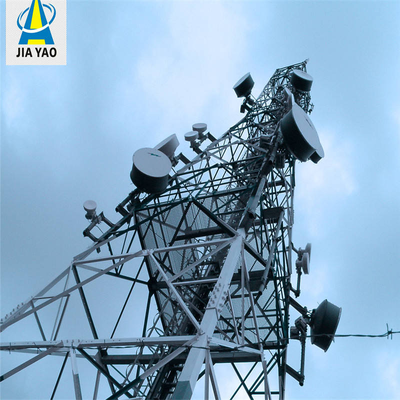

La estructura de celosía de una torre de acero angular de 4 patas es un marco entrecruzado en forma de armadura que conecta las cuatro patas de acero de ángulo vertical de la torre. Compuesto por miembros de acero interconectados (generalmente barras de acero angulares o de celosía), forma un patrón similar a una red que distribuye las cargas, incluido el peso propio de la torre, el peso del equipo, el viento, las fuerzas sísmicas y las cargas de hielo, de manera uniforme en las cuatro patas. Esta estructura está integrada en toda la altura de la torre, complementando el diseño cónico de la torre (más ancho en la base, más estrecho en la parte superior) para mejorar la integridad y estabilidad estructural. La configuración de celosía equilibra la alta resistencia con un rendimiento liviano, minimizando el uso de material y maximizando la capacidad de carga y la resistencia a condiciones ambientales extremas. También facilita el flujo de aire, reduciendo la resistencia al viento y mejorando aún más la estabilidad general de la torre.

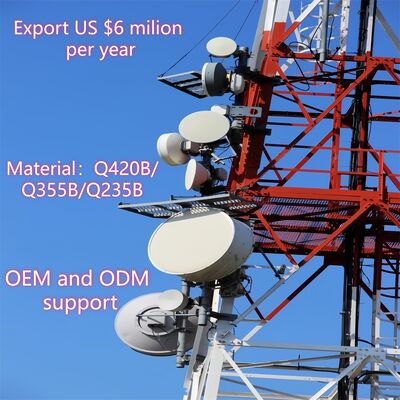

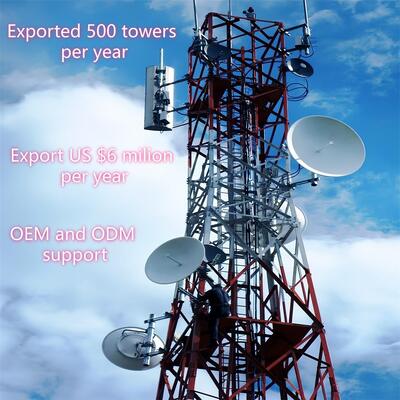

El montaje de una antena parabólica de microondas (MW) en una torre angular de acero de 4 patas sigue un proceso sistemático que cumple con las normas de seguridad:
- Preparación previa a la instalación: Verifique la capacidad de carga de la torre para asegurarse de que pueda soportar el peso del plato MW (incluido el plato, el soporte de montaje y el hardware asociado). Verifique que el diseño de la torre cumpla con los estándares relevantes (por ejemplo, TIA/EIA-222-G/F) para el montaje de equipos.
- Instalación del soporte: Conecte soportes exclusivos para antena/microondas (provistos con la torre o fabricados a medida) en puntos de montaje predeterminados en el cuerpo de la torre o en la plataforma del equipo. Estos soportes se aseguran mediante pernos de alta resistencia (que cumplen con ISO 898 grado 6.8/8.8) para garantizar una conexión firme a la estructura de celosía o las patas de la torre.
- Elevación y posicionamiento de platos: Utilice grúas o equipos de elevación especializados para elevar la antena parabólica MW a la altura objetivo (normalmente en las secciones superiores de la torre o en una plataforma de equipo dedicada). Asegúrese de que el plato esté alineado con la ruta de comunicación punto a punto prevista (ajuste el acimut y la elevación según sea necesario).
- Asegurar el plato: Fije la antena parabólica MW a los soportes preinstalados utilizando hardware compatible y apretando los pernos al par especificado con herramientas calibradas. Asegúrese de que el plato esté nivelado y estable, sin oscilaciones ni movimientos.
- Enrutamiento e integración de cables: Pase los cables de señal de la antena parabólica a través de las bandejas de cables integradas de la torre para protegerlos del daño ambiental. Conecte los cables al equipo apropiado (p. ej., transmisores/receptores) en la base de la torre o plataforma intermedia, asegurando un aislamiento e impermeabilización adecuados.
- Inspección final: Realice una verificación visual para confirmar que el plato esté montado de forma segura, que los soportes estén intactos y que los cables estén organizados correctamente. Pruebe la transmisión de señal del plato para verificar la alineación y funcionalidad, cumpliendo con los protocolos de seguridad durante todo el proceso.
La estructura principal de una torre angular de acero de 4 patas es un marco autoportante diseñado para brindar estabilidad y soporte de carga, que consta de tres componentes principales:
- Cuatro patas de acero en ángulo vertical.: Los elementos de soporte de carga principales, fabricados de acero estructural de alta calidad (p. ej., Q235B, Q345B, Q420; que cumplen con ASTM A36/A572) y dispuestos en una configuración de base cuadrada. Estas patas transfieren el peso total de la torre (incluidos los equipos y las cargas ambientales) a los cimientos.
- Conexiones de celosía: Miembros de acero entrecruzados (barras angulares de acero o de celosía) que unen las cuatro patas horizontal y diagonalmente. Este sistema de celosía distribuye las cargas uniformemente a lo largo de la estructura, mejora la rigidez y resiste fuerzas laterales (viento, actividad sísmica), formando el patrón de celosía característico de la torre.
- Diseño de marco cónico: La torre se estrecha gradualmente desde la base hasta la cima (más ancha en la parte inferior, más estrecha en la parte superior), optimizando la integridad estructural al concentrar el material donde las cargas son más pesadas (en la base) y reduciendo la resistencia al viento en elevaciones más altas.
Los elementos estructurales suplementarios (por ejemplo, plataformas de equipos, escaleras para subir y bandejas de cables) están integrados en el marco principal para respaldar la funcionalidad práctica, pero las cuatro patas verticales y las conexiones de celosía forman la columna vertebral estructural de la torre.
A. Plataforma
- Objetivo: Sirve como un espacio de trabajo elevado y estable para instalar, mantener o inspeccionar equipos (p. ej., antenas parabólicas MW, antenas 5G, dispositivos de vigilancia) y componentes de la torre. También proporciona un punto de descanso seguro para los trabajadores durante el ascenso.
- Características de diseño: Normalmente hecho de acero galvanizado (que cumple con ASTM A123/ISO 1461 para resistencia a la corrosión) e integrado en la estructura de celosía de la torre a alturas específicas. Las plataformas pueden incluir barandillas de seguridad, superficies antideslizantes y trampillas de acceso para garantizar la seguridad de los trabajadores. Están diseñados para soportar el peso de los trabajadores, herramientas y equipos, alineándose con la capacidad de carga general de la torre.
- Personalización: Se puede agregar en múltiples alturas según las necesidades del proyecto (por ejemplo, cerca de los puntos de montaje de la antena o en la mitad de la torre para mantenimiento).
Vejiga
- Objetivo: Un sistema de acceso de seguridad dedicado que permite a los trabajadores subir a la torre para llegar a plataformas, equipos o secciones superiores para instalación, inspección o reparaciones.
- Características de diseño: Construido con acero galvanizado para mayor durabilidad y resistencia a la corrosión, con peldaños espaciados uniformemente (según los estándares de seguridad de la industria) para escalar cómodamente. Las características clave de seguridad incluyen pasamanos, sistemas de detención de caídas (p. ej., guías de cables para arneses) y, a veces, jaulas para evitar caídas. La escalera se fija verticalmente a las patas de la torre o al entramado de celosía, lo que garantiza un camino seguro y estable.
- Cumplimiento: Diseñado de acuerdo con las normas de seguridad y estándares de la industria (por ejemplo, TIA/EIA-222-G/F), priorizando la protección de los trabajadores durante el acceso vertical.
Juntas, la plataforma y la escalera mejoran la usabilidad de la torre al permitir un acceso seguro y eficiente a equipos y componentes a gran altitud, lo que respalda la operación y el mantenimiento continuos.
La galvanización es un tratamiento de superficie vital para las torres de celosía de acero angulares de 4 patas, ya que proporciona resistencia a la corrosión a largo plazo para resistir las duras condiciones exteriores y extender la vida útil de la torre más allá de los 20 años. A continuación se muestra una descripción general simplificada de sus pruebas de galvanización:
1. Objetivos principales de las pruebas
- Asegúrese de que el espesor del revestimiento sea suficiente para una protección duradera contra la corrosión.
- Verifique la uniformidad del recubrimiento de zinc y su fuerte adhesión (evite que se pele o descame).
- Verifique que no haya defectos críticos (p. ej., acero desnudo, grietas, picaduras).
- Cumplir con los estándares internacionales (ASTM A123, ISO 1461).
2. Métodos de prueba clave (realizados después de la fábrica y después de la instalación)
- Espesor del recubrimiento: Utilice medidores de espesor magnéticos (no destructivos) o micrómetros (destructivos sólo para muestras); mínimo de 85 a 120 μm (más grueso para entornos hostiles).
- Adhesión: Prueba de flexión (180°), prueba de martillo o prueba de rayado con cuchillo: no se permite el desprendimiento del recubrimiento.
- Inspección visual: Verifique si hay acero desnudo, grietas, acumulación desigual de zinc o contaminación; Las irregularidades menores son aceptables si no tienen impacto.
- Resistencia a la corrosión: Prueba de niebla salina (ASTM B117/ISO 9227) durante 100 a 500 horas (resistente al óxido rojo); Exposición de campo opcional a largo plazo.
- Análisis químico opcional: AAS/XRF para confirmar una pureza de zinc ≥98 % y detectar impurezas.
3. Estándares de cumplimiento
Cumpla con ASTM (A123, B117, A572), ISO (1461, 9227, 898), códigos de diseño de torres (TIA/EIA-222-G/F) y regulaciones locales.
4. Comprobaciones puntuales posteriores a la instalación
- Vuelva a medir el espesor en las juntas críticas.
- Inspeccione si hay daños (rayones, abolladuras) y retoque con pintura rica en zinc si es necesario.
- Verifique la integridad del recubrimiento en los orificios de los pernos y las áreas de alto desgaste.
Esta prueba garantiza la confiabilidad del revestimiento galvanizado, respaldando el desempeño de la torre en aplicaciones de infraestructura.
Embalaje y envío
Certificados
¡¡¡Haga clic aquí para obtener más información !!!!!!
Tipos de productos personalizados y ventajas
Torre autoportante
La torre autoportante suele ser una torre de 3 o 4 patas y su material es tubo de acero o acero en ángulo. En cuanto a la conexión, la torre tubular está conectada mediante brida y la torre de acero en ángulo está conectada mediante tuercas y pernos.
Características:
1.Pequeño coeficiente de carga de viento, fuerte resistencia al viento.
2.Ahorre recursos terrestres, ubicación conveniente.
Transporte e instalación convenientes.
Torre de tubo de acero
La torre de tubos se refiere a una estructura de acero autoportante de gran altura con una columna de torre hecha de tubos de acero y una sección del cuerpo de la torre en forma triangular. Sus características principales son que la columna de la torre de tres tubos está hecha de tubos de acero y la sección del cuerpo de la torre tiene forma triangular, que es una estructura de acero de gran altura diferente del acero en ángulo.
Torre Monopolo
La torre monopolar es un tipo de uso común, con una apariencia hermosa, que cubre un área pequeña de 9 a 18 metros cuadrados, es rentable y es adoptada por la mayoría de las construcciones. El cuerpo de la torre adopta una sección más razonable, que se conecta mediante un perno de alta resistencia o una superposición (conexión deslizante). Tiene las características de fácil instalación y puede adaptarse a una variedad de sitios de campo complicados.
Torre arriostrada
La torre arriostrada tiene una apariencia novedosa y su característica más importante se fortalece mediante el uso de alambres de acero. La torre arriostrada es un tipo común de torre de comunicación que es económica y práctica. Es más ligero y económico que los demás. Es muy adecuado para zonas geográficas amplias.
Torre de guardia
La torre de vigilancia es un edificio multifuncional que se utiliza principalmente para observar el entorno circundante y desempeña un papel importante en múltiples campos. Su diseño enfatiza la armonía y la unidad con el entorno natural, y el estilo arquitectónico suele estar coordinado con el entorno circundante. Las torres de observación suelen estar compuestas por cuerpos de torre, plataformas, torres y escaleras, con estructuras compactas y duraderas.
Torre del árbol camuflada
La Torre del Árbol Camuflada es también una especie de árbol cartificial de la Torre del Árbol Biónica, con una base como una real, además del diseño meticuloso, cuando se coloca entre los árboles reales en el área turística, parque y plaza, será parte de la naturaleza.
Características:
1. Estructura exquisita y apariencia preciosa.
2. Fuerte estabilidad estructural y larga vida útil.
3. Cobertura de área pequeña y gran efecto económico.
Nuestros Servicios
JIAYAO CO., LTD. es un fabricante profesional de torres de telecomunicaciones y está aprobado por ISO9001. Estamos comprometidos a brindar a los clientes las soluciones más optimizadas y la mejor torre de comunicación. Muchos productos se han exportado a EE. UU., Europa y otros 55 países diferentes.
Nos especializamos en el diseño y fabricación de torres de acero en ángulo, torres de tubos de acero, torres monopolo, torres de pino, torres arriostradas y torres de vigilancia. Nuestros departamentos incluyen departamentos de diseño, I+D, inspección, laboratorio, control de calidad, galvanización y torres de acero. Nuestras materias primas provienen de famosas acerías de China: HBIS Group, Baowu Steel Group, Shougang Group.
Si lo necesitas, ¡te recibiremos las 24 horas del día!
